Способы разделения сигналов изображения и звука

Данные катушек блока ПТП-1

Кат>шка

Число

ВИТКСЕ

Марка провсда

Кат5шка

Число витков

Марка проЕода

ПЭЛ-1-0,51

1-25

ПЭЛ-1-0,31

ПЭЛ-1-0,51

1-26

ПЭЛ-1 0,31

ПЭЛ-1-0,51

1-27

ПЭЛ-1 0,51

il 6

ПЭЛ-1-0,51

1-28

ПЭЛ-1-0,31

il-7

ПЭЛ-1 0,51

1-29

ПЭЛ-1 0,31

il-8

ПЭЛ-1-0,51

1-30

ПЭЛ-1 0,51

ПЭЛ-1-0,51

1-31

ПЭЛ-1-0,31

l-IO

ПЭЛ-1-0,51

1-32

ПЭЛ-1 0,31

1-11

ПЭЛ-1-0,51

1-33

ПЭЛ-1 0,51

1-12

ПЭЛ-1-0,51

1-3!

ПЭЛ-1-0,31

1-13

ПЭЛ-1-0,51

1-35

ПЭЛ 0,31

i.-l4

ПЭЛ-1-0,51

1-36

ПЭЛ-0,51

1-15

ПЭЛ-1-0,51

1-37

ПЭЛ-0,31

ПЭЛ-1-0,51

1-38

ПЭЛ-0,51

ПЭЛ-1-0,51

1-39

ПЭЛ-0,31

1-18

ПЭЛ-1-0,51

1-40

10 8

ПЭЛ-0,31

1-19

ПЭВ-0,31

1-41

ПЭЛ-0,31

1-20

ПЭВ-0,31

1-42

ПЭЛ-0,31

1-21

ПЭВ-0,51

ПЭЛШО-0,31

1-22

ПЭВ-0,31

ПЭЛШО-0,31

1-23

ПЭВ-0,31

ПЭЛШО-0,31

1-24

ПЭВ-0,51

§ 10. СПОСОБЫ РАЗДЕЛЕНИЯ СИГНАЛОВ ИЗОБРАЖЕНИЯ И ЗВУКА

В приемниках суппергетеродинного типа усилитель высокой частоты и преобразователь в большинстве случаев являются общими для каналов изображения и звука. Разделение каналов производится обычно на выходе преобразователя.

На рис. 302 приведена одна нз наибо.чее распространенных схем разделения каналов изображения и звука. Контур 1ц Cse, настроенный на промежуточную частоту звука, индуктивно связан с анодным контуром преобразователя. Колебания с контура L- Cje поступают на вход УПЧ или приемника звуковою сопровождения. Для лучшего подавления колебаний звуковой частоты в тракте канала изображения в нескольких каскадах усилителя промежуточной частоты ставятся режекторньте контуры, настроенные на промежуточную частоту сигнала звука н создающие па =тсй Частоте, благодаря отсосу энергии, большое затухание.



В приемниках, построенных по одг.оканальной схеме, сигналы звуко-Еого сопровождения отделяются от сигна.чов изображения в выходноП ступени видеоусилителя, включением в анодную цепь выходной лампы контура, настроенного на частоту 6,5 мггц (рис. 316). Колебания с этого контура подаются на вход обычного ЧМ приемника.

§ 11. АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА УСИЛЕНИЯ

Автоматическая регулировка усиления (АРУ) в телевидении применяется для поддержания неизменной контрастности изображения при и:ше-нении среднего уровня сигнала на входе телевизора, обусловленном, например, замиранием телевизионных сигналов.

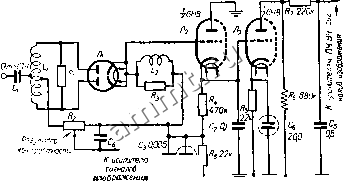

Для автоматической регулировки усиления обычно используется напряжение, полученное от выпрямления импульсов синхронизации. На рнс. 317 представлена простейшая схема, в которой напряжение с выхода видеодетектора поступает на диод JJi и после вьшрям.1ения подается на сетки усилительных ламп, как и в обычном вещательном приемнике. Постоянная цепи АРУ Cj {Ri + R) выбирается порядка длительности 10 строк развертки, т. е. 600-700 мксск. Схема АРУ в ряде случаев совмещается с цепями отделения синхронизирующих импульсов (рис. 31?) или восстановления постоянной составляющей.

На рис. 319 приведена более сложная схема АРУ с задержкой. Напряжение задержки получается за счет того, что на сетку детектора АРУ (Я) подается отрицательное смещение. Наличие задержки позволяет автоматически выключать АРУ при слабых сигналах.

§ 12. СИСТЕМЫ РАЗВЕРТЫВАЮЩИХ УСТРОЙСТВ

Для отклонения луча на экране электронно-лучевой трубки необходимо подавать на отклоняющее устройство пилообразное напряжение (для трубок с электростатическим отклонением) илн пилообразный ток (.для трубок с электромагнитным отклонением). Частота пилообразного напряжения илн тока, предназначенного для вертикального отклонения, должна быть равна числу полукадров, передаваемых в одну секунду (50 гц для стандарта СССР), а частота пилообразного напряжения или тока, предназначенного для горизонтального отклонения, - произведению числа полных кадров, передаваемых в 1 сек., на число строк разложения (для стандарта СССР 25 X 625 = 15 625 гц).

Методы получения пилообразного напряжения. Для получения пилообразного напряжения в основном используется метод заряда и разряда емкости. На рнс. 320 приведена схема получения пилообразного напряжения. При заряде конденсатора от источника с напряжением/Г через сопротивление Ri напряжение на конденсаторе , как известно, возрастает m экспоненциальной кривой. Если в момент /2(рис.321) замкнуть с помощью ключа К конденсатор на сопротивление RtRi, то конденсатор начнет разряжаться п в момент /з заряд иа конденсаторе станет таким же, как и в момент ti. Повторяя периодически заряд н разряд конденсатора, получают пилообразное напряжение. Скорость нарастания напряжения зависит от постоянной времени заряда RiC

На рнс. 321 приведены кривые для разных значений произведения Rfi-Кривая ] соответствует наибольшей постоянной времени /?,С. Таким образом, прн уменьшении постоянной времени увеличивается скорость заряда конденсатора и, следовательно, за время Т конденсатор зарядится



Ocelli-тот/ 220П

f ЧМ

кинескопа

Рис. 316. Схема разделения сигналов изображения и звука в одноканальном приемнике

От детектора 1/7, сигмаШ изображения


Рис. 317. Простейшая схема АРУ.

Отусилитчя ,0 R, Напряжет частоты


Рис. 318. Схема АРУ и отделителя синхронизирующих импульсов.

Детектор ЙРУ Чтппте/ь ЙРУ


ш. ,

d 20.0-336 236 21

Рис. 319. Схема АРУ с задержкой.

12 6.
