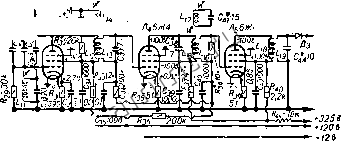

Читальный зал --> Сведения электротехнологии Иногда анодные и накальные цепи питаются через медные шины шириной 20-30 мм. Между шиной и шасси прокладывается тонкий (ОД мм) изоляционный материал; таким образом, медная шина с шасси образуют конденсатор, выполняющий роль емкости развязки. В усилителях высокой частоты встречается и так называемая волно-водная обратная связь. Этот тип паразитной связи заключается в том, что в потости шасси, как в волноводе, распространяюсь электромагнитные колебания, возбужденные одной из катушек. Благодаря этому осуществ-тяется связь между разными каскадами. Для предотвращения волноводной связи следует изготовить шасси по возможности узким и длинным, а в усилителях с очень большим усилением установить перегородки в шасси. Признаки положительной обратной] связи. Очень сильная обратная связь проявляется в виде паразитных колебаний. Умеренная обратная связь выражается изменением выходного напряжения при перемещении внешних заземляющих соединений либо при дотрагиваннн рукой до проводов внешнего источника питания или заземления через большую емкость. Изменение ширины полосы пропускания усилителя на 10-20%, а также появление добавочных максимумов и минимумов в полосе пропускания при изменении напряжения анодного питания служит признаком наличия паразитной обратной связи. Обратная связь по накалу обнаруживается при отсоединении накала одной нлн нескольких ламп и одновременном наблюдении за формой частотной характеристики усилителя. Если имеется самовозбуждение, то форма характеристикн в момент отсоединения накала изменяется скачком. Изменение частотной характеристики лучше всего наблюдать, пользуясь анализатором спектра, но можно обойтись и генератором стандартных сигналов с вольтметром. Устанавливая частоту колебаний ГСС в нескольких точках полосы пропускания усилителя и производя одни и те же пробы, наблюдают за показаниями вольтметра. Еслн показания вольтметра изменяются, то это значит, что имеются паразитные связи. Волноводная обратная связь обнаруживается закорачиванием металлическим стержнем или листом противоположных стенок шасси; прн этом наблюдают, не изменяются ли признаки обратной связи. Волно-водную обратную связь предотвращают, главным образом, изменяя конструкцию шасси или устанавливая добавочные перегородки. Простейший способ определения паразитных колебаний; в цепь провода анодного питания включают миллиамперметр и наблюдают за его показання.ми при постепенном увеличении анодного напряжения. Еслн при некотором напряжении анодный ток изменяется скачкообразно, то это Свидетельствует о наличии паразитных колебаний. Методика настройки усилителей высокой частоты. Как известно, подавление нижней боковой полосы частот в телевидениио существляется неполностью. Колебания частот, находящихся выше несущей более чем на 0,75 .чгщ, передаются одной боковой полосой, в то время как колебания частот ниже 0,75 мггц передаются частично и второй боковой полосой, поэтому они в полном сигнале имеют преобладающее значение, несоответствующее действительному распределению частотных составляющих в нормальном сигнале изображения. Для компенсации преобладающих в телевизионном сигнале низких частот несущая частота изображения располагается в приемном устройстве на склоне частотной характеристики усилителя высокой (и.ти промежуточной) частоты (рнс. 299). Настройка усилителя с одиночными контурами. При настройке усилителя с одиночными контурами настраивают каждый контур на расчетную частоту и обеспечивают необходимую ширину полосы пропускания контура. На рис. 300 приведена схема трехкаскадного усилителя промежуточной частоты с взаимно расстроенными контурами. В качестве простейшей рассмотрим методику настройки с помощью вольтметра постоянного тока и генератора стандартных сигналов. К нагрузке детектора (Л) подключается вольтметр постоянного тока (входное сопротивление вольтметра должно быть в несколько раз больше, чем нагрузка детектора). На вход лампы Л, с помощью Л,Несдшая частот \\ коаксиального кабеля подключается ге- у [д нератор стандартных сигналов (см. гл. XVH) с малым выходным сопротивление I несколько десятков ом.) Катушки и i-8 отпаиваются в точках о и б. На ГСС Принимаемая полоса частот Рис. 299. Расположение несущей частоты изображения относительно полосы пропускания уси- устанавливается частота tu на которую лителя высокой частоты телеви- должен быть настроен первый контур, зионного приемника. 3 катушка настраивается на час тоту /[. Момент настройки определяется по максимуму показаний вольтметра V. Замечаются амплитуда входного напряжения (/j, и максимальные показания вольтметра V. После этого определяется ширина резонансной кривой на уровне 0,7. Для этого напряжение на входе лампы Л1 устанавливается и поддерживается равным 1,4 t/jjj. Затем изменяется частота ГСС сначала в одну сторону до тех пор, пока напряжение на вольтметре ие станет равным величине V, затем в другую. Разность частот, при которых показания вольтметра равны Vm,  Рнс. 300. Схема включения приборов для настройки полосового усилителя с одиночными взаимно расстроенными контурами. представляет ширину полосы пропускания первого контура. Если полоса окажется шире расчетной, то следует увеличить сопротивление R, если уже - уменьшить. На этом настройка первого контура заканчивается. Затем необходимо подпаять конец катушки к точке Ь, а ГСС переключить на вход лампы Л. Благодаря тому, что ГСС имеет малое выходное сопротивление, резонансные свойства контура не будут проявляться. Для подключения ГСС лучше всего вынуть из панельки лампу Л и подключить с помощью переходной колодки к гнезду ножки анода ./7i через iMKocTb 500-2000 пф выход ГСС. Настройка контура Lj на частрту /2 и подгонка ширины полосы пропускания контура производятся так же, как это было сделано для контура Lj. Аналогично настраивается третий контур. После этого ГСС вновь подключается иа вход первого каскада, снимается полная частотная характеристика усилителя и при необходи-j;ocTH вводятся коррективы. Настройка двухконтурных усилителей. Рассмотрим методику настройки двухконтурного усилителя с помощью ГСС и лампового вольтметра. ГСС под-цключаётся ко входу лампы Л, (рис. 301). Анод лампы отключается от схемы и подключается к источнику анодного питания через небольшое (несколько сотен ом) сопротивление /?з, на котором ламповым рольтметром измеряется падение напряжения.   Рис. 301. Схема включения приборов для настройкн полосового усилителя с двухконтурной связью. Сначала сильно шунтируется катушка Lj (сопротивление ее в 5-6 раз меньше, чем /?,) и настраивается катушка на соответствующую частоту, затем восстанавливается прежнее значение и шунтируется вторичная цепь, а первичная цепь настраивается на нужную частоту. После восста-новле1шя величин шунтирующих сопротивлений i?i и 2 регулируется связь до получения желаемой формы полосы пропускания. Следует от- нупя Сигпап збуко отге- тероди--, i (.>5/т Г ф5  т20СП)*0С<то Рис. 302. Схема УПЧ телевизора Темп . метить, что при большой величине отношения 7- определенные описанным выше способом частоты несколько отличаются от частоты f. Иногда приходится процесс настройки проводить несколько раз, изменять величины шунтирующих сопротивлений прежде, чем будет получена желаемая полоса пропускания. После настройки усилителя необходимо вновь проверить, не возникло ли самовозбуждение. На рис. 302 приведена схема УПЧ телевизора Темп . Контуры 4i С-м, Z.J7 Cj, Z-aoCja являются режекторными.
