Как измерять режим электронных ламп по напряжению в различных схемах показано на рис. 494, а и б. Напряжения на электродах необходимо измерять по отношению к точке нулевого потенциала (обычно - шасси). Потенциал анода по отношению к катоду определяется разностью дчух измеренных напряжений: анод-шасси и катод-шасси.

Для измерения напряжения на аноде электронно-лучевой трубки те-.-гвнзора наиболее подходят электростатические вольтметры. Однако ; ожно измерять напряжение на аноде магнитоэлектрическим высокоом-1,ым вольтметром чувствительностью порядка 100 мка. Для этого трубка it схемы отключается, ее потребление заменяется потреблением прибора. Иа шкалу 5 кв необходимо добавочное сопротивление в 50 мго.к, которое составляется из цепочки непроволочных сопротивлений так, чтобы к каждому сопротивлению было приложено допустимое напряжение (ГЛ. IV).

Р-Ч-

<-1


Рис, 493. Схемы купроксных вольтметров: а - однополупернодная с встречным купроксом; б - двухполупериодная мостовая.

Измерение переменного напряжения низкой частоты. Для измерения 1 апряжения частого.! SiJ гц применяются вольтметры электромагнитной и

шамической систе\ы. Для измерения напряжений звуковых частот наи-f (льшее распространение в радиотехнической практике имеют детектор-ьуе приборы. В качестве детектора наиболее часто применяются купрок-111ые, селеновые или германиевые выпрямители (гл. IX).

В простейшей однополупериодной схеме к>проксного вольт.\1етра можно i змерять лишь напряжения в несколько вольт.

Схема с встречным купроксом (рнс. 495,й) предохраняет основной . > проке от пробоя в полупериод, когда он заперт. Эта схема применена i, приборе ТТ-1 и др.

Величина /дд в этой схеме определяется по формуле

доб-

2,2 I,

(ком).

(/ - требуемый предел шкалы (в в);

/р -ток полного отклонения стрелки миллиамперметра (в ма). На рис. 495,6 приведена мостовая схема купроксного вольтметра, i лтичина добавочного сопротивления в этой схеме определяется по фор-S) ле

д° 1,1 /



Шкала детекторных вольтметров равномерная (несколько сжата лишь вначале). Вследствие значительной емкости купроксоз применение vx в вольтметрах ограничивается частотой в 5-6 кги,. На более высоких частотах лучше применять германиевые диоды ДГ-Ц.

Промышленный детекторный вольтметр - измеритель выхода ИВ-4 - применяется для измерения низкочастотного напряжения на выходе приемника прн его испытании.

Измерение напряжения высокой частоты. Для измерения напряжения на радиочастотах чаще всего применяются ламповые вольтметры с верхним пределом по частоте примерно 50 мггц. На более высоких частотах сказывается влияние входной емкости прибора, вследствие чего падает

входное сопротивление и растет

детек- - Усилит.

спор -nocmiwKc

усилит.

Детект.


Рнс. 406. Блок-схемы ламповых вольтметров: а - с усилителем постоянного тока; б - с усилителем измеряемого напряжения.

частотная погрешность.

В вольтметрах детекторной системы применяются кристаллические германиевые диоды типа ДГ-Ц, обладающие мало i входной емкостью (1-2 пф). Такими приборами можно измерять напряжения частотой дэ 100 мггц и применять их прн налаживании УКВ и телевизионной аппаратуры.

Высокое (по сравнению с купроксным и селеновыми выпрямителями) обратное напряжение германиевых днодо! позволяет в однополупериод ной схеме с применеииеч ДГЦ-7 измерять напряжения до 40 в (40% обратного напряжения допустимого для диода). Добавочное сопротивление должно быть безындукционным.

Ламповые вольтметры. Ламповые вольтметры представляют собой соединение детектора, усилптеля постоянного тока и магнитоэлектрического миллиамперметра; при измерениях постоянного напряженпл детектор отсутствует.

На рпс. 496,а приведена блок-схема лампового вольтметра с усилителем постоянного тока.

Для этой схемы входное сопротивление вольтметра определяется схемо1 детектора. Верхний предел частот измеряемых напряжений ограничивается входной емкостью прибора (обычно 7-10 пф) н может достигать величины 50-100 мггц. По такой блок-схеме работает промышленный катодныа вольтметр ВКС-7Б.

На рис. 496,6 приведена блок-схема лампового вольтметра с усилителем па частоте измеряемого напряжения. Входное сопротивление определяется величинами сопротивлений .делителя напряжения, служащего для получения нескольких пределов измерения. Шкала прибора - общая для всех пределов. Верхний предел измеряемых частот ограничивается полосой пропускания усилителя. По такой блок-схеме работает ламповы! вольтметр ЛВ-9-2.

Распространены также ламповые вольтметры простейшего типа, представляющие собой соединение детектора с прибором магнитоэлектрической системы, который включается последовательно с сопротивлением



Измерение напряжений

нагрузки. В ряде случаев магнитоэлектрический прибор заменяется электронно-оптическим индикатором настройкн 6ЕСС.

В ламповых вольтметрах может быть применен детектор любого типа (гл. Х1). Тип детектора определяет характер шкалы и величину входного сопротивления.

В схемах ьольтметров с усилителем постоянного тока, изменяя величину обратной связи по току в каскаде (рнс. 497), расширяют пределы измерения. Сопротивление У? подбирается дпя каждого предала - чем больше R, тем больше предел.

от детт)Вкгпор б--

Рис. 497. Расширение пределов измерения лампового вольтметра и.1-менением величины катодной iKi-грузки.

Начальный ток диода или триода, протекающий через прибор вольтметра, приводит к неполному использованию шкалы прибора. В практи-


чстаноЬка hiJa


Рис. 498. Схемы компенсаиип начального Toiia через прибор.

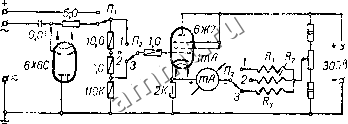

Рис. 499. Практическая схема лампового вольтметра для измерения постоянных и переменных напряжений. Ri, R, R, - проволочные сопротивленвя.

ческих схемах ламповых вольтметров применяется метод компенсации начального тока лампы, состоящий в то.м, что через миллиамперметр пропускается противоположный ток, равный начальному.
