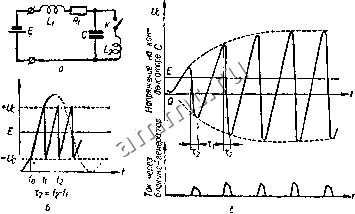

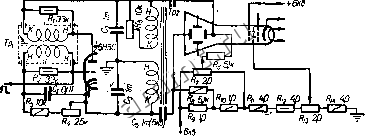

Читальный зал --> Сведения электротехнологии ется ключ /С и не разрядит емкость. Кривая напряжения на конденсаторе (рис. 339,6) имеет вид отрезка синусоиды. Период колебаний контура LC (пунктирная кривая) выбирается в 1}есколько  К пластинам to Рис. 338. Схема усилителя пилообразного напряжения с автотрансформаторным выходом. раз (4-6) больше, чем период пилообразного напряжения. Роль ключа в этой схеме может выполнять блокйиг-генератор. Принципиально с помощью такой схемы можно получнть пилообразное напряжение ьесколько меньше 2Е, Включая в схему индуктивность /-2, можно уве-  Рис. 339. Генератор заряда конденсатора через на конденсаторе при отсутствии Z-j; в - напряжение па конденсаторе при наличии L2. пплообразиого напряжения, работающий на принципе индуктивность: а - схема; б - напряжение льчить выходное напряжение. При этом необходимо выбирать лампу блокинг-геиератора с малым внутренним сопротивлением, чтобы в цепи разряда конденсатора Lc возможен был колебательный процесс. В этом случае процесс разряда конденсатора С не прекращается при достижении на нем напряжения, равного нулю. Благодаря энергии, запасенной в Lj, кон-генсатор заряжается до некоторого отрицательного значения. В течение нескольких периодов колебаний амплитуда пилообразного напряжения Уостигает величины, значительно превышающей напряжение источника иигания Е. Амплитуда пилообразного напряжения растет с увеличением 1нд>ктнвности /-2, но при этом возрастает и длительность обратного хода. *250б с ьЩ)  Гнс. 340. Практическая схема генератора строчной развертки, работающая по принципу схемы 339,а. Параметры Тр-2: сечение сердечника 3 - 4 см, обмотки по 2000 витков провода ПЭШД 0,1. На рис. 340 приведена практическая схема получения пилообразного I апряження большой амплитуды. Роль индуктивности Lj здесь выполняют обмотки трансформатора, а - индуктивность рассеяния трансформа-юра блокинг-генератора. Способы развертки луча в трубках с электромагнитным отклонением В трубках с электромагнитным отклонением луч перемещается с по-!,-ощью магнитного поля, которое создается двумя катушками, расположенными на диаметрально противоположных сторонах горловины трубки. В пространстве между катушками с приблизительно однородным магнитным полем электроны движутся по отрезкам круговой траектории в плоскости, перпендикулярной оси катушек (магнитным силовым линиям). Число ампервитков, необходимое для отклонения электронного луча на экране трубки, определяется по формуле: 2,69 Sd 1п= , где S - величина отклонения луча на экране трубки (в см), £3- напряжение на аноде трубки (в б), г - расстояние между центром катушек и флюоресцирующим экраном (в см), I - длина катушки (в см), ri -средний диаметр отклоняющей системы (в см), / - ток в отклоняющих катушках (в а), п - число витков. Чтобы получить малые искажения растра при отклонении электронного пучка, необходимо иметь по возможности однородное электромагнит- нос поле между катушками. Для этой цели в телевидении преимущественное распространение получили конструкции отклоняющих катушек без сердечников (рис. 341).  Рис 34!. Типы отклоняющих катушек: а - с сосредоточенной обмоткой; б - с распределительной обмоткой; б - с полураспределительной обмоткой; г, д - катушки с отогнутыми краями. С помощью катушки с сосредоточенной обмоткой (рис. 341,а) невозможно получнть вполне равномерное распределение поля, что приводит к расфокусировке луча. Тем ие менее из-за простоты конструкции она иногда применяется. При соблюдении условия а = где - радиус катушки, а - расстояние между катушками (рис. 342), искажения поля у этой катушки будут минимальными. Наибольшую равномерность поля имеет распределенная обмотка (рнс. 341,6) с синусным распределением витков, где число витков на один градус окружности поперечного сечения пропорционально синусу вертикального угла а. Однако техническое выполненне такой обмоткн затруднительно, поэтому обычно применяют полураспределенную обмотку (рнс. 341,в), состоящую из ряда секций. Если в такой катушке 4-5 секций, то поле такой катушки несущественно отличается от поля распределенной. Концы катушек несколько искажают однородность внутреннего поля; для уменьшения искажения поля их загибают вверх (рнс. 341, г, д). Для отклонения луча по горизонтали и вертикали применяются сложные отклоняющие системы, состоящие из даух пар катушек, расположенных перпендикулярно друг другу. Рис. 342. Пояснительный чертеж к расчету катушки с сосредоточенной обмоткой.
