Недостатком этой схемы является резкое изменение коэффициента усиления лампового каскада при регулировке ширины полосы пропускания.

Для повышения избирательности дифференциально-мостиковых полосовых фильтров производится настройка их трансформаторов изменением емкости конденсатора, параллельно подключенного к первичной обмотке


Но упрчялрющую J сетку

Риг. 70. Диффереициальио-мостиковые пьезоэлектрические ф1 льтры с регулировкой полосы пропускания: а - контуром; б - конт\ро-л и активным сопротивлением.

(рис. 68). Повышение избирательности в этом случае объясняется те i, что результирующее затухание равно сумме затуханий фильтра и настроечного трансформатора, а характеристика затухания последнего такая же-как у полосового фильтра. Отметим, что чем выше добротность трансформатора, тем круче характеристика затухания и уже полоса пропускания его.

На практике широко применяется регулировка ширины полосы пропускания однокристальных дифференциально-мостиковых полосовых фильтров настройкой нагрузочного контура, состоящего из параллельно соединенных йндуктивностей и емкостей (рис. 70) нли настройкой трансформатора относительно частоты резонатора. Иногда рекомендуется одновременная расстройка контура и трансформатора. Если производить расстройку их в разные стороны от резонансной частоты резонатора, то получается симметричная характеристика затухания. При приближении резонансных частот контура н трансформатора к резонансной частоте резонатора ширина полосы пропускания увеличивается, и наоборот. Регулировка ширина полосы пропускания может осуществляться также и.зменением активного сопротивления нагрузоч1Юго контура (рис. 70,6). (Максимальное усиление каскада с кварцевым фильтром получается при автотрансформаторном включении нагрузоч1Юго контура. Пределы изменения ширины полосы пропускания указанными методами примерно в полтора-два раза больше, чем при регулировке активным нагрузочным сопротивлением.

Недостатком однокристального фильтра является малая крутизна характеристики затухания, для увеличения которой на практике при-

Рис. 71. Дву,\крнстальный дифференциал ьно-мостиковый полосовой фильтр.



Электромеханические фильтры

меняются двухкрнстальные днфференцнально-мостиковые фильтры, схема которых приведена на рнс. 71. Такие фильтры применяются в приемниках I класса. Максимальная ширина полосы пропускания нх равна удвоен ному интервалу между резонансными частотами резонатора, т. е. составляет 0,87о от резонансной частоты. Сужение полосы пропускания осуществляется параллельным подключением конденсаторов к резонатору.

§ 4. ЭЛЕКТРОМЕХАНИЧЕСКИЕ ФИЛЬТРЫ

В последнее время разработаны и находят применение в усилителях промежуточной 4ticT0Tbi радиоприемной аппаратуры электромеханические фильтры, в которых используются избирательные свойства магнитострик-цнонных резонаторов и колеблющейся механической системы.

Полосовые электромеханические фильтры (рис. 72) состоят из двух магннтострикщюииых резонаторов MP из никелевых стержней, связанных

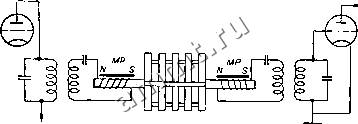

Рнс. 72. Полосовой электромехаинческий фильтр.

с механической системой, состоящей из нескольких параллельных дисков, скрепленных между сэбой тремя никелевыми проволочками, выполняющими роль пружинок. Переменный ток, проходя по обмотке первого резонатора, воздействует на никелевый стержень, который в результате маг-нитострикщюнпого эффекта приходит в колебательное движение. Его колебания передаются первому диску, а затем, через систему скрепляющих проволочек, - второму, третьему и т. д. Колебания последнего диска вызывают колебания никелевого стержня, в результате чего в обмотке его индуктируется э.д с.

Диски изготавливаются из никельжелезного сплава, имеющего практически нулевой температурный коэффициент и позволяющего получить большую добротность, порядка 2000.

Эквивалентная упрощенная схема одноди скового фильтра приведена на рис. 73,fl. В этой схеме индуктивность 1,д эквивалентна массе диска, емкость Сд - его упругости, а контур i-pCp является эквивалентной схемой М1гнитострикционного резонатора на резонансной частоте. Нарис. 73,6 приведена характеристика затухания однодискового фильтра. Как видим, этот фильтр является узкополосным.

Регулировка ширины полосы пропускания однодискового фильтра осуществляется изменением радиального расположения магнитострикцион-ного стержня.



Для расширения полосы пропускания и увеличения избирагельности лектромеханнческие фильтры изготавливаются многодисковыми. Притеняя различное количество дисков, можно изменять крутизну характе-)истикн затухания. Диски скрепляются по окружности тремя никелевыми фоволочкамн и располагаются на таком расстоянии друг от друга, чтобы

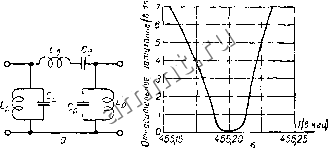

Рпс. 73. Одподисковый электромеханический полосовой фильтр: а - эквивалентная схема; б - характеристика затухания.

(лина проволочек между ними была меньше Vg длины волны колебаний, )аспространяющихся по этим проволочкам. При этом условии поведение фоволочек равноценно параллельному включению емкостей (С ) в эквн-1алентной схеме фильтра.

На рис. 74,0 приведена эквивалентная схема полосового шесгидискового мльтра, а на рис. 74,6 - характеристика затухания его. Как видим.

Сд l-d Cs Ld Сд Сл Сд



461 4вЗ 465467 4ва<Ц

Рис. 74. Шестидисковый электромеханический полосовой фильтр: а - эквивалентная схема; б - характеристика затухания.

:арактеристика затухания обладает большой неравномерностью в полосе 1ропускания, для уменьшения которой в конечных дисках высверливаются )тверстия.

Электромеханические фильтры имеют малые размеры (25 X 23,5 х >< 70 мм), относительно стабильны, в процессе работы не требуют регу-iHpoBKH и поэтому выполняются в герметически закрытом корпусе, абочий диапазон температур фильтра составляет от-30 до+80°. Легко )еализуемые размеры электромеханических фильтров получаются при юпользовании их для работы в o6jiacTH от ЮОкгц до 1 л ггч.Суи;ественныш1
