гле и \\ I - ток н напряжение в цепи конденсатора, а <р - угол сдвига фаз между ними. Для конденсаторов всех типов, кроме электролитических, можно приближенно считать:

Для каждого конденсатора существует предельно допустимая реактивная мощность Ррдоп- которая определяет границы применения конденсатора в цепях переменного тока. Допустимое переменное напряжение на конденсаторе:

Р ДОП

В маломощной аппаратуре конденсаторы работают при небольших переменных напряжениях, поэтому этот параметр не является здесь характерным.

Собственная индуктивность конденсатора зависит от размеров обкладок н способа их соединения с выводами. Наличие индуктивности приводит к появлению резонанса. Для устойчивой работы необходимо, чтобы максимальная рабочая частота была в 2-3 раза ниже резонансной частоты конденсатора. В табл. 28 приведены индуктивности стандартных конденсаторов и максимальные рабочие частоты.

Таблица 28

Индуктивности и Максимальные рабочие частоты конденсаторов

Тип конденсаторов	(в 10~2 мкгн)	/макс (в мггц)
Слюдяной, малого размера (КСО-1-КСО-7;
С0М-1-С0М.З)............		150-250
Слюдяной, среднего размера (КСО-11) . .	15-25	75-100
Слюдяной, большого размера (блокировоч-
ный КБ)...............	50-100	1-1,5
Керамический дисковый, малого размера
(КДК-3)...............	1-1,5	2000-3000
Керамический дисковый, среднего размера
(КДК-1, КДК-2)...........		200-300
Керамический трубчатый, малого размера
(КТК-1, КТК-2)...........	3-10	150-200
Керамический трубчатый, среднего размера
(КТК-3, КТК-5)............	20-30	50-70
Бумажный, малого размера, в цилиндри-	6-11	50-80
ческом корпусе с паяными концами (КБГ-И)
Бумажный, среднего размера, в цилиндри-
ческом корпусе с паяными концами
(КБГ-М, КБ).............	30-60
Бумажный большой емкости.......	50-100	1-1,5
Переменной емкости, среднего размера,	10-60
воздушный..............		50-100

Стабильность конденсатора характеризуется нзмеиением его основных

параметров под воздействием среды. Изменения емкости, вызываемые действием температуры, характеризуются температурным коэффициентомем кости (ТКЕ), представляющим собой относительное изменение емкости при измсненг.н температуры на 1°.

Стандартные конденсаторы постоянной емкости в зависимостл от температурной стабильности, разделяются на группы (табл. 29).

Таблица 29

Группы температурной стабильности конденсаторов

Группа !	ТКЕ 1	Цвет корпуса
	Не оговаривается
	± 200-Ю-**
	± 100.10-
	± 50-10-
	- (1300 ± 200) . 10-	Зеленый или красный с
		зеленой точкой
	-(730 ± 100) .10- - (600 ± 70) . 10-*	Красный
		Оранжевый
	- (150 ±30) . 10	Две голубые по.пссы
	- ( 50 ±30) 10-	Голубой
	-1-(30 ±30). 10-	Серый
		Синий
	Не оговариваегся	Красный с синей точкой

§ 2. КОНДЕНСАТОРЫ ПОСТОЯННОЙ ЕМКОСТИ

Слюдяные конденсаторы постоянной емкости характеризуются высокими электрическими показателями, небольшими размерами и невысокой стоимостью. Герметизированные слюдяные конденсаторы являются наиболее влагостойкими, но имеют большие размеры и более высокую стоимость.

Наибольшим распространением пользуются следующие типы слюдяных конденсаторов:

КСО - конденсаторы слюдяные спрессованные,

СОМ - слюдяные опрессованные малогабаритные,

КСГ - конденсаторы слюдяные герметизированные,

СГМ - слюдяные герметизированные малогабаритные.

Внешний вид некоторых типов слюдя1Ш1Х конденсаторов показан иа рнс. 26, а основные данные приведены в табл. 30.

Слюдяные конденсаторы широко используются в контурах в качестве контурных и сопрягающих, а также в качестве переходных, разделительных, блокировочных и в различных фильтрах.

Цветная маркировка конденсаторов приведена в табл. 31.

Таблица 30

Данные стандартных слюдяных конденсаторов псстоянной емкости

		Рабочее	Группы
	Емкость (В г,ф)	напряжение (в в)	ета-бнль-нссти	Ргзмсры (ь км)	Примечания
КСО-!	51-750			13 X 7 X 4,5
КСО-2	100-24U0			18 X Н X 5,5
КШ-о	470-3300
	3600-6800	£00		20 X 20 X J	Классы точности;
	7500-10 1 00		A-rj		0; I; 11; 111
СОМ-1	240-750			13 X 7 X 4,5
С()/\\-2	750-2400			18 X И X 5,5	Сопротивление
	2700-6200		в-Г)	20 X 20 X 6,5	изоляции [ю ме-
	6800-10 000				Hie 7500-10 ООО
ксг-1	4 Л)-20 000			26 X 24 X 14	мгом
КСГ-2	20 000-100 000			45 X 33 X 23	Добротное 1ь не
с -]	51-560		Г), г	13 X 9 X 5	менее 1000 (для
СГЛ\-2	620-1200		в, г Б, г	13 X 9.6 X 6,6	О 200 пф)
СГуМ-3	51-4300			18 X 13 X 7
СГМ-4	5800-40 ООО 4700-6200	250 500	Б,Г\	21,3 X 18 Х8,3

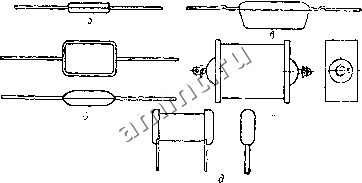

Рис. 26.Внешний вид некоторых Типов слюдяных кондснеаюров; а - KCO-ll б - СОМ-2; в - КСО-6; - КСГ-1; д - СГВ1-3.
