Глава XV ПРИЕМНЫЕ АНТЕННЫ

§ 1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ ПРИЕМНЫХ АНТЕНН

Действующая высота приемной антенны Лд - это коэффициент пропорциональности между э. д. с. в антенне Ej и напряженностью электрического поля Е в месте приема

Характеристика иаправлеиностн приемной антенны - это зависимость э дев антенне от угла падения волны. Коэффициент направленности антенны - это чнсло, показывающее, во сколько раз э. д. с. в направленной антенне больше, чем в ненаправленной, прн той же напряженности поля.

Частотная характеристика приемной антенной цепи - это зависимость отношения напряжения на входном контуре приемника к э. д. с. в антенне от частоты.

Коэффициент полезного действия антенны - отношение полезно) мощности (отдаваемой антенной) к мощности, извлеченной антенной ш 1ЮЛЯ электромагнитной волны.

§ 2. ОТКРЫТЫЕ АНТЕННЫ

Г-образная однопроводная приемная антенна является наиболее распространенной. Она состоит из горизонтальной части и снижения (рчс. 460). Стандартной приемной радиослушательской антенной, под которую рассчитываются входные цепи радиовещательных приемников, является Г-образная антенна высотой 15 ж с длиной горизонтальной части около 30 м. В практике радиолюбителей в большинстве случаев применяются вертикальные или наклонные открытые антенны без горизонтально! части.

Действующая высота открытой приемной антенны зависит от дтинч вертикальной и горизонтальной частей, а также от длины волны принимаемой радиостанции. Для антенны в виде вертикального провода действующая высота равна примерно половине ее геометрической дпины Присоединение горизонтальной части повышает действующую высоту антенны Увеличение размеров Г-образной антенны по сравнению со стандартной является целесообразным только при приеме на детекторный приемник.

Открытые Г-образные антенны наиболее подходят для сельских местностей и небольших городов.

Устройство открытой антенны в сельской местности (рис. 460). Горизонтальная часть подвешивается между двумя опорами, в качестве которых Могут быть использованы специальные мачты, высокие здания, деревья



и др. При выборе места для установки антенны нужно стремиться к максимальному удалению ее горизонтальной части от различных проводов и электроустановок. Если сделать это не удается, то нужно стараться расположить антенну так, чтобы направление горизонтальной части было, по возможности, перпендикулярным к направлению этих проводов.

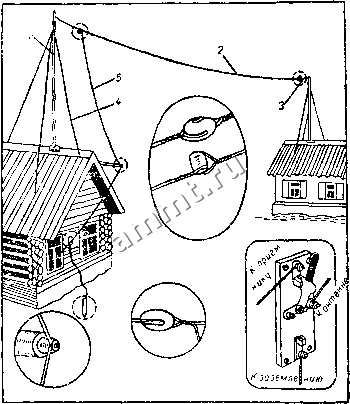

Рис. 460. Устройство открытой антенны в сельской местности. / - мачта; 2 - горизонтальная часть, 3 - веревка или трос; 4 - оттяжка; В - снижение.

Горизонтальная часть антенны и снижение выполняют из одного куска провода. Может быть использован антенный канатик диаметром 1,5-2,5л.и либо другой медный или биметаллический провод, голый или изолированный, диаметром 1,5-4 мм (табл. 114).

Горизонтальная часть антенны с двух сторон изолируется от точек крепления брусковыми или орешковыми изоляторами. Можно использовать обычные фарфоровые ролики.



Расстояние между опорами (в . )

Длина провода (в м)

Дпаметр провода (в мм)

Число п диаметр жил канатика

Примечание

Бронза

Красная медь

Бронза

Красная медь

7X0,35

7x0,5

Алюминиевый

7x0,5

7x0,67

провод п канатик

7x0,67

19x0,52

должны иметь

7x0,67

7x1,0

сечение, в три

19x0,52

19x0,64

раза большее.

чем бронзовый

Снижение не должно касаться крыши, деревьев и других предметов. Если нужно, то его отводят от крыши шестом длиной 1,5-2 м с укрепленным иа конце роликом. Ввод снижения в здание производится через просверленное в оконной раме Отверстие, и провод изолируется от рамы.

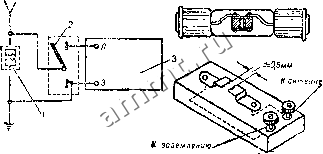

Рис. 46!. Схема включения и конструкции грозоразрядннков: 1 - грозоразрядник; 2 - грозовой переключатель; 3 - приемник.

Внутри здания, у места ввода снижения, следует обязательно установить грозовой переключатель, чтобы можно было заземлить антенну во время грозы. На наружной стенке здания рекомендуется устанавливать грозовой разрядник. Лучше всего применять вакуумные разрядники, предназначенные для защиты телефонных и телеграфных линии. Схема включения н конструкции грозоразрядннков показаны на рис. 461.

Устройство открытой антенны в городе. Применение Г-образных антенн в городе во Многих случаях нецелесообразно, так как горизонтальная часть подвергается действию промышленных помех. Значительно лучшие; результаты дают открытые антенны в виде вертикального илн наклонного провода длиной 6-10 м. Установка дополнительных устройств в верхней части вертикальной антенны ( метелка , корзинка , плоская

Выбор длины и диаметра провода или канатика для антенны в зависимости от расстояния между опорами
