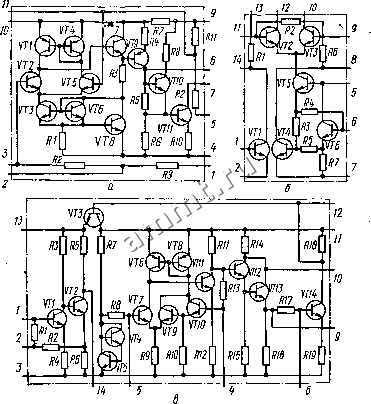

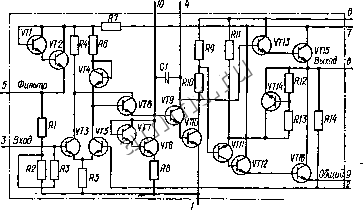

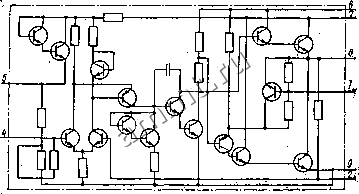

Читальный зал --> Конденсаторы постоянной емкости схемы К157УН1А не менее 1,8 В при чувствительности 15...30 мВ, микросхемы К157УН1Б - не менее 3 В при чувствительности 25.i. ...50 мВ. Напряжение питания микросхемы К157УН1А плюс 8...12,4 В, микросхемы К157УН1Б - плюс 9..,15 В, потребляемая мощность не превышает 50 мВт. Микросхема К157ХА1 (рис. V.15, б) содержит УРЧ с регулируемым коэффициентом усиления, гетеродин и смеситель. На транзисторе VT1I выполнен однокаскадный апериодический УРЧ с ООС по напряжению, регулируемой внешним резистором, который подключается к выводам / и 14. Гетеродин выполнен по автогенераторной схеме на транзисторах VT4 и VT6. Транзистор VT4 служит для автоматической регулировки амплитуды колебаний гетеродина. Смеситель выпол- Коррещип  Общий . Обоатнащ сбт Рнс. V.14, Схема усилителя К148УН2. нен на транзисторах VT2 и VT3. Преобразованный сигнал снимается с выводов 10 и 12, напряжение внешней АРУ (см. гл. VII) подается на вывод 2. Коэффициент усиления напряжения микросхемы 150... ...350 на частоте 0,15 МГц при коэффициенте шума не более 6 дБ, Уменьшение усиления на частоте 15 {К157ХА1 А) и 25 МГц (К157ХА1Б) не превышает б дБ, напряжение гетеродина 300...450 мВ. Напряжение питания микросхемы плюс 3,6...6 В, потребляемая мощность не более 25 мВт. Микросхема К157ХА2 (рис. У.15,б) предназначена для УПЧ с амплитудным детектором и системой АРУ. Усилитель промежуточной частоты состоит из регулируемого каскада (транзисторы VT1 и VT2), управляемого напряжением по выводу 13, и основного усилителя (транзисторы VT4...VT11). Основной усилитель выполнен по дифференциальной схеме (транзисторы VT7 и VT9) с динамической нагрузкой в цепи коллектора транзистора VT7. Второй каскад основного усилителя выполнен на транзисторе VT1I по схеме с ОЭ. Усилитель охвачен 100 %-ной ООС по постоянному току. Глубина ООС по переменному току определяется делителем, образованным резистором R13, и цепочкой, подключаемой к выводу 4. Амплитудный детектор выполнен по схеме эмиттерного детектора на транзисторе VT13. Его отличительной особенностью является способность работать в широком  Рис. V.15. Схемы усилителей серии К167: а - К167УН1! б - KI67XA1; в К157ХА2.  Выход т УТ6 т утв VT9 Общий Обратная сдязь Рис. V.16. Схема усилителя К174УНЗ. диапазоне уровней входного сигнала. Усилитель системы АРУ - двух* йаскадный УПТ. Транзистор VT14 включен по схеме с ОЭ, а транзистор VT3 - по схеме с ОК.. Нагрузкой транзистора VT3 является регулируемый усилитель микросхемы. Чувствительность микросхемы На частоте 465 кГц (частота модулирующего сигнала 400 Гц, глубина модуляции 30 %) не менее 12...25 мВ при коэффициенте гармоник не более 3 %. Входное сопротивление микросхемы на частоте 465 кГц не менее 430 Ом. При изменении входного сигнала от 0,05 до 3 мВ выходной сигнал изменяется не более чем на 6 дБ. Микросхемы серии К174 предназначены для УЗЧ бытовой Стационарной аппаратуры. Микросхема К174УНЗ (рис. V.16) представляет собой предварительный УЗЧ с коэффициентом усиления по напряжению 1400 и напряжением шумов не более 2 мкВ. Входное сопротивле-  Рис. V.17. Схема усилителя К174УН4. ние микросхемы 10 кОм. Напряжение питания плюс 6 В :±: 10 %, ток потребления при отсутствии входного сигнала не более 6 мА. Микросхема К174УН4 (рис. V.17) в диапазоне частот 30 Гц... ...20 кГц при нагрузке 4 Ом имеет выходную мощность 1 Вт при коэффициенте гармоник не более 2 %. Входное сопротивление микросхемы не менее 10 кОм. Напряжение питания плюс 9 В =t: 10 %, ток потребления при отсутствии входного сигнала не более 10 мА. Микросхема К174УН5 (рис. V.18) в диапазоне частот 30 Гц... ...20 кГц на нагрузке 4 Ом имеет выходную мощность 2 Вт при коэффициенте гармоник не более 1 %. Коэффициент усиления микросхемы на частоте 1 кГц 80...120, входное сопротивление более 10 кОм, напряжение питания плюс 12 В ± 10 %, ток потребления при отсутствии входного сигнала не более 30 мА. Микросхема К174УН7 (рис. V.19) в диапазоне частот 40 Гц... ...20 кГц при нагрузке 4 Ом имеет выходную мощность 4,5 Вт при коэффициенте гармоник не более 10 %. Входное сопротивление микросхемы более 50 кОм, напряжение питания плюс 15 В ± 10 %, ток потребления при отсутствии входного сигнала не более 20 мА. Микросхема К174УН8 (рис. V.20) в диапазоне частот 30 Гц... ...20 кГц на нагрузке 4 О.м имеет выходную мощность 2 Вт при коэффициенте гармоник не более 2 %. Коэффициент усиления микросхемы на частоте 1 кГп 4...40, входное сопротивление не менее 10 кОм, напряжение питания плюс 12 В ± 10 %, ток потребления при отсутствии входного сигнала не более 1 мА.
