;1яется элемент с управляемым сопротивлением (ЭУС) или управляв мой емкостью. Этот элемент может быть- включен параллельно входу (рис. VII.&2,a, г) илт* последовательно (рис. VII.52,6, д) со входом последующего каскада. Для повышения глубины регулировки ЭУС включают параллельно и последовательно (рис. VII.52,в). Делители


сг т СЗ HI 1 tlH

Rt Н

Cf ш

]/?/1 Up

/ 1

R2.m

Рис. VII.52. Схемы регулируемых-делителей напряжения: а, б - с полупроводниковыми диодами; в - с варикапами; транзисторами.

С иолевыми

СЩОЗЗмк

котурн

R2 12к

C50.033nk

W2 Д223

, RT

S3

с последовательным включением ЭУС позволяют достичь большей глубины регулировки при низком входном сопротивлении последующего каскада, а делители с параллельным включением ЭУС - при высоком - входном сопротивлении поел еду ющд-о каскада.

Лучшим ЭУС для ДН является ПТ, работающий в пассивном режиме (без напряжения питания). Такой ЭУО практически не потребляет мощности в цепи регулирования и не вносит нели--нейных искажений. Управляемые ДН устанавливают чаще всего на входе УРЧ высококачественных-приемников, чтобы избежать перегрузки БТ при больших уровнях входного сигнала. На рис. VH 53 приведена схема АРУ на входе УРЧ приемника Виктория-001-

стерео . При слабых сигналах на входе приемника диод VD2, подключенный по переменному току параллельно резистору R8, открыт, ООС по току в УРЧ практически отсутствует. Когда входной сигнал достигает некоторого- порогового уровня, потенциал в точке соединения диодов, становится положительным, в результате чего динамическое сопроаив-ление диода VD2 возрастает. При этом ООС уменьшает усиление УРЧ, Одновременно начинает проводить диод FD/, сопротивление которого,

Рис. VII. 53. УРЧ.

Схема АРУ на входе-



уменьшаясь, компенсирует повышение входного сопротивления УРЧ под действием ООС, а при дальнейшем увеличении- уровня си1нала начинает шунтировать контур ВЦ, уменьшая коэффициент передачи. Совместное действие обоих диодов позволяет получить глубину регулировки около 30 дБ и значительно повысить допустимый уровень сигнала на входе приемника.

Автоматическая подстройка частоты позволяет устранять расстройку приемника, вызванную нестабильностью частоты гетеродина и другими причинами. Наиболее часто система АПЧ применяется в приемниках с диапазоном УКВ, поскольку абсолютные уходы частоты гетеродина в этом диапазоне весьма значительны. Применение системы АПЧ в диапазонах ДВ и СВ целесообразно только в приемниках с очень узкой полосой пропускания (сотни герц). В диапазоне KB

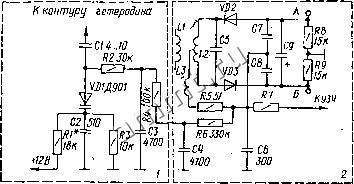

Рис. VII.54. Схема системы АПЧ с управителем на варикапе.

при сильных замираниях сигнала система АПЧ может перестроить приемник на другую станцию.

Система АПЧ работает следующим образом. Если разность частот гетеродина и сигналане равна ПЧ приемника, вырабатьгвается соответствующее управляющее напряжение, воздействующее через управитель на частоту гетеродина и изменяющее ее так, чтобы эта разность приблизилась к ПЧ. Управляющее напряжение вырабатывает демодулятор (частотный детектор) или специальный частотный дискриминатор. В качестве управителей обычно используются варикапы, подключаемые к контуру гетеродина. Управляющее напряжение подается на варикапы через ФНЧ, устраняющий составляющую 34.

Схема системы АПЧ, применяющаяся в приемниках с дробным детекторо.м, приведена на рис. УП.54, где / - управитель; 2 - дробный детектор. В качестве управляющего напряжения используется постоянная составляющая выходного напряжения дробного детектора, которая через ФНЧ R4C3 R6C4 подается на варикап. Кроме того, на варикап подается запирающее напряжение с ?1елителя напряжения R1R3, устанавливающее рабочую точку варикапа. Эта точка выбирается так, чтобы режим обратной проводимости варикапа соблюдался при любом случайном уходе частоты гетеродина. При этом необходимо учитывать, что к варикапу приложено также переменное напряжение с частотой гетеродина. При необходимости это напряжение можно уменьшить путем ослабления связи варикапа с контуром гетеродина (уменьшения емкости конденсатора С1). Однако при этом уменьшится



крутизна управителя и. следовательно, коэффициент автоподстройки частоты (отношение начальной расстройки гетеродина к остаточной).

В приемниках с синхронным детектором применяется система фазовой АПЧ (ФАПЧ) (см. п. 10 этой главы).

12. Вспомогательные устройства бытовых радиоприемников

Индикаторы точной настройки позволяют точно настроить приемник на выбранную радиостанцию и уменьшить, таким образом, искажения принимаемого сигнала. В качестве индикаторов применяются микро-и миллиамперметры и светодиоды. Для индикации по минимуму бтрелочный индикатор можно включить в цепь суммарного тока тех транзисторов, на которые подается регулирующее напряжение системы Ару. Подключение миллиамперметра к ИМС для индикации настройки приемника показано на рис. VII.29.

НУЗЧ

щшгтлж

iRZ* fZZK г

мп4!

КШЗА +

R1 [5/?3,

R2 4=С>? т

R5 68к

ШУТ1А

VTf,VT2m02S VB1.W2AII102A

RIHfM

Ат2б f / Хс/

R3lK

0,66 мк

Рис. VII.55. Схемы индикаторов точной настройки приемника: с, б - с одним светодиодом; в, г - с двумя светодиодами.

Схемы индикаторов точной настройки на светодиодах приведены на рис. VII.55. Первые два индикатора предназначены для приемни-кцв сигналов с AM, остальные - для приемников сигналов с ЧМ. Индикатор, схема которого приведена на рис. VII.55,а, подключается к нагрузке АД (резистор R1). Часть постоянной составляющей тока детектора проходит через резистор R2 и коллекторный Переход транзистора VT1. При изменении напряжения сигнала на входе детектора ЗТот ток изменяется, что вызывает изменение коллекторного тока транзистора VT2 и тока через светодиод VD2. Когда приемник точно настроен на частоту сигнала выбранной радиостанции, ток детектора й ток, протекающий через светодиод, становятся максимальными, и светодиод светится наиболее ярко.

Режим работы транзисторов стабилизирован с помощью стабилитрона VD3; При изменении напряжения питаний от 9 до 5,5 В ток
