Продолжение табл. IV.5

Тип диода

о <

ч £ Я

S m

ca Щ a <L) s

.2 о сю Q. <, с о с

5 3 Я g

° Й o. С о SO

Темпе окруж сред

ратура ающей ы. °С

КД209Б

IV.4, в

КД209В

КД210А

(10)

(1,0)

+ 100

IVА. е

КД210Б

(10)

(1,0)

+100

КД210В

(10)

1000

(1,0)

+100

КД210Г

(10)

1000

(1,0)

+100

КД212А

(1.0)

0,05

IVА, м

КД212Б

(1,0)

0,05

КД213А

(1,0)

+125

IVА, н

КД213Б

(1,2)

+125

КД213В

(1,0)

+125

КД213Г

(1,2)

+ 125

ПОСТОЯННЫЙ ток, протекающий через диод в обратном направлении при заданном обратном напряжении. Средний прямой ток /пр.ср, - среднее за период значение прямого тока диода. Средний выпрямленный ток диода /вп.ср. - среднее за период значение прямого и обратного токов. Дифференциальное сопротивление диода Гд ф - отношение малого приращения напряжения диода к малому приращению тока в нем при заданном режиме.

Предельно допустимые параметры*. К ним относятся: максимально допустимое постоянное обратное напряжение обр max ьно допустимый прямой ток /пр.max максимально допустимый средний прямой ток пр.сртах максимально допустимый средний выпрямленный ток Ijjp max- максимально допустимая средняя рассеиваемая мощность ср.тах-

Основные параметры выпрямительных диодов (рис. IV.4) приведены в табл. IV.5.

Высокочастотные диоды -приборы универсального назначения: для выпрямления токов в широком диапазоне частот (до нескольких сотен мегагерц), для модуляции, детектирования и других нелинейных преобразований. В качестве высокочастотных в основном используются точечные диоды. Германиевые точечные высокочастотные диоды могут иметь обратное напряжение до 350 В и прямой ток до 100 мА прц- {/jjp = 1...2 В. Основные параметры высокочастотных диодов (рис, IV.5) приведены в табл. IV.6.

Импульсные диоды предназначены для преобразования импульсных сигналов (в детекторах видеосигналов телевизионных приемников, ключевых и логических схемах). В основном используются точечные диоды, а также плоскостные дио71ы с малой площадью р - -перехода. Диоды с барьером Шоттки, выполняемые на основе структуры

* Предельно допустимое значение параметра - это значение параметра, заданное в нормативно-технической документации, ограниченное возможностями данного типа прибора н обеспечивающее заданную надежность. Предельно допустимое значение может быть максимально или минимально допустимым.



металл -- полупроводник, благодаря малой барьерной емкости являются также сверхскоростными импульсными диодами.

Основные параметры. Импульсное прямое напряжение диода t/пр.и- наибольшее мгновенное значение прямого напряже-

Оо ад


I , ,11-lii I 1

,7,5

1 ,

Urn-

67.5

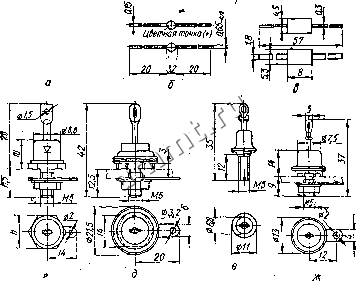

Рис. IV.4. Выпрямительные диоды.

Цветная то1ка

rmt-


ния, обусловленное импульсным прямым током диода заданного значения. Импульсное обратное напряжение диода U - мгновенное значение обратного напря жения диода. Импульсный прямой

ток диода 1 - наибольшее мгновенное значение прямого тока диода, исключая повторяющиеся и неповторяющиеся переходные токи. Обитая емкость диода С - значение емкости между выводами диода при заданном режиме. Время прямого восстановления диода воспр ~* время, в течении которого происходит включение диода и прямое напряжение на нем устанавдивается от значения, равного нулю, ДО еаданного установившегося значения, Время обратного восстановле-



ния диода рос.обр - время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения. Заряд восстановления диода ддс - накопленный заряд диода, вытекающий во внешнюю цепь при переключении диода с задэнного прямого тока на заданное обратное напряжение.


so

Обозначение полярности

Места Маркировки

2,5 \ OJS

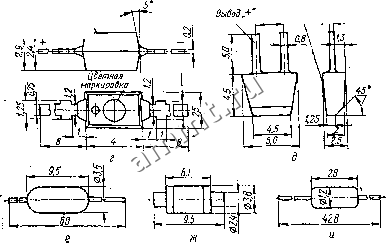

Рис. IV.5. Высокочастотные и импульсные диоды.

Основные парамет-ры импульсных диодов (см. рис. IV.5) приведены в табл. IV.7, а им-лульсных диодных сборок (рис. IV.6-IV.1I) - в табл. IV.8. полупроводниковый (стабилитрон,

Стабилизатор напряжения стабистор) - это полупроводниковый диод, напряжение на котором сохраняется с определенной точностью при протекании через него тока в заданном диапазоне. Он предназначен для стабилизации напряжения, У стабилитронов рабочим является пробойный участок вольт-амперной характеристики в области обратных напряжений (рис. IV. 12). На этом участке напряжение на диоде остается практически постоянным при значительном изменении тока, протекающего через диод. Важным параметром стабилитрона является температурный коэффициент напряжения стабилизации с/, Обобщенная зави-
