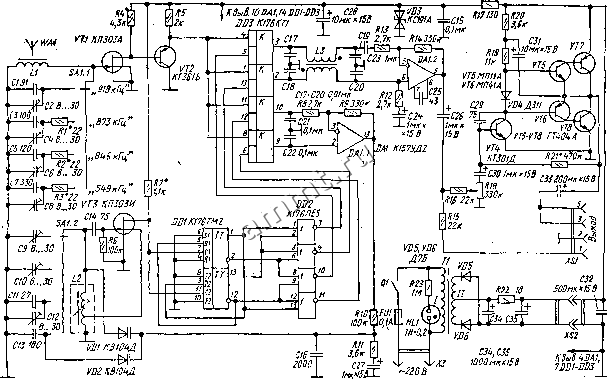

Читальный зал --> Конденсаторы постоянной емкости Все детали приемника, кроме динамической головки, телефонного гнезда и верньерного устройства на основе зубчатой передачи, смонтированы на печатной плате размерами 105 X 65 мм, помещенной в корпус из полистирола. 3.2. Синхронный AM приемник [22] Приемник позволяет качественно принимать три-четыре местные или мощные удаленные радиостанции в диапазоне СВ. Помехи от соседних станций не детектируются синхронным детектором, а преобразуются по частоте, поэтому при расстройкеболее 10...20 кГц мешающие сигналы оказываются в ультразвуковой области спектра, где они плохо слышимы и легко отфильтровываются. Полоса воспроизводимых частот расширена до 10 кГц, что соответствует спектру Передаваемых в эфир сигналов. Основные технические характеристики: чувствительность при выходной мощности 50 мВт не хуже 1 мВ/м; диапазон воспроизводимых частот 50...10 ООО Гц; избирательность при расстройке :±: 20 кГц не менее 26 дБ; выходная мощность 1 Вт. Приемник рассчитан на подключение высококачественных телефонов или динамической Головки с номинальным сопротивлением 4... 16 Ом, возможно и подключение внешнего УЗЧ. непосредственно к выходу СД. Питание от источника напряжением 12...15 В; потребляемый ток 40...50 мА. Схема приемника рассчитана на прием передач на частотах 549,. S46, 873 и 918 кГц. Для настройки на частоты других радиостанций диапазонов СВ и ДВ нужно изменить емкости конденсаторов и (или) числа витков магнит-, ной антенны и катушки гетеродина. В качестве входного контура (рис. XII. 14) служат катушка L1 магнитной антенны WA1, переключаемые конденсаторы С2, С4, Сб, С8 - для подстройки и С1, СЗ, С5, С7 - для настройки, резисторы R1-R,3 - для снижения добротности (полоса пропускания примерно 20 кГц). В верхнем (по схеме) положении переключателя SA1.1 (частота 918 кГц) шунтирующий резистор отсутствует для обеспечения максимальной чувствительности приема. УРЧ (на транзисторах VT1, VT2) служит также для согласования высокого резонансного сопротивления входного контура магнитной антенны с низким входным сопротивлением ключевого смесителя {DD3) и для защиты входного контура от проникания РЧ напряжения со стороны цифровой части приемника. Гетеродин на ПТ УТЗ в каждом положении переключателя SA1 настроен на учетверенную ча :тоту принимаемого сигнала (контур состоит из катушки L2, конденсаторов С9-С13, варикапа подстройки VDJ для первых трех поддиапазонов и VD2 для низкочастотного диапазона). Со стока транзистора УТЗ сигнал гетеродина подается на цифровое устройство деления частоты в четыре разд; собранное на триггерах ИМС DDI. На выходах триггеров формируется четырехфазное (0,180, 90 и 270°) напряйение с частотой принимаемого сигнала, имеющее прямоугольную форму и скважность (отношение периода к длительности импульса), равную двум. Логическая ИМС DD2 формирует импульсы со скважностью четыре, поочередно открывающие ключи балансных смесителей, собранных на ИМС DD3. Сигнальные входы ключей соединены вместе, на них с выхода УРЧ подается напряжение принимаемого сигнала. Два нижних (по схеме) ключа образуют балансный смеситель (фазовый детектор) системы ФАПЧ, вырабатывающий напряжение ошибки, пропорциональное отклонению сдвига фаз между напряжениями сигнала и гетеродина от 90°. Напряжение ошибки сглаживается конденсаторами С21 и С22, усиливается ОУ DA1.1 и через пройорцио-нально интегрирующий фильтр R10R11C27 поступает на варикапы 25* 771  Рис. XII.14. Схема синхронного приемника СВ диапазона. VDl, VD2, подстраивая частоту гетеродина. При переключениях настроек система ФАПЧ захватывает сигнал, если его частота находится в пределах полосы захвата, устанавливая точное равенство частот и 90-градусный фазовый сдвиг сигналов на входах смесителя. При этом на входах второго балансного смесителя, образованного двумя верхними (по схеме) ключами, фазы сигналов совпадают, что необходимо для синхронного детектирования AM колебаний. Сигнал 34 с контактов 2,3DD3 поступает на симметричный ФНЧ L3C17-C20 с частотой среза 10 кГц. Обе катушки ФНЧ размещены на одном магнитопроводе, что упрощает конструкцию (нужно при этом соблюдать порядок подключения выводов, показанный на схеме). Синфазные помехи подавляются предварительным УЗЧ (ОУ DA1.2). Цепь Iil2C24 выравнивает входные сопротивления инвертирующего и неинвертирующего входов ОУ. Напряжение 34 поступает на линейный выход (контакт / разъема XS1\ и на регулятор громкости (переменный резистор R18). Усилитель мощности 34 собран на hT.VT4-VT8. Цепь R20C31 является вольтодобавкой, R21 - резистором ООС, стабилизирующей режим работы. Необычное включение регулятора громкости R1S (движком к источнику сигнала), как и R8 на рис. ХП.2, способствует при малых громкостях увеличению глубины ООС через резистор R21, что обеспечивает снижение искажений. Приемник питается от выпрямителя (сетевой трансформатор Т1, диоды VD5, VD6, сглаживающий фильтр R22C34C35). Напряжение питания радиочастотной части стабилизировано стабилитроном VD3. Магнитная антенна изготовлена на круглом магнитопроводе диаметром 8 и длиной 160 мм из ферритового стержня марки бООНН. Катушка LI содержит 52 витка провода ЛЭШ 0 21 X 0,07, намотанного виток к витку на гильзу, склеенную из кабельной бумаги. Для катушки гетеродина L2 (8 + 24 витка провода ПЭЛ 0,15) применена унифицированная арматура от ФПЧ портативных приемников. Катушка ФНЧ L3 (2 X 130 витков провода ПЭЛ 0,15) намотана в два провсда на ферритовое (2000НМ) кольцо типоразмера К16 X 8. X 5. Магнитопровод трансформатора питания собран на сердечнике Ш12 X 16-Обмотка I содержит 6000 витков провода ПЭЛ 0,1, обмодка И - 2 }< 350 витков провода ПЭЛ 0,31. Во входном и гетеродинном конту-ах применены конденсаторы типа КТ-1 и подстроечные - типа ПК-М, остальные - типа КЛС и К50-6.В качестве постоянных резисторов могут быть любые малогабаритные, переменный резистор R18 - группы В. Вместо ПТ КПЗОЗА мржно использовать другие ПТ этой серии, но при этом в цепь истока следует включить резистор автосмещения., зашунтированный конденсатором емкостью 0,01...0,5 мкФ, вместо ВТ КТ361Б - любой ВЧ транзистор структуры р - п - р либо п - р - п, например серии КТ315, но его коллектор нужно соединить с проводом питания, а эмиттер - через резистор R5 с общим проводом. Вместо ПТ КПЗОЗИ можно применить ПТ КПЗОЗА, но при этом сопротивление резистора R7 необходимо увеличить до 1,8... ...2,2 кОм. БТ КТ301Д можно заменить транзисторами серий КТ312 КТ315, КТ201, микросхему К176ТМ2 (DDI) - К176ТМ1. При отсут-ствии ИМС К176ЛЕ5 можно обойтись без нее, но выходы триггеров делителя частоты DDI следует соединить непосредственно с управляющими входами балансных смесителей DD3, а в выходные цепи ключей (выводы 2, 3, 9, 10 ИМС DD3) включить резисторы сопротивлением 2,2 кОм, чтобы при одновременном открывании ключей не нарушилась работа балансных смесителей. Недостатком удаления ИМС DD2 является некоторое снижение коэффициента передачи смесителей. Вместо приведенных на схеме можно применить любые варикапы серии
