Читальный зал --> Конденсаторы постоянной емкости в рабочей точке /к;(5выбирается равным 3...5 % максимального тока для данного типа транзисторов (для маломощных транзисторов /jq = = 0,7...1 мА). Рабочая точка будет находиться на пересечении прямых U]~ (/jo Е а = /jQ (точка О на рис. VI.20). Напряжение смещения на базу определяется по входной характеристике (рис. VI.21), снятой для = t/jo зависимости от тока базы в рабочей точке /gQ. Отрезок OA нагрузочной прямой для переменного тока соответствует максимальной мощности на выходе каскада, которая определяется по формуле Р. = 0,5 (f/o - f/к min) (К max - Ко) lp- Максимальная мощность, рассеиваемая на коллекторе транзистора, определяется по формуле К max = Ктах необходимое сопротивление нагрузки в цепи коллекторов - по формуле  Kmin)/(K max - ко). необходимый коэффициент трансформации - по формуле n=0,5rRJRp Входные характерис- Сопротивления делителя напряжения выбирают из условия стабилизации режима транзисторов (см. § 3). Если усилитель предназначен для работы в узком интервале температур (10...20 °С), то для повышения его КПД при расчете делителя напряжения следует выбирать ток через резистор R1 равньш максимальному току базы одного транзистора или несколько меньше. Напряжение смещения на базу уточняют при наладке усилителя. Пример. Выбрать режим работы транзисторов двухтактного каскада (класс АВ) по характеристикам, приведенным на рис. VI.20 и VI.21, при напряжении питания 12 В. -Сопротивление нагрузки 5 Ом. Принимаем U-= \ Ъ; min = 0,05 А (см. рис. VI.20) и определяем ток базы Iq 3 мА. По входной характеристике (см. рис. VI.21) для Ui== 12 В определяем напряжение смещения на базу (/go ~ 0,34 В. Максимальный ток коллектора для транзисторов типа П201Э /кшах (- табл. IV.). Принимаем ц. == 0,6 и вычисляем = 0.5 (12 - 1) (1,5 - 0,05) 0,6 4,8 Вт; R = (12 - - 1) / (1,5 0,05) 7,6 Ом; п = 0,5 5/0,6 7,6 = 0,525. При пониженном напряжении источника питания целесообразно выполнять трансформаторный двухтактный каскад на транзисторах, включенных с ОК (рис. VI.19,6). Для снижения потребляемой от предвыходного каскада мощности сигнала в выходном каскаде применяются составные транзисторы. Согласующий трансформатор TJ можно выполнить на ленточном магнитопроводе из пермаллоя марки 45Н или 50Н. Размеры магнитопровода; наружный диаметр 23 мм, внут- ренний диаметр 12 мм, ширина 12 мм. Первичная обмотка должна содержать 700 витков провода ПЭВ-1 0,11, вторичная- 1600 + 4- 1600 витков провода ПЭВ-1 0,07. Индуктивность первичной обмотки не менее 1,5 Гн. Выходной трансформатор Т2 можно изготовить на магнитопроводе типа Ш9 X 15. Первичная обмотка должна содержать 200 + 200 витков провода ПЭВ-1 0,15, вторичная - 50 витков провода ПЭВ-1- 0,51 (для нагрузки 6 Ом). Бестрансформаторные выходные каскады характеризуются более широким диапазоном рабочих частот, чем трансформаторные, мень шими габаритными размерами и массой. Они могут иметь непосредственную связь с предшествующим каскадом, что позволяет охватывать их цепями ООС по постоянному току, решая таким образом задачу стабилизации режима работы. Отсутствие намоточных узлов и разде-

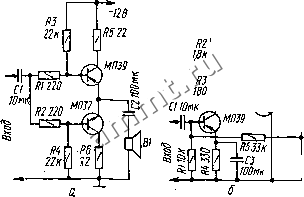

-12В Рис. VI.22. Схемы двухтактных эмиттерных повторителей при раз-ной связи с предыдущим каскадом: а - емкостная; б - непосредственная. лительных конденсаторов позволяет изготовлять йестрансформаторные усилители мощности в интегральном исполнении. Схемы бестрансформаторных выходных каскадов. Бестрансформаторные выходные каскады выполняются по различным схемам и отличаются видом проводимости транзисторов, способом их включения, режимом работы (классы АВ и В), а также видом связи с предыдущим каскадом и нагрузкой. Лучшие показатели качества имеют каскады, в которых используются транзисторы различного вида проводимости с достаточно близкими значениями параметров (комплементарные пары). Каскады, в которых используются транзисторы одного вида проводимости (квазикомплементарные пары), являются принципиально несимметричными, поскольку транзисторы должны быть включены по различным схемам (обычно с ОЭ и ОК). Чтобы уменьшить нелинейные искажения, приходится вводить глубокую ООС, что создает условия для появления динамических искажений. Поэтому квазикомплементарные пары транзисторов используются при отсутствии комплементарных в усилителях, к которым не предъявляются требования высокого качества воспроизведения сигналов, или в усилителях, в которых искажения уменьшаются специальными методами. Для получения малого выходного сопротивления усилигеля транзисторы выходного каскада включают по схеме с ОК (рис, VI.22). Режим транзисторов R2 J-t устанавливают, изменяя сопротивление между базами транзисторов. Для стабилизации режима способом термокомпенсации между базами включается элемент с отрицательным ТКС (гермистор или полупроводниковый диод в прямом включении). При непосредственной связи с предыдущим каскадом (рис. VI.22,б) для стабилизации режима вводят глубокую ООС по постоянному току. В схеме, приведенной на рис. VI.22,б, она подается через резистор /?5, который является одновременно элементом базового делителя напряжения. Конденсатор С4 не пропускает постоянный ток через нагрузку (громкоговоритель) и устраняет ООС по переменному току. При включении транзисторов выходного каскада по схеме с ОК коэффициент усиления напряжения всегда меньше единицы, поэтому амплитуда входного сигнала превышает амплитуду напряжения на нагрузке. Максимальная амплитуда напряжения на нагрузке должна быть близка к половине напряжения питания (для получения высокого КПД каскада). Этого нельзя достичь в каскаде, схема которого приведена на рис. VI.22,а, если предыдущий каскад питат> от общего источника. Выход из положения дает применение ПОС по питанию (рис. VI.23), при которой напряжение питания предыдущего каскада увеличивается на величину амплитуды выходного сигнала. Действительно, при положительной полуволне входного сигнала транзисторы VTJ и VT3 запираются, а транзистор VT2 отпирается. Напряжение на нагрузке R, обуслов.тенное током разряда конденсатора С2, достигает максимального отрицательного (по отношению к отрицательному полюсу источника питания) значения. При этом напряжение питания предвыходного каскада становится равным Е + (7. Когда заперт транзистор VT1, ток базы транзистора VT2 будет определяться не одним напряжением источника питания, а суммой напряжений Е и Uh- в результате транзистор VT2 будет полностью открыт. При отрицательной полуволне входного сигнала транзисторы VTJ и VT3 отпираются, а транзистор VT2 запирается.- Напряжение на нагрузке, обусловленное подзарядом конденсатора С2, меняет свой знак, и напряжение питания транзистора VTI будет равно разности Е - U. Уменьшение напряжения питания транзистора VT1 способствует более полному отпиранию транзистора VT3. В схеме, приведенной на рис. VI.22,б, вместо нагрузки включен резистор R5. При питании усилителя, от однополярного источника нагрузку (громкоговоритель) приходится включать через разделительный конденсатор (рис. VI.22). В этом случае полезнаях мощность в нагрузке и КПД каскада на низших частотах уменьшаются вследствие падения напряжения на конденсаторе. Кроме того, увеличивается выходное сопротивление каскада на низших частотах и, следовательно, ухудшается демпфирование громкоговорителя, увеличивается длительность нестационарных процессов в его подвижной системе, что проявляется в виде неприятного бубнения на низших звуковых частотах. Чтобы устранить эти нежелательные явления, необходимо выбирать емкость разделительного конденсатора из условия С> 1,5,{FR), ге ~ Рис. VI.23. Схема выходного каскада с ПОС по питанию.
