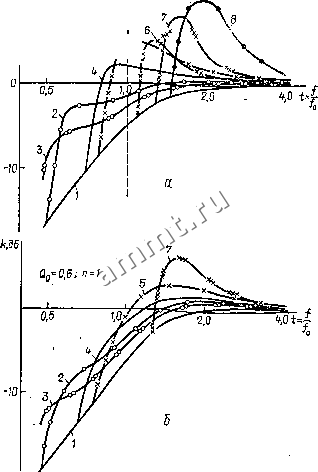

Читальный зал --> Конденсаторы постоянной емкости веса ПИ предпочтение следует отдать кривым с параметрами / = 3, Р = 2 (кривая 5) и / = 3, Р = 3 (кривая 2). АЧХ, изображенная кривой 5, наиболее протяженная в область НЧ, спад плавный, но достигающий примерно 9 дБ на частоте 13 Гц. Выигрыш по звуковому к,д6  -201- Рис. IX.22. Семейства АЧХ АС с ПИ для == 0,6 при разных значениях Л (а, б) (обозначения кривых те же, что на рис. IX. 20). давлению по сравнению с ЗАС (кривая /) составляет примерно 10 дБ, Спад .АЧХ при / = 3 и Р = 3 (кривая 2) несколько круч и составляет около 9 дБ на частоте 16 Гц, выигрыш по звуковому давлению около 7 дБ. ПИ в обоих случаях нужно настраивать на частоту в три раза ниже резонансной частоты головки, т. е. на 8,3 Гц. Относительные упругости подвеса ПИ равны соответственно = в/п! ~ эп1в ~ 2, P-i = sjs2 ~ эп2в ~ откуда эквивалентный объем ПИ д1 = . 2 = 320 . 2 == 640 л (в первом случае) и Уэп2 = 3= 320 3 = 960 л (во втором). Очевидно, что гибкость подвеса потной системы ПИ должна быть значительной (гибкость - велика обратная упругости). Площадь диффузора ПИ выбирается равной ощадн диффузора НЧ головки, а масса вычисляется по формуле (.10) и должна быть такой, чтобы с упругостью + обеспечить зонансную частоту ПИ примерно 8 Гц. Добротность ПИ должна евыщать 5. Лабиринтная акустическая стема [3, 9] представляет собой свернутую трубу, через которую колебания льной стороны головки громкоговорителя поступают в окружаю-Ю среду, где складываются с колебаниями фронтальной стороныГ ловки. Этим достигается улучшение отдачи на НЧ (по существу \С является ФИ системой). Схема ЛАС показана На рис. IX.23 - высота корпуса, а - ширина, Ь - глубина). Для нормальной боты ЛАС лабири{1т должен представлять собой узкую трубу, что овлегворительно выполняется при а < 0,1Я, Условия распростра-ния волны в узкой трубе не зависят от того, прямая тр>ба или вы-лнена в виде лабиринта. В трубе с потерями характер изменения
Z. IX.23. Схематическое изо-ажение ЛАС. Рис. IX.24. Зависимость молуля полного входного сопротивления ЛАС от частоты для трубы с потерями (/) и для линии с потерями (2). одного сопротивления с частотой имеет вид, показанный на tc. IX. 24 (кривая /). Для линии с потерями на определенных час-тах в трубе возникает резонанс, аналогичный резонансу параллель-1г0 колебательного контура с сосредоточенными параметрами (кри-я 2). Вблизи первой резонансной частоты кривые входного сопро-вления трубы и контура практически совпадают, поэтому лабиринт >жно представить в виде контура, соответствующего ФИ с объемом j и массой воздуха в нем т. Основное значение для расчета ЛАС имеет первый резонанс, [ределяемый условием clfk = Al, (IX. 11) е /-эффективная длина трубы лабиринта. Сначала определяется зможная добротность корпуса ФИ по формуле == IrlV {2N - 1), е номер резонанса; внутренний объем корпуса АС. На* пример, если высококачественная АС имеет параметры = 50 Гц и Vg = 30 л, то добротность на первом резонансе будет = 200. Активные потери в корпусе за счет и;елей и других дефектов могут несколько снизить это число, но добротность останется достаточно большой и можно применить формулы V,/V = [(0,75/q2) 1] [2 (1 Qj)]-i 1, (IX. 12) /J/o = Vo,\25/i\-Ql) /Qo. (IX. 13) из которых видно, что объем корпуса и резонансная частота однозначно определяются значением добротности. Отсюда вычисляются объем корпуса и его резонансная частота /к, а далее по формуле (IX.11) -эффективная длина лабиринта, представляюи;ая собой сумму / - + А/ (здесь - собственно длина трубы. А/ - поправка, вызванная краевым эффектом открытого конца трубы: А/ = = 1,7 Yv/nl). По найденному значению /.j, определяется сечение трубы 5 = Vg . Из схемы лабиринта следует, что внутренний объем корпуса разделен рядом перегородок; они должны быть расположены так, чтобы площадь сечения трубы была равна 5 во всех коленах. Объем корпуса = абЯ, поэтому должно выполняться соотношение l. = kb, (IX. 14) где - количество отрезков трубы, образованных перегородками. Длина перегородок рассчитывается по формуле / = 6-(S/a), (IX.15) высота системы - по выражению Н = hk, где fto~ S/a - высота каждого отрезка трубы (см. рис. IX.23). Высота системы определяется H=xS/a. (IX. 16) Обычно отношение высоты Н к ширине а выбирается в пределах х == = 1,5.-.2. Но в общем случае Я = ха, поэтому формула (IX. 16) представляется как k = xa/S, (IX. 17) т. е. при заданном произвольном значении х и выбранной ширине ЛАС можно определить количество отрезков, из которых состоит лабиринт. Ширина ЛАС должна быть больше диаметра головки d, т. е. а = do + (10...30) мм. По формулам (IX.14) и (IX.17) находится глубина корпуса ЛАС bl/k=.Vlxa. (IX. 18) Конструктивный объем должен быть больше вычисленного на объем, занимаемый головкой и пластинами перегородок. Объем, занимаемый пластинами, определяется по формуле = {k-\)t = at[b - (5/а)] {k - 1), где t - толщина пластины (обычно 4,..6 мм). При определении количества отрезков трубы по выражению (IX. 17) значение х может оказаться не целым числом. Тогда его следует округлить До ближайшего целого числа и уточнить параметры конструкции по формулам (IX. 17) и (IX.18).
