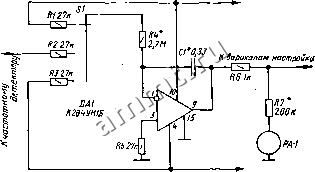

Читальный зал --> Конденсаторы постоянной емкости ции, следует установить переключатель 5/ в среднее положение, и через 1...2 с приемник настроится на ее частоту, причем настройка сохранится и при пропадании на некоторое время сигнала радиостанции, что очень удобно в автомобильных и переносных приемниках. При конструировании переключатель 5/ желательно выполнить в виде нефиксируемой в нажатом положении клавиши. Контакты устанавливаются под ней так, чтобы при нажатии на один ее конец переключатель устанавливался в верхнее (по схеме) положение, на другой - в нижнее и при отпускании - в среднее. Для увеличения, времени сохранности настройки сопротивление изоляции контактов переключателя и выводов конденсатора С1 должно быть высоким. Контакты переключателя и провода рекомендуется экранироват. Для индикации частоты настройки подойдет любой стрелочный прибор +12В  Рис. XII.п. Схема устройства полуавтоматической электронной настройки приемника. С ТОКОМ полного отклонения 50...100 мкА и шкалой с нулем в середине. В зависимости от диапазона частот его шкалу градуируют в килогерцах илЪ мегагерцах. При использовании прибора с нулем в начале шкалы его нижний (по схеме) вывод следует соединить с минусовым выводом источника питания (-12 В). При налаживании интегратора, используемого в тюнере, следует убедиться в правильности работы АПЧ. Если в среднем положении переключателя S1 наблюдается не подстройка, а расстройка приемника, необходимо изменить полярность выходного напряжения ЧД, поменяв местами выводы его катушки связи. Скорость перестройки приемника по диапазону можно изменить подбором резистора R4 и конденсатора С1, а ток через прибор РА1 - подбором резистора R7. 2.6. Синхронный детектор в супергетеродинном приемнике AM сигнала [1] При встраивании СД в переносные радиоприемники ВЭФ-201 и ВЭФ-202 простая замена детекторов нарушает работу АРУ приемника и делает его неработоспособным. Принципиальная схема СД, доработанного по сравнению с описанной (гл. ХП, п. 3.2), приведена на рис. ХП.12,а!, штрихпунктирной линией выделен фрагмент принципиальной схемы приемника ВЭФ-201. Система АРУ приемника управляется постоянной составляющей напряжения с конденсатора С70, равной амплитуде сигнала ПЧ на входе детектора. Потенциал R15 75k К Выв.11 BAI аВыв.1 лп1-Ш  Рис. XII.12, Схемы синхронного детектора с фрагментом радиоприемника ВЭФ-201 (а) и ФНЧ третьего порядка для подключения в точку а (б). эчки А (выхода детектора) равен сумме напряжений на конденсаторе ]70 ч реаисторе R44, при приеме мощных радиостанций становится оложительным относительно общего провода приемника. У включен-ого вместо диода VDI синхронного детектора при отсутствии сигнала 14 постоянный потенциал выхода должен быть равен потенциалу хода, т. е. напряжению на резисторе R.44, а при приеме радиостан-ий - превышать входной на значение амплитуды сигнала ПЧ и иметь озможность принимать положительные относительно общего про-ода значения. Чтобы потенциал выхода детектора был положитель-ым относительно общего провода, в цепь питания вводится дополни-ельная батарея GBI (четыре включенных параллельно-последова-ельно элемента 332), которая попутно обеспечивает нормальное напряжение питания ИМС при разряде батареи приемника и близкий к опи-[альному потенциал информационных входов ИМС DD3. ; Эмиттерный повторитель СД выполнен на двух БТ разной струк-уры YT1, VT2, что позволило устранить сдвиг входного уровня ;на начение напряжения смещения эмиттерного перехода. Повторитель альванически связан с выходом детектора приемника через резистор который вместе с конденсатором С1 образует делитель напряжения 14. При определенном соотношении номиналов элементов R1, С1, 115, R11 можно достичь такой же громкости приема с СД, как и с обыч-[ым, так как продетектированный сигнал усиливается ОУ DA1.2., Разделительный конденсатор из цепи инвертирующего входа, ОУ (см. рис. XII.14) исключен, а ФНЧ перенесен на вход УЗЧ при-.мника (точка А) и заменен на фильтр третьего порядка с частотной реза около 6 кГц (рис. XII. 12,6), чтобы сигналы мощных -соседних танций, преобразовываясь по частоте, не проникали в-УЗЧ. и, детёк-ируясь ц нем, не создавали дополнительных помех. Чтобы изменения [остоянной составляющей на входе детектора не расстраивали его етеродин, в цепь нижних (по схеме) ключей ИМС DD3 введен кондён-атор С4. Напряжение на выходе ОУ DA1.1, а следовательно, и час-гота гетеродина определяются делителем R7R8. ; При конструировании СД катушку L1 (рис. XII.12,а) наматыватот [роводом ПЭЛ 0,15 (12 + 36 витков), используя унифицированную [рматуру от ФПЧ портативных приемников, катушку L1 ФНЧ рис. XII.12,6) - на кольце К20 X 12 X 6 из феррита 2000НМ прово-ом ПЭЛ 0,15 (370 витков). Детектор выполняют в виде экранирован-ой приставки, которая подключается к приемнику через приспособ-[енное для этой цели магнитофонное гнездо XI (экран полностью устра-гяет наводки гетеродина на вход приемника и его УПЧ). Для осуще-:твления обычного детектирования в гнездо XI вместо приставки вклю-[ают вилку с диодом VD1, так как синхронное детектирование полезно le всегда (см. ниже, в этой рубрике). Налаживание начинают с установки тока 3,5...4 мА через стаби-iHTpoH У02 подбором резистора R17. При этом ток, потребляемый 1сем устройством, должен составлять примерно 12 мА. Затем,доби-1аются устойчивой генерации гетеродина и переключения триггеров -IMC DDI подбором резисторов R3 и R4 при амплитуде напряжения [а контуре (затворе ПТ VT3), не превышающей 1...2 В. Частоту гет-юдина устанавливают равной 1860 кГц подстроечником катушки L7, 1 при необходимости и подбором конденсатора СЗ. В заключение обес-[ечивают режим работы СД: настраиваются на мощную станцию при Ключении обычного детектора и измеряют постоянное напряжение точке А, затем, заменив диод синхронным детектором, добиваются i этой точке такого же потенциала подбором резистора R2. Громкость риема в обоих случаях должна быть примерно одинаковой. СД устой-йво работает при слабых сигналах, но при работе близких по частоте
