2 Х-265 витков (при напряжении питания 4,5 В). Все обмотки намотаны проводом ПЭВ-2 0,2. Транзисторы инвертора должны иметь как можно близкие параметры. Выходную мощность стабилизатора можно увеличить, применив более мощные транзисторы.

Полумостовой . двухтактный инвертор. Схема полумостового инвертора с двумя трансформаторами приведена на рис. УП1.26. КонденсаторыС2 и СЗ совместно с резисторами R2 образуют делитель входного напряжения с равными плечами. Выходной трансформатор Т2 работает в линейном режиме (без насыщения) при значительно меньшей амплитуде индукции, чем в однотрансформаторном инверторе. Благодаря этому уменьшаются потери в магнитопроводе и, следовательно, повышается КПД инвертора. Насыщающийся трансформатор Т1 рассчитан на малую мощность, поэтому имеет небольшие размеры. В инверторе с двумя трансформаторами практически отсутствует выброс коллекторного тока в момент переключения транзисторов, ,что значительно снижает динамические потери. СЬязь между трансформаторами через обмотку обеспечивает насыщение трансформатора Т1.

При насыщении трансформатора Т1 его намагничивающий ток быстро возрастает, вследствие чего увеличивается падение напряжения на резисторе R3 и уменьшается напряжение на обмотке и, следовательно, на обмотках 1а и 16, что приводит к уменьшению тока базы и выходу открытого транзистора в область активного режима и переключению транзисторов. Частота переключения определяется временем перемагничивания магнитопровода трансформатора TJ.

Цепи запуска двухтактных инверторов необходимы для уверенного запуска (возбуждения автоколебаний). В инверторе, схема которого приведена на рис. УП1.24, цепь запуска представляет собой делитель напряжения, с которого при включении входного напряжения подается отпирающее смещение на оба транзистора. Чем меньше сопротивление резистора R2, тем надежнее запуск инвертора, однако при этом возрастают потери мощности в цепях базы транзисторов. Улучшить условия запуска инвертора при одновременном снижении потерь мощности можно следующими способами: 1) шунтированием резисторов базового делителя {R1 или R2) конденсатором, емкость которого не должна быть слишком большой. Перезарядка конденсатора должна осуществляться за половину периода колебаний. При плавном нарастании входного напряжения, например, после выпрямителя с фильтром, этот способ малоэффективен; 2) включение последовательно с резистором R1 диода или замена резистора RJ диодом. Резистор, включенный последовательно с диодом, должен быть шунтирован конденсатором; 3) применение специальных узлов запуска, с помощью которых в цепи баз транзисторов регулярно подаются отпиг рающие импульсы тока с постоянной амплитудой до выхода инвертора в режим устойчивых колебаний. С целью уменьшения потребляемой Мощности после выхода инвертора в режим устойчивых колебаний узел еапуска должен автоматически отключаться.

Бестрансформаторные ППН проще в изготовлении, так как отсутствует намоточный узел, однако они не могут быть выполнены с любым выходным напряжением. Бестрансформаторный ППН, схема которого Приведена на рис. Vni.27, состоит из генератора прямоугольных импульсов, собранного на логических элементах И (ИМС DD/), и усилителя мощности на транзисторах. Частота генерации - около 10 кГц. Амплитуда прямоугольных импульсов на выходе генератора близка К напряжению источника питания (9 В), поэтому в течение одного йолупериода транзисторы VT1 и VT4 насыщены, транзисторы VT2 VT3 закрыты, а конденсатор СЗ быстро заряжается через насыщен-



Hjbifi транзистор VT4 и диод VDI до напряжения, близкого к напряже-нию питания. В течение другого полупериода заряжается конденсатор С4 через насыщенный транзистор VT3 и диод VD2. На конденсаторе С5 происходит сложение напряжений на конденсаторах СЗ и С4.

На холостом ходу преобразователь потребляет ток около 5 мА, а выходное напряжение близко к 18 В. При токе нагрузки 120 мА выходное напряжение уменьшается до 16 В; при этом напряжение пуль-

LD1 КтЛА7


?/ ЮОк а то

мтд гттЕ ш гттв

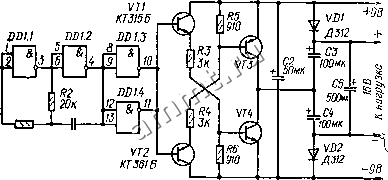

Рио. VIII.27. Схема бестрансформаторного ППН на логических элементах и БТ,

4= С/

ШШМ002

иг ЗОВ

+ +

ЮА1 0kEM002 it-

Ю C2 -СИ-

R25m -CZD-

Рис. VIII.28. Схемы бестрансформаторных ППН на микросборке.

саций около 20 мВ. КПД ППН - около 85 %, выходное сопротивление - около 10 Ом. Преобразователь моЖет работать при пи1 аЮщем напряжении 5 В, если сопротивление резисторов R3 и R4 уменьшить до 1,5 кОм. Вместо транзисторов типа КТ315Б можно использовать любые из этой серии, вместо КТ361Б - любые из серии КТ861. Статический коэффициент передачи тока транзисторов должен быть не менее 50. Диод типа Д312 можно заменить диодам1 типов ДЗЮ, ДЗП или любыми из серии Д7. Вместо ИМС типа К176ЛА7 можно использовать ИМС типа К176ЛЕ5 [10].

На рис. VHI.28,а приведена схема бестрансформаторного ПП на микросборке, который может быть использован для питания вари*



капов в переносных и автомобильных приемниках. Ток нагрузки ППН не должен превышать 0,5 мА. Если к микросборке подключить усилитель тока и светодиод (рис. УП1.28,б), то светодиод будет светиться при напряжении питания, недостаточном для нормальной работы микросборки, а также при достаточном нааряжении с момента включения напряжения питания до момента установления номинального выходного напряжения. Следовательно, светодиод может быть индикатором предельно допустимого разряда батареи питания и индикатором включения приемника.

7. Импульсные сетевые блоки питания

Импульсные сетевые блоки питания (ИСБП) используют в РЭА, питающейся от сети переменного тока, для получения напряжений переменного и постоянного тока, необходимых для питания различных узлов. Эти блоки питания отличаются от традиционных меньшей материалоемкостью (в 2...3 раза), большей удельной мощностью и высоким КПД (до 80...85 %), что обусловлено отсутствием трансформатора питания, работающего на частоте 50 Гц, и использованием импульсных стабилизаторов вторичных напряжений вместо компенсационных непрерывного действия.

Структурные схемы ИСБП представлены на рис. УП1.29. В ИСБП переменное напряжение сети преобразуется в сравнительно высокое напряжение постоянного тока с помощью бестрансформаторного вы-

UZ1 Z1 U1 UB1 UZ2 22

2208

UZ1 Z1 UB1 UZ2 Z2

-2208

Рис. Vin.29. Структурные схемы импульсных сетевых блоков питания.

прямителя UZ1 с фильтром Z1. Напряжение с выхода фильтра Z1 поступает на вход импульсного стабилизатора напряжения U1 (рис. Vni.29,a), который понижает напряжение до 100...150 В и стабилизирует его. От стабилизатора питается инвертор UBl (см. п. 6), выходное напряжение которого имеет форму меандра (прямоугольных импульсов со скважностью 2) с повышенной частотой (25...40. кГц). Выпрямитель UZ2 с фильтром Z2 преобразует это Напряжение в напряжение постоянного тока. Переменное напряжение может быть получено непосредственно от инвертора. Высокочастотный импульсный трансформатор инвертора устраняет гальваническую связь между выходом блока питания и питающей сетью. Если не предъявляются повышенные требования к стабильности выходных напряжений блока, то стабилизатор напряжения может отсутствовать.
