сопротивление последующего каскада). Переменные резисторы R2 и R5 выбираются одинаковыми, а их номинальное сопротивление из условия <. R < Pjj. Параметры остальных элементов регулятора можно определить по формулам: R1 = R4 = 0,\R, R3 =0,01 R;


Рис. VI.39. Схемы регуляторов тембра в области низких и высших частот: а - включаемого между каскадами усилителя; б -в цепи ООС.

С2 0,039т


±С1 2мк

Выход

Ък\,М2 К157УД2

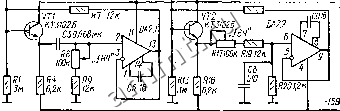

Рис. VI.40. Схема регулятора тембра, изменяющего крутизну АЧХ и точки ее изгиба.

СЗ - 0,1/R; С1 = 22С5; С2 = 220С5; С4 = \5СЗ, где СЗ - емкость, мкФ; R - сопротивление, кОм. Пределы регулировки АЧХ в области высших и низших частот тем шире, чем меньше выходное сопротивление источника сигнала и больше выходное сопротивление последующего каскада.

Активный регулятор тембра, схема которого приведена на рис. VI.39,б, характеризуется близким к единице коэффициентом передачи напряжения (при средних положениях движков резисгоров R2,



R5). При выходном напряжении 0,2 В коэффициент гармоник не превышает 0,1 %. Пределы регулировки АЧХ на частотах 30 Гц и 20 кГц составляют около :±: 19 дБ, если выходное сопротивление предше-ствуюш,его каскада не более 600 Ом, а входное сопротивление последующего каскада не менее 30 кОм.Если постоянное напряжение на выходе предшествующего каскада превышает напряжение на базе транэ-истора VTI, то необходимо изменить полярность конденсатора СЗ.

Регуляторы тембра, которые позволяют изменять как крутизну АЧХ, так и частоты перехода, по своим функциональным возможностям приближаются к многополосным регуляторам тембра и позволяют подобрать желаемую окраску музыкальной программы. Схема такого регулятора приведена на рис. VI.40. Гегулятор тембра состоит из уси-

вход


н==и

R5 г

R3 Rjnti



Выход

R3n-2

Rsn-i Y

Рис. VI,41. Структурная схема многополосного регулятора тембра.

лителя на двухканальном ОУ DA1 и двух регулируемых усилителей на транзисторах VT1, VT2 и втором двухканальном ОУ DA2. Каждый из регулируемых усилителей охвачец частотно-зависимой ПОС с выхода ОУ на базу транзистора. На входе ОУ DA2.1 включен ФВЧ R8R9C3, а на входе ОУ DA2.2 - ФНЧ RI7RI9C8. Поэтому эквивалентное (с учетом действия ПОС) входное сопротивление усилителя с ФВЧ при увеличении частоты возрастает, а усилителя с ФНЧ - уменьшается. Поскольку входы этих усилителей подключены к резисторам регулятора тембра R6, R10, усиление ОУ DA1.1 будет зависеть не только 01 положения движков этих резисторов, но и от частоты. При установке движка резистора R6 в крайнее левое (по схеме) положение АЧХ регулятора имеет подъем на низких частотах, при установке движка в крайнее правое положение - спад на этих же частотах. Аналогично при установке движка резистора R10 в крайнее левое (по схеме) положение АЧХ регулятора имеет подъем на высоких частотах, при установке в крайнее правое положение - спад на высоких частотах. В средних положениях движков резисторов R6, R10 АЧХ регулятора тембра горизонтальна. Положение точки изгиба АЧХ на низкочастотном участке диапазона рабочих частот йожно изменять резистором RS, регулирующим частоту среза ФВЧ, а на высокочастотном - резистором R17, изменяющим частоту среза ФНЧ. Для уменьшения напряжения помех ниже 20 Гц с помощью



ыключателя SI ко входу регулятора тембра можно подключить йльтр инфранизких частот R3C2. С помощью резистора RJ5 устанав-ивают выходное напряжение 1 В при напряжении на входе 220 мВ. iCHOBHbie параметры регулятора тембра: коэффициент гармоник не бо-ее 0,07 % при выходном напряжении 1 В, отношение сигнал/шум а выходе не менее 80 дБ, диапазон регулирования АЧХ ±: 10 дБ, ределы изменения частот изгиба АЧХ 60...700 Гц и 1...8 кГц [12!.

Многополосные регуляторы тембра можно выполнить с LC- и RC-ильтрами. Структурная схема такого регулятора тембра приведена а рис. VI.41. Предварительно усиленный сигнал подается на пере-енные резисторы Rl, R4, Rsn-i, с которых поступает на входы йльтров Z/, Z2, Zn- Для компенсации потерь, вносимых пассив-ыми фильтрами, используются усилители А2, A3, Лд. Сигналы выходов усилителей суммируются с помощью сумматора на рези-торах R3, R6, Rsn и подаются на общий усилитель Апх

\. Помехи в усилителях

Иу.мы усилителя обусловлены шумами транзисторов и пассивных лемёнтов, главным образом резисторов и оксидных конденсаторов, асчет шумовых параметров усилительных каскадов довольно -сложен [ может быть выполнен лишь после предварительного определения араметров шумовой эквивалентной схемы транзистора для выбран-юго режима работы [21. Для уменьшения уровня собственных шумов силительного каскада необходимо выбирать малошумящие транзи-торы, оптимальную проводимость источника сигнала (если это воз-южно) и оптимальный ток коллектора, который зависит от проводи-юсти источника сигнала и малосигнальных параметров транзистора., В паспортных данных на малошумящие транзисторы приводятся зна-1ения коэффициента шума (см. гл. IV, § 2), которые используются 1ля сравнения по шумовым свойствам транзисторов различных типов, работающих в одинаковых условиях. Поскольку транзистор мало-пумящего каскада должен работать в режиме малых токов коллек-юра, необходимо выбирать транзисторы с малым обратным током кол-icKTOpa (во много раз меньше тока коллектора в рабочем режиме). 3 противном случае режим работы транзистора будет существенно 1ависеть от температуры окружающей среды. Учитывая снижение статического коэффициента передачи тока транзистора при уменьшении ока коллектора, необходимо выбирать транзисторы, у которых эта 1ависимость проявляется слабее.

На уровень собственных шумов усилителя влияет способ выполне-1ия входного и последующих каскадов. Влияние последующих кас-садов тем слабее, чем больше коэффициент усиления мощности первого каскада. Поэтому первый каскад выполняют обычно по схеме с ОЭ. введение ООС по переменному току путем включения резистора R 1 цепь эмиттера или резистора обратной связи i?g в цепь коллектф - )аза (см. рис. VI.4,а) первого каскада приводит к повышению уровня цумов усилителя. Степень повышения уровня шумов определяется юотношением между внутренним сопротивлением источника сигнала I сопротивлением обратной связи и не зависит от глубины ООС. Чем 1еньше сопротивление R и чем больше сопротивление Rq, тем меньше !лияние ООС на уровень шумов. Поэтому при разработке малошумя-цих усилителей с ООС стремятся к тому, чтобы необходимая глубина ЮС достигалась при малом R и большом R по сравнению с сопро-ивлением источника сигнала. Для этого входные каскады усилителя
