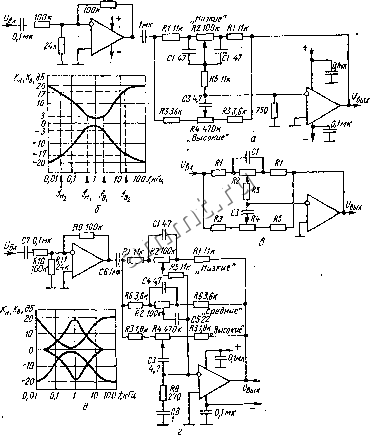

Читальный зал --> Конденсаторы постоянной емкости  CttOMifWB 50к\ \ ЧастотаHV f(k Л 20...500Ги.. Частота ВЧ 20кГц X.o.ismk ВАз.г R710k, JeMffp НЧ КвЮк т юк a2iQ= сбггмкх ЛАЗ ИЕ5532 ТемдрВЧ Рис. XI.7. тембра. Схема усовершенствованного регулятора ционально увеличить. Вместо указанных на схеме в регуляторе тембра можно использовать отечественные ОУ типов К1о7уД2, К140УД7 и т. п.. 1.8. Темброблок на операционном усилителе [29] Темброблок имеет входное сопротивление 47 кОм, выходное - несколько ом, выходное напряжение - не менее 8 В на нагрузке 2,2 кОм, что позволяет использовать его практически с любым усилителем мощности, напряжение собственных шумов на выходе не превышает 0,4 мВ, динамический диапазон 86 дБ. Для уяснения принципа работы следует . BAI [] уК27к\\   Рис. XI.8. Схема (а) и АЧХ (б) темброблока на ОУ. мысленно замкнуть накоротко конденсаторы С2 и С4 (рис. XI.8,я), а также отсоединить цепи резисторов R3 и R5 от входов ОУ (такое упрощение справедливо для области СЧ). В этом случае входной сигнал через разделительный конденсатор С1 и делитель напряления 1 (-20,8 дБ), образованный резисторами R1 и R6, поступает на .неинвертирующий вход ОУ, выход которого петлей ООС связан с ин-. вертирующим входом аналогичным делителем напряжения, поэтому коэффициент передачи темброблока равен единице(О дБ). После восстановления исходных соединений в крайнем левом (по схеме) положении движка резистора R4 регулятора тембра ВЧ цепь C3R3 при уве- ичении частоты все в большей степени шунтирует нижний резистор \6 входного делителя, обусловливая завал АЧХ темброблока пример-о на 15 дБ на частоте 20 кГц. Если движок резистора R4 находится крайнем правом положении, то с увеличением частоты, цепь C3Ro 1унтирует резистор R8 и тем уменьшает глубину ООС, обеспечивая одъем АЧХ на 15 дБ. В среднем положении движка оба эффекта омпенсируются и АЧХ темброблока плоская. Регулировка сопротив-ения резистора R4 оказывает незначительное воздействие на ход АЧХ а частотах ниже 1 кГц, поскольку при этом реактивное сопротивление онденсатора СЗ значительно превышает сопротивление резисторов \3 и R5. При дальнейшем понижении частоты сопротивления конден-аторов С2 и С4 сравнимы с сопротивлением резисторов R6 и R8. огда движок резистора R7 установлен в крайнее левое положение, онденсатор С2 не оказывает воздействия на цепь неинвертирующею хода ОУ. Конденсатор С4 зашунтирован резистором R7 с большим эпротивлением (50 кОм), ктубина ООС на НЧ увеличивается, что пределяет завал АЧХ на частоте 20 Гц, равный -15 дБ. В правом оложении движка резистора R7 конденсатор С4 замкнут накоротко, С2, включенный последовательно с нижним резистором входного елителя, обеспечивает падение его коэффициента деления с умень-1ением частоты. Подъем АЧХ на частоте 20 Гц составляет 15 дБ эис. Х1.8,б). Максимальное изменение коэффициента передачи на астоте 1 кГц не превышает =!= 1,5, дБ при любой комбинации положе-ий регуляторов тембра. Вместо указанного на схеме можно использовать любые ОУ, АЧХ Оторых скорректирована (имеет спад, не превышающий 6 дБ на ктаву) для значений коэффициента передачи ОСУ <: ООС, равного ркмерно 10. ,9. Регуляторы тембра по низким, редким и высоким частотам [11] акие регуляторы характеризуются- симметричностью АЧХ относи-гльно значения единичного усиления при регулировке вниз вверх , малыми нелинейными искажениями сигнала, так как вклю-ены в цепь ООС ОУ. Для работы используются линейные потенцио-етры. Схема распространенного регулятора НЧ и ВЧ с раздельной егулировкой (рис.- XI.9,а) позволяет при коэффициенте передачи, авном единице на частоте 1 кГц, регулировать сигналы с частотами-О Гц и 10 кГц по уровню на :±: 20 дБ при ллавцом изменении час-оты изгиба АЧХ. Значения элементов схемы рассчитываются Н такой последова-ельности. Выбирается сопротивление R2 произвольно равным 00 кОм. По формуле коэффициента передачи на НЧ = {R1 + - R2) IRI = 10 (+20 дБ) находится значение R1 - И кОм. По задан-ой частоте = 30 Гц (см. рис. Х1.9,б) вычисляются значения д1 = 10/д2 = 300 Гц и определяется емкость - конденсатора С/= = 1/(2зх/д17) = 4,82 10~*Ф= 47 пФ. Произвольно выбирается со-ротивление R5 равным сопротивлению /?7 = 11 кОм. По Формуле оэффициента передачи на ВЧ = (R1 + /?5 + 2R5) IR3 = 10 f 20 дБ) находится значение R3 = {1 + 2R5) I (10 - 1) = 3,6 кОм. 1о заданной частоте /2 = Ю кГц определяется емкость конденсатора 1/(2я/з2 <3) == 4,42 10- Ф 4,2 пФ. Из неравенства R4 10 (i?? + /?/ + 2R5) = 3,66 . Ю- Ом выбирается сопрогивленке езистора R4 = 470 кОм. При необходимости приведенные расчетные соотношения могут быть использованы для выбора элементов, 6беспечива1йщих другие усиления и частрты регулирования. На рис. Д 1.9,в показана модификация схемы регулятора тембра., Ее элементы можно рассчитать по следующим формулам, пользуйся методикой приведенного выше примера: /,2 = 1/(2я/?2С/); = 1/(2я/?5С5); . /,1= ]/(2я/?/С/); f ==1/[2л {Rl+R3 + 2R5)C3]s К\ + R2/R1; /Сз = 1 + + 2 R5) /R3.  Рис. XI.9. Схемы (а, в, г) и АЧХ (б, д) регулируемых тонкорректоров (а) второго (в) вариантов коррекции по НЧ - ВЧ и коррекции по НЧ - СЧ - первого ВЧ (г). На рис, XI.9,г показана .схема регулятора тембра,. позвол?1Ю-щего раздельно регулировать в широких пределах НЧ, СЧ и ВЧ участки спектра воспроизводимого сигнала. СЧ регулятор тембра {R2R6C4C5) является комбинацией НЧ и ВЧ регуляторов и пред-
