в ИСБП, структурная схема которого приведена на рис. У1П.29,5, функции импульсного стабилизатора и инвертора совмещены врегули-руемом инверторе, на который подается напряжение обратной связи с выхода блока питания. В зависимости от требований, предъявляемых к ИСБП, он может содержать различные дополнительные функциональные узлы и цепи: стабилизатор выходного напряжения, устройство защиты от перегрузок и аварийных режимов, цепи первоначального запуска, подавления помех и др. .

Особенности функциональных узлОв ИСБП. Напряжение на выходе сегевого выпрямителя ИСБП достигает значения, равного ампли-туде напряжения сети. При повышении напряжения сети на 10 % от поминального напряжение иа выходе этого выпрямителя равно около 340 В. При этом напряжение коллектор - эмиттер транзисторов инвертора достигает 700 В и более. С учетом этих напряжений необходимо выбирать диоды и конденсаторы сетевого выпрямителя и транзисторы инвертора. В сетевом выпрямителе используется, как правило, одиозвенный фильтр, причем сопротивлением фильтра является внут-реннее сопротивление выпрямителя. Номинальное напряжение конденсаторов фильтра должно быть не менее 350 В. Обязательным является включение на выходе или входе выпрямителя резистора, предназначенного для ограничения зарядного тока конденсатора фильтра при подключении блока к питающей сети. Для инвертора можно рекомендовать высоковольтные транзисторы типа КТ838А или КТ840А (Б), имеющие максимально допустимое импульсное напряжение коллектор-эмиттер /кэитах= 750...1500 В и максимально допустимый импульсный ток коллектора 7,5...8 А.

Для ИСБП совершенно недопустимо использование инверторов, частота переключения которых определяется насыщением - силового трансформатора, так как это приводит к аварийным режимам высоковольтных транзисторов, работающих в режимах, близких к предельно допустимым по току и напряжению [14]. Поэтому применяются инверторы с двумя трансформаторами (см. п. 6 этой главы).

В фильтрах выпрямителей вторичных напряжений оксидные конденсаторы работают на частотах 20...40 кГц при несинусоидальных напряжениях и токах. Амплитуды тока могут достигать 5А. Поэтому предъявляются требования малых эквивалентного последовательного сопротивления, эквивалентной последовательной индуктивности и полного сопротивления конденсаторов. Этим требованиям лучшб всего удовлетворяют конденсаторы типов К50-26, К50-27, К50-33. Во избежание перегрева оксидных конденсаторов их обычно шунтируют пленочными или керамическими конденсаторами емкостью 0,047... ...0,47 мкф.

Устройства защиты мощных транзисторов от перегрузок должны как можно быстрее отключать транзисторы при аварийном режиме, который может возникнуть вследствие бросков напряжения сети, короткого замыкания и обрыва в цепи нагрузки и других явлений. Принцип защиты заключается в подаче на базу мощных транзисторов запирающего напряжения при срабатывании порогового устройства. Сигналы о перегрузках по напряжению обычно образуются на выходе делителя напряжения, подключенного к соответствующим узлам блока питания, либо на выходе пикового детектора, подключенного к коллектору мощного транзистора или к обмотке трансформатора. Более эффективной является защита по токовым перегрузкам.

Простейший датчик тока - резистор в цепи эмиттера. Однако он неприменим для полумостовых двухтактных инверторов. Поэтому часто в качестве датчиков используют малогабаритные импульсные трансформаторы на кольцевых ферритовых магнитопроводах диамет-



ром 7... 10 мм. Первичная обмотка (один виток) включается в цепь коллекторноготока или тока выпрямительных диодов наиболее мощного источника вторичного напряжения. Вторичная обмотка содержит 30...40 витков и подключается через резисторный делитель напряжения к соответствующему входу узла управления. В этом случае легко осуществляется гальваническая развязка цепи датчика от сети. Такой же трансформатор можно использовать, если датчиком перегрузки является резистор, включенный в цепь нагрузки. В этом случае первичную обмотку включают в цепь маломощного тиристора (например, КУ101, КУ104, КУИО), а датчик-резистор подключают к управляющему электроду тиристора. При таком включении датчика перегрузки время срабатывания устройства защиты меньше, чем

R5 3,6 м.


R3270K С1.С2 200MKXW0B СЗ,С 0.5 МК 160 В

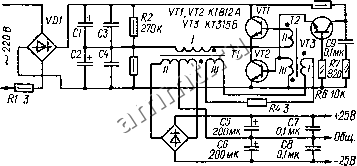

Рис VIII.30.. Схема простого импульсного сетевого блока питания.

при включении датчика в цепь выходного транзистора. Возможно использование нескольких датчиков перегрузки, сигналы которых логически суммируются при помощи логического элемента ИЛИ и поступают к узлу управленя;

Практические схемы импульсных сетевых блоков питания. На рис. VHI.30 приведена схема ИСБП мощностью около 180 Вт при токе нагрузки 3,5 А. Размах (двойная амплитуда) пульсаций выходного напряжения не превышает 2 % при токе нагрузки 3,5 А и частоте преобразования 27 кГц, выходное сопротивление не превышает 0,6 Ом [2].

Блок питания выполнен в соответствии со структурной схемой, приведенной на рис. УП1.29,а, без стабилизатора напряжения. Инвертор выполнен по полумостовой схеме (см. рис. УП1.26). Надежный запуск инвертора и его устойчивая работа достигаются с помощью узла запуска на транзисторе VT3, работающем в лавинном режиме.- После включения питания через резистор R5 заряжается конденсатор С9. Когда напряжение на нем достигает 50...70 В, транзистор VT3 лавинообразно открывается и конденсатор С9 разряжается. Импульс тока открывает транзистор VT2 и запускает инвертор.

Транзисторы VT1 и VT2 необходимо установить на теплоогводы площадью не менее 50 см каждый. Диоды VD2-VD5 можно зажать Между пластинчатыми теплоотводами (пять штук) из дюралюминия (40 X 30 мм) толщиной 2 .3 мм. Весь пакет стягивается винтами

19 7-40



МЗ X 30, изолированными от пластин трубками из полихлор, винила.

Трансформатор Т1 имеет магнитопровод из двух колец К31X 18,5>< Х7 из феррита марки 2000НН. Обмотка / содержит 82 витка про, вода ПЭВ-2 0,5, обмотка - 16+ 16 витков провода ПЭВ-2 1,0, обмотка / - 2 витка провода ПЭВ-2 0,3. Трансформатор Т2 имеет кольцевой магнитопровод КЮ X 6 X 5 из феррита марки 2000НН. Обмотки выполнены из провода ПЭВ-2 0,3. Обмотка / содержит 10 витков, обмотки и / - по 6 витков. Обмотки / обоих трансформаторов размещены равномерно по магнитопроводу, обмотка / трансфор. матора Т1 размещается на месте, не занятом обмоткой . Обмот. ки изолированы между собой лентой из лакоткани. Между обмотками / и 77 трансформатора Т1 изоляция трехслойная, между остальными обмотками - однослойная. Транзисторы типа КТ812А можно заменить транзисторами типов КТ812Б, КТ809А, КТ704А- КТ704В.

Схема ИСБП, предназначенного для питания выходных каскадов стереофонического усилителя с выходной мощностью 2 X 20 Вт, приведена на рис, VHI.31.

Основные параметры блока: номинальная мощность нагрузки 100 Вт, выходное напряжение не менее =t: 27 В при номинальной выходной мощности и не менее =1: 31 В при выходной мощности 10 Вт, КПД - около 85 % при номинальной выходной мощности, частота преобразования - 25...30 кГц [14].

Инвертор блока питания выполнен по схеме двухтактного полумостового автогенератора (см. рис. У1П.26). Для первоначального запуска инвертора применен узел запуска на транзисторах VTlvi VT2. В положительный полупериод сетевого напряжения через одно нз плеч выпрямительного моста и резистор R1 заряжается конденсатор С2. Одновременно заряжается конденсатор С1 и, когда напряжение на нем достигает 0,6...0,7 В, оба транзистора открываются, а конденсатор С2 разряжается через них и первичную обмотку трансформатора Т1. При этом открывается транзистор УТЗ и возбуждается инвертор.

Отрицательная полуволна напряжения на обмотке трансформатора ТЗ выпрямляется диодами УВ1 и VD2 и заряжает конденсатор С/. Резистор R6 ограничивает напряжение на конденсаторе С/. Отрицательное напряжение на конденсаторе С1 запирает транзистор УТ2, поэтому узел запуска не может работать при последующих положительных полупериодах сетевого напряжения.

Блок питания выходит на номинальную мощность двумя ступенями. В начале работы мощный резистор R9 включен в цепь заряда конденсаторов фильтра выпрямителя, поэтому напряжение питания инвертора ниже, чем в номинальном режиме. Через несколько миллисекунд после включения напряжения сети срабатывает реле К1, подключенное к выходу блока питания через интегрирующую цепочку R8C11. Контакты реле замыкают резистор R9, и блок питания выходит врежим номинальной мощности. Для уменьшения длительности фронтовимпульсов тока, протекаю;це10 через транзисторы инвертора, применен трансформатор тока Т2, с помощью которого образуется ПОС.

Трансформатор Т1 выполнен на кольцевом магнитопроводе КЮ X X 6 X 4 из феррита марки 2000НМС, обмотки - из провода ПЭВ-2 0,31. Обмотка / содержит 8 витков, остальные обмотки - по 4 витка. Трансформатор Т2 выполнен на кольцевом магнитопроводе КЮ X X 6 X 4 из феррита марки 2000НМЗ, обмотки намотаны проводом ПЭВ-2 0,41. Обмотка / представляет собой один виток, обмотка
