Читальный зал --> Конденсаторы постоянной емкости шает I пФ, тангенс угла диэлектрических потерь - не более 0,01, сопротивление изоляции - не менее 100 МОм. Переключатели типа МПВ-1 выпускаются двух видов: с одним замыкателем на восемь положений (одно направление) и двумя замыкателями на четыре положения (два направления). Габаритные размеры 22 X 13 X 12 мм, масса - не более 4 г. Модульные переключатели типов П2К (кнопочный) и П2КЛ (клавишный) составляется из отдельных ячеек (модулей) с различным числом контактных групп. Изготовляются пять типов ячеек с числом контактных групп на переключение 2; 4; 6; 8, а также так называемая нулевая ячейка (без контактов), предназначенная для одновремен-   Рис. 11.12. Малогабаритные переключатели: МПН1; 2 - ПМ; 3 - МПВ-1; 4 - П2К (две модификации). ного возврата всех включенных ячеек в исходное положение. Все ячейки имеют одинаковые размеры, за исключением длины, которая Зависит от числа контактных групп. В зависимости от назначения переключателя ячейки с различным числом контактных групп можно Таблица 11.20. Допустимые электрические нагрузкя для микропереключателей типа МП
Примечание. В числителе дроби указаны значения, соответствующие активной, в знаменателе-индуктивной нагрузке контактов. собирать на металлической арматуре в каком-либо порядке с любым из трех возможных шагов: 10; 15 или 20 мм. Переключатель может состоять из одной ячейки, используемой как отдельный переключатель, из 2...19 ячеек при шаге 10 мм или из 2...10 при шагах 15 и 20 мм. Клавишный переключатель отличается от кнопочного .тем, что к нему добавляется механизм, превращающий блок нажимных кнопок в клавиатуру. Допустимый постоянный ток через контакты при активной нагрузке составляет 0,1 А при напряжении 250 В и 1 А при 12 В, допустимый переменный ток (при частоте 50 Гц) - 0,2 А при напряжении 250 В и 1,5 А при 12 В. Емкость между контактами - около 1,5 пФ, тангенс угла диэлектрических потерь на частоте 1 МГц - не более 0,05, сопротивление изоляции в нормальных условиях - не менее 1 ГОм.
20,3 0 -ф- Рцс. II. 13. Габаритные чертежи микропереключателей типа МП: а -МП7; б -МП1-1, МПЗ-1, МП5; в -МП9, МПЮ, МПП; г - МП12. Микропереключатели типа МП представлены на рис. П.13, а допустимые для них электрические нагрузки приведены в табл. П.20. Сопротивление изоляции микропереключателей - не менее 1000 МОм (при нормальных условиях), масса микропереключателей типов МП1-1, МПЗ-1, МП5 - 3,5 г, типов МП9, МПЮ, МПП - 2,7 г, типа МП7- 0,8 г, типа МП12 - 0,7 г. Перед установкой микропереключателей в аппаратуру после длительного хранения необходимо произвести их тренировку (не менее 15 переключений). Таблица 11.21. Допустимые электрические нагрузки для переключателей типа тумблер
Переключатели типа тумблер предназначены для коммутации электрических цепей постоянного и переменного токов. Габаритные чертежи этих переключателей приведены на рис. 11.14, а основные  Ш~нгв 2 3 5 6 /2,2

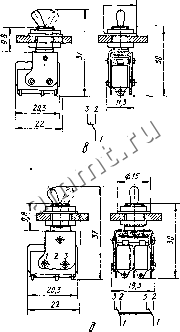

 Рис. 11.14. Габаритные чертежи переключателей типа тумблер : а - П1Т-1-1; б - П2Т-1-1; в~ МТ1; г - МТЗ; д - МТД1; е -МТДЗ. параметры - в табл. 11.21. Сопротивление изоляции переключателей - не менее 1000 МОм (при нормальных условиях). При их пере ключении следует переводить рукоятку из одного крайнего положения в другое без остановки.
