частоты /кр, при которой резко увеличивается tg б. Обычно пользуются понятиями при tg б = 0,1 и /р при tg б 0,02. Чем выше начальная магнитндя проницаемость вещества, тем меньше граничная частота.

Магнитотвердые материалы характеризуются высокой коэрцитивной силой (более 4 кА/м) и применяются для изготовления постоянных магнитов. К магнитотвердым материалам относятся некоторые углеродистые стали, вольфрамовая, хромистая и кобальтовая стали, сплавы альни, альниси, альнико и магнико, а также ферриты кобальта и бария.

Магнитомягкие материалы характеризуются высокой магнитной проницаемостью, небольшой коэрцитивной силой (менее 4 кА/м) и малыми потерями на гистерезис. Их можно разделить на три группы.

1. Металлические магнитные материалы (железо и его сплавы) применяются в основном в диапазоне звуковых частот. Наиболее ВЧ металлический магнитный материал - перма,ллой производится в виде лент толщиной до 0,01 мм. Достоинство лучших металлических магнитных материалов - высокая магнитная проницаемость (до 100000) на низких частотах. *

Сталь электротехническая представляет собой сплавы железа и кремния (до 4,8 %) и изготовляется в виде листов и лент толщиной от 0,05 до 1 мм. Цифры марок стали обозначают: первая - класс по структурному состоянию и виду прокатки (1 - горячекатаная, 2 - холоднокатаная изотропная, 3 - холоднокатаная анизотропная); вторая- массовая доля кремния (О - не более 0,4%, нелегированная, 1 - 0,4...0,8 %, 2 - 0,8...1,8 %, 3 - 1,8...2,8 %, 4 2,8...3,8 %, 5 - 3,8...4,8 %); третья - группу по основной нормируемой характеристике (О - удельные потери при В= 1,7 Тли частоте 50 Гц; 1 - удельные потери при В = 1,5 Тл и частоте 50 Гц; 2 ~ удельные потери при Б = 1 Тл и частоте 400 Гц для горячекатаной и пр и В = 1,5 Тл и частоте 400 Гц для холоднокатаной анизотропной; 6 - магнитная индукция в слабых магнитных полях при Н = = 0,4 А/м; 7 - магнитная индукция в средних магнитных полях при я = 10 А/м); четвертая - порядковый номер стали (ГОСТ 21427.0-75).

Основные параметры электротехнических сталей некоторых марок приведены в табл. 1.12. Графики зависимости динамической магнитной

Таблица 1.12. Основные параметры электротехнических сталей

Марка

новое обозначение

старое обозна--чение

Магнитная проницаемость

начальная

максимальная

Коэрцитивная сила, А/см

Магнитная индукция при Н - = 20А/см, Тл

Удельное электрическое сопротивление, Ом uulu

1411

1511

1512

1561

1562

1572

3411

3412

Э320

250 300 400 600 600 600 500 800

5500 6000 7000 10000 7000 7000 16000 33000

0,44 0,36 0,32 0,2

0,2 0,12

1,52 1,49 1,49

7.7 . 10-**

8.8 . 10-** 1,3*2 1.81

. 1.73

0,52

0,55

0,55

0,55

♦ При Я = 8 мА/см и толи;ине листа 0,35 мы. При Я 10 А/м.



проницаемости от амплитуды индукции 5 при различных значениях напряженности подмагничивающего поля Яо широко распространенных марок электротехнической стали представлены на рис. 1.3, а гра*


Рис, 1.3. Зависимость динамической магнитной проницаемости от амплитуды магнитной индукции и на-прякениости подмагничивающего поля для электротехнической стали марок 1512 (штриховые кривые) и 3411 (сплошные кривые).

фики зависимости обратимой магнитной проницаемости от напряженности подмагничивающего поля - на рис, 1.4.

Стали марок 1411, 1511, 1512 широко применяются для изготовления магнитопроводов дросселей и трансформаторов, работающих в ди-


А5%-ный пермаллой

.Пермендюр

2000 4000 Н/м

Рис. 1.4. Зависимость обратимой магнитной проницаемости от напряженности подмагничивающего поля некоторых ферромагнитных сплавов (при оптимальном не! агнитном зазоре).

апазоне звуковых частот. На более высоких частотах применяют сталь 1521, изготовляемую в виде листов толщиной 0,1...0,35 мм и отличающуюся меньшими удельными потерями. Наиболее высокими маг-




нитными свойствами обладают холоднокатаные стали марок 3411, 3412, 3413, которые, кроме того, характеризуются улучшенными магнитными свойствами вдоль проката. Эти стали выпускаются в виде листов и лент. Электротехнические стали очень чувствительны к механическим воздействиям. Поэтому после механической обработки (резка, штамповка и т. п.) их подвергают отжигу.

Пермаллой - магннтомяский сплав на основе никеля и железа с высокой магнитной, проницаемостью в слабых магнитных полях (при напряженности поля менее 0,1 коэрцитивной силы) на низких частотах. С увеличением содержания никеля магнитная проницаемость пермаллоя повышается, однако возрастают удельные потери и уменьшается индукция насыщения. При повышении частоты, а также напряженности подмагничивающего (постоянного) поля магнитная

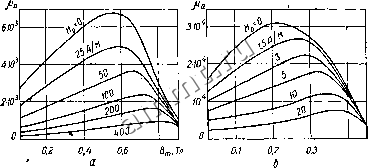

Рис. 1.5. Зависимость динамической магнитной проницаемости листового пермаллоя толщиной 0,2 мм от амплитуды агнитной индукции и напряженности подмагничивающего поля: а -45 Н; 6 - 73 НХ.

проницаемость пермаллоев резко уменьшается. На рис. 1.4 и 1.5 представлены зависимости магнитной проницаемости пермаллоев от параметров магнитного поля. Пермаллои очень чувствительны к механическим воздействиям. При изготовлении деталей из пермаллоя следует избегать ударов, рихтовки и т. п. Во избежание деформаций, приводящих к ухудшению магнитных свойств магнитопровода из пермаллоя, его пластины должны быть сжаты слабо, а обмотка не должна сдавливать магнитопровод.

Пермаллои выпускаются в виде холоднокатаных лент толщиной 0,02...-2 мм, горячекатаных листов толщиной 3...22 мм и горячекатаных прутков диаметром 8... 100 мм и поставляются в термически необработанном состоянии. После изготовления деталей их термически обрабатывают для улучшения магнитных свойств. Основные параметры пермаллоев приведены в табл. 1.13.

Пермаллои с малым содержанием никеля марок 45Н и 50Н применяются для изготовления >лагнитопроводов малогабаритных трансформаторов, дросселей и других намоточных узлов, работающих с постоянным подмагничиванием, а также в магнитных цепях, работающих в слабых постоянных магнитных полях. Легированные пермаллои марок 38НС, 42НС и 50НХС отличаются повышенным удельным электрическим сопротивлением и поэтому применяются для изгйтовления магнитопроводов трансформаторов, катушек индуктивности и других
