него по схеме вывода), вторая - три витка провода ПЭВ-1 0,1, намотанных виток к витку. Оба контура снабжены подстроечниками М600НН-2-СС 2,8 X 12. Катушки L5-L7 фильтров ПЧ намотаны на четырехсекционные унифицированные каркасы от приемника Селга-404 , помещенные в трубчатые ферритовые сердечники,- а затем в алюминиевые экраны. Катушка L6 состоит из 115 витков провода ПЭВ-2 0,12, намотанных во всех четырех секциях, L5 - из шести витков того же провода, намотанных поверх катушки L6, L7-из 100 витков этого же провода, намотанных внавал во всех четырех секциях. Для подгонки индуктивности использованы подстроечники М600НН-2-СС 2,8 X 12. Трансформатор преобразователя напряжения выполнен на кольцевом сердечнике типоразмера М1000НМ-А-К 10 X 6 X 4,5. Его первичная обмотка содержит 50 +50 витков провода ПЭВ-2 0,1, вторичная - 200 витков провода ПЭВ-2 0,07. Частота преобразования 40...60 кГц. В приемнике применена динамическая головка зарубежного производства WR344 (номинальная мощность- 1 Вт, полное сопротивление звуковой катушки на частоте 1 кГц - 8 Ом). Вместо нее можно использовать головку 0,25ГД-10, применяемую в переносных телевизорах Электроника . Телескопическая антенна - от. любого промышленного приемника. Вместо аккумуляторной батареи можно использовать батарею Крона , однако в этом случае емкость конденсатора С24 необходимо увеличить до 1000 мкФ.

При налаживании подбором резисторов R14, R15 устанавливают потребляемый приемником ток в пределах 4...5 мА, а пределы изменения (2...22 В) напряжения смещения варикапов - подбором стабилитронов VD2, VD3. Резистор R11 подбирают таким, чтобы при минимальном (около 6 В) напряжении питания ток через стабилитрон VD4 был не менее 0,5 мА. Катушками L6 и L7 настраивают ФПЧ на середину полосы пропускания ПКФ - по максимуму шумов на выходе приемника.

4. Приемники сигналов с частотной модуляцией в диапазоне ультракоротких волн и декодеры стереосигналов

4.1. Приемник с фазовой автоматической подстройкой частоты [19]

Приемник рассчитан на прием программ РВ станций в диапазоне частот 65,8...73 МГц, его отличительными качествами являются работоспособность при низком напряжении питания (6 В) и повышенная термостаильность. Сигнал, принятый антенной WA1 (рис. ХП.18), поступает на входной контур L1C1C2, настроенный на СЧ УКВ диапазона, а с него через цепь R2C3 - на смеситель, выполненный на диодах VD2, VD3, включенных встречно-параллельно. Гетеродин выполнен по схеме мультивибратора со стабилизацией напряжения генерации коллекторными переходами БТ VT1 и VT2. Частота настройки гетеродинного контура L2C8C9VD4 в два раза ниже частоты принимаемого сигнала, по диапазону гетеродин перестраивается КПЕ С9, автоподстройку обеспечивает варикапная матрица VD4, включенная парадлельно контуру, на смеситель напряжение поступает через цепь R5C6. Резистор R5 уменьшает возможность преобразования частоты смесителем на гармониках гетеродина, что существенно повышает стабил&1зрсть схемы смеситель - гетеродин при перестройке по частоте Б УКВ диапазоне,



с выходом смесителя сигнал через резистор R6 поступает на УПТ (БТ VT3, VT4), начальное напряжение смещения на диодах смесителя соответствует смещению на входе УПТ и обеспечивается диодом VD1, резисторами R2 и R4. Петля ФАПЧ образована резистором F112, через который напряжение с выхода УПТ подается на варикапную матрицу гетеродина. Нулевой потенциал на обоих анодах матрицы обеспечивается резистором R8. Устойчивость работы сиртемы слежения за частотой при изменении уровня принимаемого сигнала обеспечивается лестничным фильтром, состоящим из элементов R7, С7, R11, СИ и емкости коллектор - база БТ ]7ТЗ. Помимо петли ФАПЧ .сигнал слежения, являющийся модулирующим сигналом ЧМ радиостанции, через цепь предыскажений R13C13 поступает на вход усили-

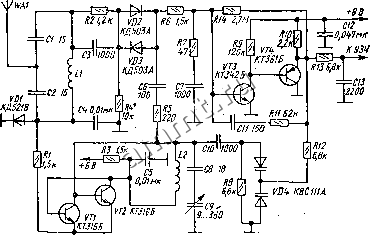

Рис. XII.18. Схема приемника УКВ диапазона с ФАПЧ и с повышенной термостабильностью.

теля 34. Все аапряжения, определяющие балансировку УПТ, при изменении температуры изменяются пропорционально в одну сторону, так как термостабильность напряжения в точке соединения резисторов R2 и R4 определяется переходом кремниевого диода VDl, системы смеситель - гетеродин - переходами диодов VD2, VD3 и транзисторов VT1, VT2, а входного напряжения УПТ - эмиттерным переходом БТ УТЗ. Дополнительная устойчивость обеспечивается цепью ООС в УПТ через R14, ООС ограничивает его коэффициент усиления по напряжению до 1000...2000.

Устройство смонтиров-ано на планке диапазона ДВ приемника ВЭф-201. При монтаже использованы резисторы типа МЛТ и конден-еаторы - КТ (С/, С2, С8) и КМ (остальные), С9 ~ секция блока КПЕ приемника ВЭФ-201.

Катушка L1 намотана на корпус резистора МЛТ-1 сопротивлением более 100 кОм и содержит восемь витков провода ПЭЛШО 0,5, катуш- ка L2 - на каркас гетеродинного контура ДВ диапазона (на нижней, не секционированной его половине) и состоит изДевяти витков провода ПЭЛШО 0,3.

Транзистор КТ361Б можно заменить на КТ3107 с любым буквенным индексом и статическим коэффициентом передачи тока /1219- не ме-



нее 100, КТ342Б - на КТ3102 с кэ не менее 200, КТ316Б - на любые этой серии или КТ368. Вместо диодов КД503 можно использовать КД512А, КД514А, вместо КД521В - любой другой диод этой серии.

Налаживание начинают подбором резистора R4 при отключенной антенне до получения на выходе УПТ постоянного напряжения 2,5.,.3 В, затем, подключив антенну и изменяя расстояние между витками катушки L2, устанавливают необходимый диапазон перестройки гетеродина. При чрезмерно сильном сигнале эффект проскакивания радиостанции, наблюдающийся из-за слишком большой полосы удержания ФАПЧ, устраняют уменьшением длины телескопической антенны. Потребляемый приемником ток не превышает 4,5 мА, работоспособность сохраняется при снижении напряжения питания до 4,5 В.


--jj--1 ГТ311Е

Ck 0,01 MK

4.2. УКВ ЧМ приемники фазовой автоматической подстройкой частоты [10]

В приведенных ниже простых приемниках прямого преобразования с ФАПЧ, реализуемой непосредственной синхронизацией частоты гетеродина принимаемым сигналом, используется радиоприемное устройство, показанное на рис. ХП.19,- ПрЧ с совмещенным гетеродином, выполняющий одновременно функции СД. Входной контур LIC2 настроен на частоту принимаемого сигнала, а контур гетеродина L2C6 - на частоту, равную ее половине. Преобразование происходит

- на второй гармонике гетеродина, поэтому ПЧ лежит в звуковом диапазоне. Функции управления частотой гетеродина выполняет транзистор VT1, выходная проводимость которого, шунтирующая контур L2C6, зависит от коллекторного тока и от выходного сигнала приемника. Как гетеродин, БТ VT1 включен по схеме ОБ, а как ПрЧ - по схеме ОЭ. Входной сигнал поступает на базу с широкополосного контура L1C2, настроенного на СЧ (70 МГц) принимаемого диапазона. Гетеродин перестраивается в диапазоне частот 32,9...36,5 МГц и частота его второй гармоники находится в границах РВ УКВ диапазона 65,8... 73 МГц. С целью увеличения амплитуды второй гармоники гетеродина, от которой зависит эффективность работы приемника, емкость конденсатора ПОС С7 выбрана в 2...3 раза большей, чем это требуется для генерации на основной частоте. Как СД, БТ VT1 включен по схеме ОБ, он обеспечивает усиление сигнала 34 (ПЧ), примерно равное отношению сопротивлений резисторов R2/RS; цепь R2C3 блокирует гетеродин по радиочастоте и является нагрузкой СД. Постоянная времени этой цепи позволяет пропустить всю полосу частот, занимаемую комплексным стереосигналом (при приеме только монофонических передач емкость конденсатора СЗ увеличивают до получения 50 мкс, что является стандартным значением постоянной времени). Напряжение на выходе приемника 10...30 мВ достаточно, чтобы слушать радиопередачи на телефоны, подключенные вместо резистора R2, и мало зависит от уровня сигнала принимаемой станции. По чувствительности приемник не уступает сверхрегенеративному, но в отли-

R3 W0

Рис, XII. 19. Схема ПрЧ с совмещенным гетеродином - СД.
