циент сглаживания, однако снижается КПД фильтра. Обычно выбирают R1 ~ 80... 100 Ом, а R2 - цорядка десятков килоом. Емкость конденсатора определяют по формуле

С1 = lOmfRl,

где Cl - емкость, мкФ; т - - число фаз выпрямителя; / частота питающей сети, Гц; R1 - сопротивление. Ом.

В фильтрах, схемы которых приведены на рис. УП1.5,б, в, г, функции резистора, включенного в цепь эмиттера транзистора, выполняет йагрузка фильтра, поэтому КПД этих фильтров выше. Для фильтра, схема которого приведена на рис. Vni.5,6, напряжение коллектор - эмиттер должно быть на 2...3 В больще амплитуды пульсаций на входе фильтра. Сопротивление резистора R в цепи базы можно опре-

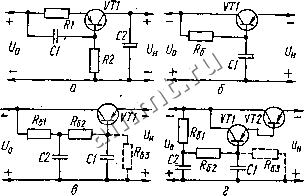

Рис VIII.5, Различные варианты ( фильтров на транзисторах.

е) схем сглаживающих

делить по формуле R ~ Ь\/1, где ток базы, определяемый

по выходным характеристикам транзистора в зависимости от заданного тока нагрузки 1. Емкость конденсатора в цепи базы определяют по формуле

С1 106<7/(n/n/i?g),

где С/ - емкость, мкФ; q - коэффициент сглаживания! /и--число фаз выпрямителя; / - частота питающей сети, Гц; Rq - сопротивление. Ом.

Коэффициент сглаживания фильтра без резистора R1 значительно ниже, а температурная стабильность выше, чем фильтра с резистором R1. Коэффициент сглаживания уве.дичивается при увеличении сопротивления резистора R (уменьшении тока нагрузки). Его можно уЬе- личить в 1,5...3 раза, если резистор R заменить двумя резисторами, включив между ними конденсатор (см. рис. VOLS,в). Сумма сопротивлений этих резисторов должна быть равна сопротивлению в фильтре, схема которого приведена на рис. УП1.5,б. Емкости конденсаторов можно определить по формулам

С1 160<?Й22бМ; 2- 3 10У{т!Н22б)г



где 226 - параметр транзистора (см. гл. IV, п. 2), мкСм; С1 п С2 - емкости, мкФ; Rq - сопротивление, кОм; / - частота сети, Гц.

При малом коэффициенте усиления тока транзистора или большом токе нагрузки сопротивление резистора R получается малым и может оказаться, что С2 > С/. В этом случае емкости конденсаторов следует определить по формулам

С1 = т Vq {qhle + mP/mfi С2 = 160 K/(/n/i?g),

где С/ и С2 - емкости, мкФ; /1326 - параметр транзистора, мкСм} Rq - сопротивление, кОм; / - частота сети, Гц.

Для увеличения коэффициента сглаживания можно применить составной транзистор (см. рис. VIII.5,г). Поскольку ток базы транзистора VT1 значительно меньше тока базы транзистора VT2, сопротивление резистора Rq в данном фильтре может быть значительно больше, чем в фильтре с одним транзистором. Кроме того, результирующее сопротивление цепи эмиттер - коллектор составного транзистора для переменного тока значительно больше, чем одиночного. При токах нагрузки более 3...5А целесообразно применять транзисторы, составленные из трех транзисторов.

Чтобы повысить температурную стабильность фильтра, следует подавать напряжение в цепь базы от делителя напряжения. Для этого включают дополнительный резистор Rq (см. рис. VIII.5, б, г). Сопротивления делителя напряжения можно определить по формулам

63 б5 61 = 62 = 0.5 Rq/U,

где (/д - напряжение на нагрузке фильтра. Фильтр с делителем напря жения в цепи базы транзистора менее чувствителен к смене экземпля ров транзисторов. Однако при введении делителя напряжения умень шается коэффициент сглаживания, поскольку сопротивление R -{ + R2 получается меньшим.

- Транзисторы для сглаживающих фильтров выбирают в зависимо сти от тока нагрузки, падения напряжения на фидьтре и рассеивав мой на транзисторе мощности. В некоторых случаях транзисторы уста Навливаются йа теплоотводах (радиаторах).

5. Стабилизаторы напряжения постоянного тока

Основные параметры стабилизаторов напряжения. Коэффициент не-Стабильности по напряжению - отношение производной выходнол напряжения по входному напряжению к выходному напряжению. Hi практике коэффициент нестабильности по напряжению определяю йо формуле

где Ки-коэффициент нестабильности, %/В; U. - выходное на пряжение. В; АУи AU- абсолютные изменения входного и вы ходного напряжений соответственно, В,



Коэффициент нестабильности по то/сг/- относительное изменение выходного напряжения при изменении выходного тока в определенных пределах:

Kilj- 100 о/о.

Коэффициент стабилизации напряжения - отношение относительных изменений входного и выходного напряжений (прн постоянном выходном токе):

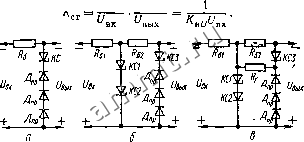

Рис. VIII.6. Схемы одиокаскадного (а) и двухкаскадных {б, в) ППС с балластным резистором.

, Выходное сопротивление стабилизатора - производная выходного напряжения по выходному току:

н/вых

Коэффициент полезного действия - отношение мощност-и на выходе стабилизатора к мощности на входе.

Коэффициент сглаживания пульсаций - соотношение напряжения пульсаций на входе стабилизатора и на выходе. Для некоторых стабилизаторов коэффициент сглаживания пульсаций примерно равен коэффициенту стабилизации напряжения.

Полупроводниковые параметрические стабилизаторы (ППС) - наиболее просгые. Они характеризуются сравнительно невысокими коэффициентами стабилизации, большим выходным сопротивлением (единицы и десятки ом), низким КПД. В таких стабилизаторах невозможно получить точное значение выходного напряжения и регулировать его.

Принцип работы П-ПС основан на использовании нелинейности ВАХ кремниевых стабилитронов и стабисторов (см. гл. IV). Простейший ППС представляет собой делитель напряжения, состоящий из резистора и кремниевого стабилитрона или стабистора. Нагрузка подключается параллельно кремниевому стабилитрону (КС). Для термокомпенсации изменений напряжения на КС и, следовательно, на нагрузке последовательно КС включают полупроводниковые диоды в прямом направлении Д (рис. VIII.6). Если стабилизатор предназначен для работы в узком интервале температур, термокомпенсация не нужна. Тип и количество КС выбирают в зависимости от необходимого напряжения на нагрузке и тока нагрузки. Выходное напряжение стабилизатора равно сумме напряжений на последовательно вклю-
