напряжение гетеродина на эмиттерах транзисторов составляет 20... ...30 мВ.

На транзисторах можно выполнить также.балансные смесители (см. выше), причем ПТ могут использоваться и в пассивном режиме (без напряжения питания). Балансные схемы смесителей широко используются в ИМС.

Смеситель, схема которого приведена на рис. УП.24, отличает* низким уровнем шумов и хорошим подавлением колебаний гетеродина на выходе. Крутизна преобразования при напряжении гетеродина 1 В частотой 500 кГц составляет 2,5 мА/В, частотой 28 МГц - 1,2 мА/В. Напряжение гетеподинаподавляется (без учета подавления контуром ПЧ) относительно максимального выходного напряжения сигнала не менее чем на 40 дБ при частоте 500 кГц и не менее чем на 20 дБ при частоте 28 МГц. Максимальное напряжение входного сигнала 0,9 В. Резистор R2 создает глубокую ООС. По переменному току (этот резистор зашунтирован сопротивлением канала транзистора VT2, работаюш,его в пассивном режиме. Сопротивление канала изменяется с частотой гетеродина. При этом изменяется глубина ООС и, следовательно, крутизна характеристики прямой передачи транзистора VTh Таким образом, преобразование частоты происходит не на НЭ, а на элементе с переменным параметром (крутизной). Степень подавления колебания гетеродина на выходе определяется проходной емкостью транзистора VT2. В смесителе можно применить ПТ других типов (желательно с большей крутизной). Приемник с таким смесителем может иметь высокую ч\вствительносг-> (порядка сотых долей микровольта при входном сопротивлении 50 Ом).

Гетеродинные преобразователи частоты отличаются меньшими размерами и поэтому широко используются в простых переносных и портативных приемниках, работающих в диапазонах ДВ и СВ. Однако эти ПрЧ требуют тщательного подбора режима транзисторов, поэтому они сложнее в наладке. Кроме того, в гетеродинных ПрЧ транзисторы не могут работать на частотах, близких к граничной. Гетеродинные ПрЧ выполняются на одном транзисторе (рис. VI 1.25,о) или по каскодной схеме (рис. VII.25,б, в). Сигнал обычно подают в цепь базы. Контур ПЧ включают последовательно с катушкой связи L2 гетеродина (рис. VII.25,а, б). На работу гетеродина это не оказывает заметного влияния. Однако напряжение гетеродина взаимодействует с гармониками ПЧ, которые входят в состав тока коллектора. В результате на выходе приемника могут появляться интерференционные свисты.

Каскодные схемы ПрЧ позволяют получать больший коэффициент передачи благодаря резкому ослаблению паразитной обратной связи между входной и выходной цепями. Коэффициент передали таких ПрЧ на БТ можно довести до 80...100,-в то вре.мя как в обычных он равен 20...30. Контур гетеродина в ПрЧ, схема которого приведена на рис. VII.25,б, образован катушкой индуктивности L2 и конденсаторами С4, Со. Фазирующая цепь R4C2 способствует работе гетеродина на частотах, превышающих граничную частоту транзистора VTL Поскольку выходное сопротивление транзистора VT1 достаточно велико, ФПЧ включен непосредственно в цепь коллектора.

Каскодная схема ПрЧ, представленная на рис. VII.25,в, отличается тем, что позволяет изменять р широких пределах коэффициент передачи с помощью- напряжения АРУ, подаваемого на базу транзистора VT3. Если это напряжение превышает-напряжение на базе транзистора VT1, транзистор VT3 открывается, и ток коллектора транзистора VT2 перераспределяется между транзисторами VT1 н VT3.



Прн этом режим транзистора VT2 лочти не изменяется. Коэффициент передачи может быть уменьшен в 1000...2000 раз.

Схема гетеродинного ПрЧ с динамической нагрузкой может быть составлена на основе схем, приведенных на рис. УП.21,б и рис. VII.25,й. Такой ПрЧ имеет более высокий коэффициент передачи (100...300) и меньший коэффициент шума (в несколько раз), чем обычный гетеродинный ПрЧ.

Смесители для приемников прямого преобразования {гетеродин-ных ! отличаются тем, что на их выходе образуется сигнал звуковой частоты. Такие смесители должны выполняться так, чтобы возможно

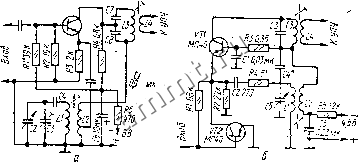

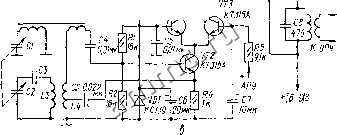

Рас, VJI.25. Схемы гетеродинных преобразователей частоты: а - иа одном БТ; б - каскодная; - на основе дифференциального каскада.

слабее проявлялся эффект прямого детектирования сильных мешающих сигналов и прохождение колебаний тетеродина в цепь антенны было минимальным. Этим требованиям удовлетворяют балансные смесители при условии точной балансировки, которая возможна только в узком диапазоне частот. Поэтому в диапазонных гетеродинных приемниках применяют смесители па НЭ с ВАХ, описываемой приближенно уравнением кубической параболы: i - аи \- bi?, где а и b - постоянные коэффициенты. Такую характеристику можно получить, если соединить встречно-параллельно два однотипных кремниевых диода с одинаковыми параметрами. Упрощенная схема смесителя на встречно-параллельно включенных диодах приведена на рис. VII.26,а. На вход смесителя подается сумма напряжений сигнала i/c и гетеродина Up : и ~ и cos 2n/g + Up cos 2я/,. Нагрузка зашунти-



рована конденсатором Сн. Подставляя выражение для U в уравнение Кубической параболы, найдем, что в цепи НЭ буДут протекать токи частот сигнала гетеродина и продуктов преобразования с частотами 2fj. д. Поскольку напряжение гетеродина всегда намного больше, чем напряжение сигнала, то амплитуды остальных продуктов преобразования оказываются пренебрежимо малыми. Конденсатор имеет малое сопротивление для всех высокочастотных токов, поэтому на иагруаке выделяется лишь напряжение с частотой (2/р - [), а постоянная составляющая отсутствует вследствие симметрии вольт-амперной характеристики НЭ. Поэтому мощные мешающие сигналы не детектируются и, следовательно, не создают помех. Очевидно, что для нормальной работы смесителя частота гетеродина должна быть вдвое ниже частоты сигнала. Благодаря этому входной контур в боль-шоймере ослабляет прохождение колебания гетеродина в цепь антен-



Рис. Vll.26. Схемы смесителей частот на НЭ, включенных ветр-ечно-параллельно) а-упрооценная; &-практическая на диодях; в-на ПТ.

ны. Вторая гармоника не ослабляется, однако ее уровень, как правило, очень мал. Практическая схема смесителя приведена пк рис. УИ.26,б. Входной контур L1CU связанный с антенной, настраивается на частоту сигнала f, контур гетеродина L4C2 - на частоту /./2. Нагруз-кой смесителя является ФНЧ L5C3C4 с частотой среза, равной максимальной воспроизводимой частоте звукового сипгала. Звуковой сигнал с его выхода подается на вход УЗЧ.

В смесителях частот приемников прямого преобразования реко мендуется использовать диоды типа КД503А. Несколько худшие результаты получаются при использовании диодов типов Д104; Д105. Данные катушек индуктивности зависят от диапазона рабочих частот, Катушки связи наматывают поверх соответствующих контурных катушек. Число витков катушек связи должно составлять Ш...30 % числа витков контурных катушек и подбирается экспериментально так, чтобы достичь максимального коэффициента передачи.

Недостаток смесителя, схема которого приведена на рис VII.26, б,- некоторая потеря мощности сигнала в цепи связи с гетеродином. Эта потеря отсутствует в балансном смесителе с НЭ в виде соединенных встречно-параллельно кремниевых диодов [8}.

На рис. VII.26,6 приведена схема смесителя, в котором вместо НЭ используется параллельное соединение каналов ПТ, управляемых
