При напряжении 1,5 В перекрывается примерно половина диапазона, вторую можно перекрыть, подав на варикап прямое смещение в левом (по схеме) положении переключателя SA2.

Катушка вариометра L2 (см. рис. ХП.21) содержит 16 витков провода ПЭВ-2 0,56, намотанных на каркас вариометра диаметром 7 и длиной 20 мм (конструкция вариометра доказана на рис. ХП.22,б), катушки L1 и L3 (бескаркасные, внутренний диаметр 5, шаг намотки 1 мм) - соответственно шесть (с отводом от середины) и 10 витков того же провода, катушка L4 контура восстановления поднесущей (155 витков) намотана проводом ПЭВ-2 0,2 на подвижной каркас, размещенный на отрезке ферритового (М400НН) стержня диаметром 8 и длиной 20 мм, обмотка дросселя L5 - 500 витков провода ПЭВ-2 0,1, магнитопровод - пермаллоевый из пластин ШЗ X 6-. Конденсатор С8 - КМ-5 с номинальным напряжением 50 В, при выборе кон-

liCC) 5

wa1 \1/

кса)

(сг)б2

С2 : 8...30-

=а 12

2000

Smx/OB


Рис. XII.23. Схема УКВ ЧМ приставки с ФАПЧ к приемлику ВЭФ-20г.

денсатора СЗ следует учесть что он должен обладать малой индуктивностью и малыми потерями в диапазоне принимаемых частот. Выключатель питавия совмещен с разъемом Х2(розетка ОНЦ-ВГ-4-5/16Р, вилка ОНЦ-ВГ-4-5/16В), его функции выполняет перемычка, соединяющая контакты 1 я 4. Для устранения влияния рук на частоту гетеродина каскады на микросборке СЛ/помещены в экран. В качестве антенны можно применить отрезок стальной проволоки длиной 20...30 см и диаметром I... 1,5 мм свободный конец ее следует согнуть, придав ему вид кольца.

Налаживание начинают с установки режима работы выходных каскадов подбором резисторов RIl, R14 до получения коллекторного тока покоя БТ УГ5, VTS в пределах 5...& мА. Далее проверяют АЧХ стереодекодера: замкнув накоротко катушку L2, подают на эмиттер БТ DA1.1 сигнал 34 напряжением несколько милливольт, выходной сигнал снимают с резистора R8, предварительно установив его движок в крайнее левое (по схеме) положение, а выключатель SA1 - в положение, показанное на схеме. Спад АЧХ на частоте 46,25 кГц не должен превышать -3 дБ (при необходимости этого добиваются подбором конденсатора С3) а ее подъем на частоте 31,25 кГц при настроенном контуре L4C8 должен быть не менее 14 дБ (пять раз). Можно настроить стереодекодер и по принимаемому сигналу: параллельно контактам выключателя 5Л7 подсоединяют высокоомный милливольтметр и перемещением катушки L4 по феррнтовому стержню настраивают контур



восстановления поднесущей по максимуму постоянной составляющей на выходе полярногодетектора. При настроенном контуре напряжение должно составлять 0,25...0,3 В, а при расстроенном или замкнутом накоротко - 0,05 В; если необходимо, подбирают резистор R7, добиваясь максимального динамического диапазона каскада на Bf VT2.

УКВ ЧМ приставка к промышленному транзисторному приемнику ВЭФ-202 (рис. ХИ.23) монтируется в барабанном переключателе на планке диапазона 52...75 м приемника. Для перестройки по диапазону используют одну из секций КПЕ СЗ (на рисунке в скобках указаны позиционные обозначения деталей приемника по заводской схеме), прием ведется на телескопическую антенну. Сигнал с выхода приставки подают на вход УЗЧ через корпус барабанного переключателя: к выходу приставки припаивают гибкий провод (второй конец которого, - согнутый в виде кольца, подсоединяют к корпусу переключателя), затем подают в точку соединения резистора R29 и конденсатора С71 приемника.

Катушки L1 (пять витков с отводом от второго) и L2 (девять витков) наматывают виток к витку проводом ПЭВ-2 0,31 на каркасы от катушек диапазона 52-75 м. При изготовлении приставки в виде автономного блока к любому другому приемнику питание следует подавать через развязывающий фильтр R7C10. Напряжение питания приставки должно составлять 3,5...4,5 В.

4.3. Стереодекодер без восстановления поднесущей [23]

В этом стереодекодере-отсутствует каскад восстановления спектра полярно-модулированных колебаний (ПМК) и применен ФАПЧ в формирователе коммутирующих импульсов, что повышает качество приема стереопередач по сравнению с традиционными методами. Для этого тональная составляющая комплексного стереосигнала преобразуется с помощью пропорционально дифференцирующего фильтра, а после синхронного детектирования спектр исходных сигналов восстанавливается с помощью пропорционально интегрирующих фильтров, включенных на выходе стереодекодера. Для формирования ком-мутирук!)щих импульсов при СД система ФАПЧ обеспечивает точное paBCHCTiio частот коммутации и поднесущей, что гарантирует высокое Переходное затухание между каналами и малые нелинейные искажения На выходе стереодекодера.

Основные технические характеристики: входное напряжение 20... ...100 мВ; входное сопротивление 30 кОм; коэффициент передачи в режимах Стерео и Моно равен единице; переходное затухание между каналами 40 дБ в диапазоне частот L.-IO кГц; ток, потребляемый от источника напряжения 12 В,- 20 мА, 5 В - 60 мА.

Структурная схема устройства показана на рис. ХП.24,а. Комплексный стереосигнал, поступающий с выхода ЧМ детектора, преобразуется пропорционально дифференцирующим фильтром ZD1 и детектируется СД UR1, UR2. Сигналы вого (Л) и правого (В) каналов снимаются с выходов пропорционально интегрирующих фильтров ZII и ZI2. Необходимые для СД коммутирующие импульсы вырабатываются формирователем, состоящим из генератора с ФАПЧ U1 и полосового фильтра Z1, выделяющего напряжение поднесущей, синхронизирующее генератор.

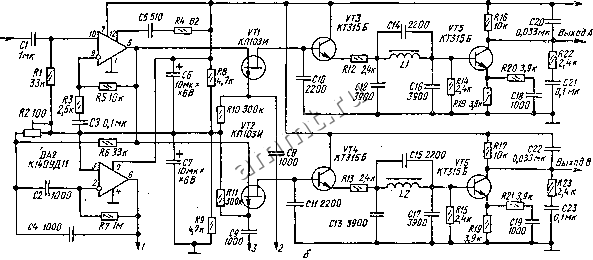

Принципиальная схема стерердекодера без блока формирования импульсов показана на рис. л11.24,б. Активный пропорционально дифференцирующий фильтр на ОУ DA1 и элементах R5, R3, СЗ вместе с коррекцией увеличивает уровень сигнала на 14 дБ, чем компенси-



Стереосигнал

£7

->

Z7£

д4/ КШД1А Вход стереосигнала


Рис. XII.24. Структурная (а) и принципиальная (б) схемы стереодекодера без восстановления поднесущей.
