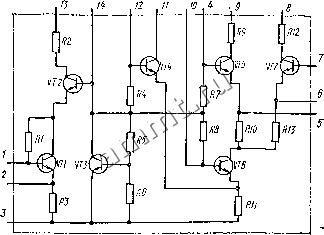

Читальный зал --> Конденсаторы постоянной емкости Микросхема К237УН5 (рис. V.35) предназначена для УПЧ в трактах сигналов с ЧМ. Коэффициент усиления 150...210 при входном напряжении 1 мВ на частоте 10,7 МГц, напряжение питания микросхемы плюс 5... 10 В, потребляемая мощность не более 50 мВт. Микросхема К237КК1 (рис. V.36) может использоваться в УРЧ с регулируемым коэффициентом усиления и преобразователе частоты радиоприемников. Усилительная часть схемы выполнена на транзисторе VT1 и может работать с апериодической и резонансной нагрузкой. Гетеродин микросхемы выполнен на транзисторах VT4 и VT5 по схеме с отрицательным сопротивлением. Транзистор VT3 используется для стабилизации амплитуды колебаний. Напряжение гетеродина подается на эмиттеры транзисторов VT2 и VT6 через резисторы  Рис. V.37. Микросхема К237ХК2. R3 и R9. Напряжение гетеродина на частоте 15 МГц составляет 300... ...450 мВ. Смеситель выполнен по балансовой схеме на транзисторах VT2 и VT6. Микросхема может использоваться в диапазоне частот 0,15...15 МГц. Коэффициент усиления в режиме преобразования 150... ...300, коэффициент щума нд частоте 150 кГц не более 6 дБ. Напряжение питания микросхемы плюс 4...6,4 В, потребляемая мощность не более 25 мВт. Микросхема К237ХК2 (рис. V.37) предназначена для усиления и детектирования сигналов промежуточной частоты и усиления напряжения системы АРУ в радиоприемных устройствах. Усилитель промежуточной частоты состоит из регулируемого каскада на транзисторе. VT1 и апериодических каскадов на транзисторах VT4...VT6. Усиленный сигнал поступает на детектор AM сигналов (транзисторы VT7 и VT8), после детектирования снимается с резистора R18 на внешний УЗЧ и через резистор R15 - на базу транзистора VT3 усилителя системы АРУ. Изменение напряжения на эмиттере транзистора VT2 влияет на напряжение питания транзистора VT1 и, следовательно, на его коэффициент усиления. На частоте 465 кГц коэффициент усиления УПЧ составляет 1200...2500. При входном напряжении 0,3 мВ (частота модулирующего сигнала 400 Гц, глубина модуляции 80 %) коэффициент гармоник не превышает 3 %. Если входной сигнал изменяется от 0,05 до 3 мВ, изменение выходного напряжения не превы-  Рис. V.38. Микросхема К237ХК5. /4 fJ 12 . W ; R1  9 6 7 It )П5 МТ, Рис, V. 39. Микросхема К237ХК6 шает 6 дБ. Напряжение на выходе системы АРУ при отсутствии входного сигнала равно 3...4,5 В. Напряжение питания микросхема плюс 4..-.6,4 В, потребляемая мощность не более 35 мВт, Микросхема К237ХК5 (рис. V.38) позволяет создавать УРЧ и преобразователи частоты радиоприемников с УКВ диапазоном. Коэффициент усиления микросхемы на максимальной рабочей частоте 108МГц равен 10...25, напряжение гетеродина 100...200 мВ. Напряжение питания микросхемы плюс 5,..10 В, потребляемая мощность не более 80 мВт. Микросхема К237ХК6 (рис. V.39) предназначена для использования в качестве УПЧ сигналов с ЧМ и частотного детектора. Крутизна характеристики частотного детектора 2...3,2 мВ/кГц на частоте 10,7 МГц, подавление сопутствующей AM не менее 20 дБ. Напряжение питания микросхемы плюс 6 В 10 %, потребляемая мощность не более 80 мВт,
