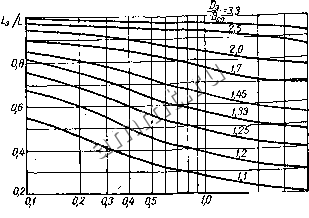

Читальный зал --> Конденсаторы постоянной емкости задаться значениями D, I я t п определить значение w, используя формулу (III.2). После этого необходимо определить толщину обмотки: tj= l.SQffii , где t - толщина обмотки, мм; do - диаметр провода с изоляцией, мм; / - длина обмотки, мм. Если фактическая толщина обмотки отличается от принятой вначале более чем на 10 %, следует задаться другими размерами и повторить расчет. Катушки с секционированной обмоткой характеризуются сравнительно высокой добротностью, пониженной собственной емкостью и меньшим наружным диаметром. Наиболее часто секционированные обмотки наматывают на специальные каркасы внавал (рис. II 1.3). Каждая секция обмотки представляет собой несекционированную обмотку, содержащую небольшое число витков. Число секций выбирают обычно от двух до шести.   Q8 Ь/Лар Рис. II 1.3. Катушка индуктивности с секциоиированиой обмоткой. Рис. II 1.4. Зависимость коэффициента связи между смежными секциями от размеров секций и расстояния между ними. Индуктивность катушки с обмоткой, содержащей п секций, определяется по формуле LLJn + 2k{n-\)], где Lj, - индуктивность секции; k - коэффициент связи между смежными секциями, зависящий от размеров секций и расстояния b между ними (риС. II 1.4). Отношение blD выбирают так, чтобы значение коэффициента связи находилось в пределах 0,25...0,4. Это достигается при b = 21. Каждая секция рассчитывается как обычная катушка (см. выше). Спиральные катушки представляют собой плоские спирали, изготовленные намоткой из медных обмоточных проводов или методом печатного монтажа из фольгированного гетинакса или стеклотекстолита. Они могут иметь круглую, квадратную или другую форму. Проволочные спиральные катушки индуктивности имеют удовлетворительную механическую прочность, сравнительно небольшую собственную емкость, просты в изготовлении и могут применяться на частотах до 10 МГц. Для их изготовления целесообразно использовать провода с дополнительной волокнистой изоляцией, поскольку при этом достигается повышенная прочность клеевого соединения витков. Печатные плоские катушки индуктивности на стеклотекстолите отличаются повышенной механической прочностью и применяются на частотах до 100 МГц. Для более высоких частот печатные катушки изготовляют из фольгированного фторопласта. Обычно индуктивность печатных катушек не превышает Ю мкГн. Чтобы получить приемле- мое значение добротности катушки, ширину проводников выбирают в пределах 0,4...1 мм. При этом на площади 1 см размещается катушка с индуктивностью до 10 мкГн. Для увеличения индуктивности можно использовать последовательное включение двух и более катушек, расположенных на одной или двух сторонах печатной платы. Для повышения добротности катушки следует выбирать диаметр внутреннего витка не менее 10 мм. Современные печатные катушки имеют добротность 100...130 на частотах 10...30 МГц. Индуктивность и добротность спиральной катушки существенно увеличиваются, если с одной или обеих сторон на нее наложить ферри-товые пластинки. Изменяя .расстояние между катушкой и пластинками, можно регулировать индуктивность катушки. Индуктивность,спиральной катушки с круглыми витками определяется по формуле 1 = 2,7 . 10-3D,pyMg(4D,p/0, где L -. индуктивность, мкГн; Dj,p- средний диаметр катушки, см; t- радиальная ширина катушки, см; w-число витков; индуктивность спиральной катушки с квадратными витками - по формуле .L = 55,5 . 10-3 а ig (ga ), где L - индуктивность, мкГн; а - средняя длина стороны квадрата, см; W - число витков; t - наименьшая радиальная ширина катушки, см. Экранированные катушки индуктивности применяют, когда необходимо устранить паразитные связи, обусловленные внешним электромагнитным полем катушки, или влияние на катушку полей других источников. Эффективность экранирования повышается при увеличении частоты переменного поля, толщины экрана и уменьшении удельного электрического сопротивления материала экрана. Экраны высокочастотных катушек индуктивности изготовляют из меди и алюминия толщиной не менее 0,4...0,5 мм. Такая толщина экрана при частоте переменного поля более 1 МГц превышает расстояние, на котором плотность наводимого тока падает в 100 раз по сравнению с плотностью тока на поверхности экрана, что достаточно для эффективного экранирования. Под влиянием экрана изменяются параметры катушки: уменьшаются индуктивность и добротность, увеличивается собственная емкость. Изменение параметров катушки тем больше, чем ближе к ее виткам расположен экран. Индуктивность экранированной цилиндрической катушки с однослойной или тонкой многослойной обмоткой можно определить при помощи графика, приведенного на рис. П1.6, где D(.p - отношение длины обмотки к ее среднему диаметру; LjL - отношение индуктивности экранированной катушки к индуктивности той же катушки без экрана; dJd - отношение диаметра экрана к среднему диаметру обмотки. Если экран прямоугольной формы, при расчете пользуются эквивалентным диаметром, равным полусумме диаметров вписанной и описанной окружностей. Влияние экрана на катушку с броневым или кольцевым сердечником значительно слабее, чем на катушку без сердечника. Экран такой катушки можно располагать на минимальном расстоянии от нее. Часто экраны высокочастотных катушек индуктивности снабжен отверстиями для враш,ения сердечников или изменения положения одной из катушек, связанных индуктивно. В этих случаях отверстия должны быть минимальными. Если катушка расположена соосно с экраном, прорези следует располагать перпендикулярно образую-щей цилиндрического экрана (рис: II 1.6). Катушки с сердечниками из немагнитных материалов, характери-вующиеся высокой стабильностью параметров, применяются в контурах гетеродинов, широкополосных УПЧ в приемниках KB и УКВ. Материал сердечника - медь, латунь, алюминий и его сплавы. Медные сердечники используются преимущественно для подстройки индуктивности (до 20 %), когда вносимые сердечником потери должны быть минимальными. При введении в катушку металлического сердечника  Рис, П1.5. Определение индуктивности экранированных катушек индуктивность и добротность уменьшаются, причем индуктивность уменьшается тем сильнее, чем больший объем металла вводится и чем выше его проводимость. Добротность уменьшается еще в большей степени, чем индуктивность. Например, введение в катушку медного сердечника, уменьшающего индуктивность на 15 %, вызывает снижение добротности на 45 %. При введении алюминиевого сердечника, уменьшающего индуктивность на 15%, добротность падает в 3... ...4 раза. Поэтому алюминиевые сердечники используются в катушках широкополосных контуров для специальных приемников. При расчете катушек индуктивности с сердечниками из немагнитных металлов определяют расчетное значение индуктивности катушки без сердечника: относительное введении сердечника L=aL,p(l+.AL/L), где L.j,p - требуемое значение индуктивности; AL/L изменение индуктивности катушки при (рис. III.7). На рис. III.7 показано среднее положение сердечника, при котором л; - 0. Катушки индуктивности с ферромагнитными сердечниками содержат меньшее число витков при заданной индуктивности и отличаются
