6) Низкотемпературная подсушка изоляции с применением ловушки водяных паров

Принципиальная схема выполнения низкотемпературной подсушки изоляции трансформатора показана на рис. 12.4,6. Эту технологию применяют только для подсушки изоляции трансформаторов, баки которых рассчитаны на полный вакуум. Она заключается в создании и поддержании в баке без масла (над поверхностью твердой изоляции) низкого остаточного давления водяных паров (менее 13,3 Па). Такого остаточного давления достигают за счет применения для откачки бака двухроторных высокопроизводительных вакуум-насосов типов 2ДВН-500, 2ДВН-1500 и установки в вакуум-проводе ловушки вы-

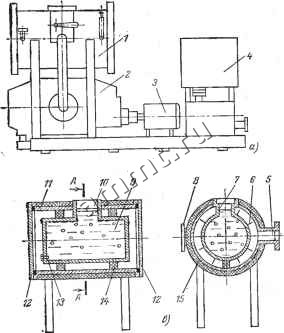

Рис. 12.5. Устройство вакуумной установки типа Иней .

а - общий ВИД: б - схема устройства ловушки водяных паров; / - ловушка водяных паров; г - вакуум-насос типов 2ДВН-500. 2ДВН-1500; 3 -электродвигатель; 4 - силовой шкаф; S - выходной патрубок; 6 - ребро; 7 - емкость охлаждающей смеси; 8 - входной патрубок; 9 - охлаждающая смесь; 10 - люк для загрузки охлаждающей смеси; 11 - корпус; 12 - дверцы для удаления конденсата; 13 - пробка для слива охлаждающей смеси; 14 - подкладки; 15 - теплоизоляция.



мораживания выделяющихся из изоляции водяных паров. Пары влаги конденсируются в виде инея на охлаждаемой поверхности, благодаря чему создаются благоприятные условия для работы вакуум-насосов.

Общий вид установки и схема устройства ловущки показаны на рис. 12.5,с, б. Для охлаждения применяют сухой лед (твердая углекислота), который кусками закладывают в полость внутреннего цилиндра ловушки. Для выравнивания температуры по охлаждаемой поверхности ловушки внутренний цилиндр заполняют ацетоном. Для удаления конденсата (инея), образующегося на охлаждающей поверхности ловушки, внутренний цилиндр выполнен съемным.

Трестом Электроюжмонтаж Минэнерго СССР налажено изготовление установок для проведения низкотемпературной подсушки изоляции трансформаторов (рис. 12.5,с). Установка состоит из двухроторного вакуум-насоса типа 2ДВН-500 или 2ДВН-1500 и ловушки вымораживания, смонтированных на общей раме. Ловушка представляет собой горизонтально расположенный герметичный цилиндр, внутри которого имеется цилиндрический бункер. В него через люк закладывают сухой лед и заливают ацетон. На охлаждающей поверхности бункера имеются ребра, предназначенные для увеличения поверхности охлаждения и задержания паров влаги на поверхности. Конденсат влаги (иней) выделяется на ребрах. Для его удаления открывают торцевые дверцы ловушки. Такая ловушка удобна в обслуживании и требует сравнительно небольшого расхода сухого льда.

Ниже приведены технические данные вакуумных установок типов Иней I и Иней И , изготавливаемых трестом Электроюжмонтаж :

.Иней I- .Иней !!

Быстрота откачки при входном давлении 1,3-60 Па, л/с ... . 900 300

Предельное значение создаваемого остаточного давления. Па ... 1,3 1,3

Вакуум-иасос. тип.....2ДВН-1500 2ДВН-500

Поверхность конденсации водяных паров, м2....... 1,35 1,35

Температура охлаждающей поверхности, °С ........ -70 -70

Установленная мощность, кВт . . 10 7,5



Габаритные размеры, мм:

длина ........ 2390 1700

ширина....... 1220 1220

высота....... 1495 1495

Масса, кг........ 1300 1005

Перед применением установки рекомендуется проверить предельное остаточное давление, создаваемое на ее входе. Для этого необходимо закрыть затвор на входном патрубке ловушки, заполнить ловушку сухим льдом и ацетоном и последовательно включить форвакуумный и двухроторный насосы. Если установка не обеспечивает указанное в паспорте предельное давление, необходимо заменить масло в форвакуумном насосе либо проверить создаваемое им полное остаточное давление, которое должно соответствовать значению, указанному в паспорте. Одновременно с проверкой работы установки проверяют ее герметичность. Установка считается герметич-. ной, если через 15 мин после включения вакуумных насосов давление в ловушке понизится до 1,3 Па. Обнаружение мест неплотностей необходимо производить с помощью галоидных или ультразвуковых течеискателей.

При подготовке к низкотемпературной подсушке необходимо обратить внимание на вопрос обеспечения и хранения сухого льда. Перевозить и хранить сухой лед следует в теплоизолированных контейнерах. Не следует допускать хранение сухого льда в контейнерах в течение более 3 сут, так как он теряет свои свойства. Для проведения низкотемпературной подсушки потребуется не менее 100 кг льда каждые сутки. Перед началом подсушки определяют остаточное влагосодержание образцов изоляции.

Низкотемпературную подсушку изоляции производят следующим образом. Тщательно уплотняют трансформатор и проверяют его герметичность, как описано в § 12.1. Включают форвакуумный насос и после достижения в баке трансформатора остаточного давления 400 Па включают двухроторный насос. После достижения в баке остаточного давления не более 130 Па повторно проверяют герметичность трансформатора. Затем включают ловушку вымораживания и продолжают вакуумирование до получения остаточного давления в баке трансформатора не более 13 Па. В результате создания низких значений парциального давления водяных паров над поверхностью изоляции удаление влаги из изоляции проис-
