ны б § 11.2. Отношение Reo/Ris дожно быть не менее 1,3. Для трансформаторов мощностью 1000 кВ-А и ниже абсолютное значение Reo не нормируется. Для трансформаторов мощностью 1600-6300 кВ-А абсолютное значение Reo должно соответствовать значениям, указанным в табл. 6.1.

Таблица 6.1

Предельно допустимые значения характеристик изоляции трансформаторов мощностью свыше 1000 кВА до 6300 кВ-А включительно, на напряжение до 35 кВ, залитых маслом

Наименование

Температура, °С

40 1 60

60 -

Минимально допустимые

значения Rso, МОм

Наибольшие допустимые

значения tg6, %

Наибольшие допустимые

значения Сг/Сбо

4. Если масло в расширителе отсутствует, но обмотки трансформатора и переключатель покрыты маслом, или если характеристики масла не соответствуют каким-либо показателям п. 1-6 табл. 5.1, но в масле отсутствуют следы воды и пробивное напряжение масла снизилось по сравнению с нормами не более чем на 5 кВ, то необходимо дополнительно измерить значения tg6 или отношение С2/С50 обмоток в масле, которые должны соответственно удовлетворять значениям, приведенным б табл. 6.1.

5. Измерение сопротивления обмоток постоянному току па всех положениях переключателя. Схемы и методика проведения этих измерений изложены в § 14.3. Значения сопротивления разных фаз, измеренные при одинаковых положениях переключателя, не должны отличаться более чем на ±2%, если нет особых указаний в паспорте.

6. Измерение коэффициента трансформации на всех положениях переключателя.

7. Измерение (для трансформаторов и автотрансформаторов мощностью 1000 кВ-А и более) потерь холостого хода по фазам. У трехфазных трансформаторов проводят три опыта с поочередным замыканием накоротко одной из его фаз. Схемы и методика проведения



этих измерений изложены в § 14.2. При отсутствии повреждений потери на крайних фазах с участием средней фазы равны между собой и несколько меньше потерь, измеренных на двух крайних фазах:

В случае удовлетворительных результатов проверки состояния трансформатора он подлежит последующему, монтажу и включению. Трансформаторы могут быть включены без сушки, если получены удовлетворительные результаты при проверке состояния трансформатора по .пунктам, изложенным ниже: п. 1-3; п. 2-4; п. 1, 3, 4; п. 1, 2, 4. Для трансформаторов мощностью менее 100 кБ-А соответственно: п. 1, 2; п. 2, 4; п. 1, 4. В случае несоблюдения вышеуказанных комбинаций условий трансформатор подлежит подсушке или сушке одним из способов, указанных в § 11.6.

Несоответствие результатов измерений требованиям п. 5, 6, 7 или наличие механических повреждений (бака, крышки, вводов) указывает на возможность внуфенних повреждений. В этом случае должна быть проведена ревизия активной части. При удовлетворительных результатах измерений по п. 5, 6, 7 и отсутствии механических повреждений трансформаторы монтируют без ревизии активной части.

При наличии газового реле трансформатор устанавливают на фундаменте с подъемом 1--1,5% со стороны расширителя. На месте установки трансформатор укрепляют приваркой, при помощи болтового соединения или установкой упоров под катки - в зависимости от конструкции салазок или катков.

При транспортировке трансформатора следует избегать использования катков, так как катки трансформаторов габаритов I, II и III предназначены лишь для вкатывания трансформатора в ячейку и передвижения по фундаменту.

На некоторых типах трансформаторов газовое реле транспортируется в демонтированном состоянии, в ящи- ке, а на место реле во время транспортировки устанавливают временный металлический патрубок. Газовое реле необходимо распаковать и сдать в лабораторию для проверки согласно указаниям § 4.4. Для установки реле необходимо перекрыть плоский кран трубопровода расширитель - бак, слить несколько литров масла, снять



транспортный патрубок и установить реле таким образом, чтобы стрелка на крышке реле указывала правильное направление движения масла от бака трансформатора к расширителю.

С выхлопной трубы снимают транспортную металлическую заглушку и устанавливают стеклянную диафрагму. Болты резиновых уплотнений диафрагмы затягивают равномерно во избежание повреждения стекла.


Рис. 6.3. Воздухоосушитель, встроенный в расширитель.

1 - крышка; 2 - труба; 3 - трансформаторное масло; 4 - гранулированный силикагель; 5 - индикаторный силикагель; 6 - колпак.

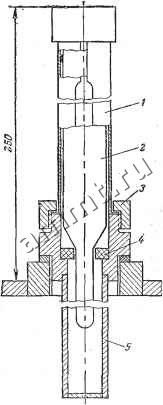

Рис. 6.4. Установка термометра.

/ - оправа; 2 - термометр; 3 - гайка; 4 -резиновая шайба; 5 -гильза.


Воздухоосушитель заряжают силикагелем. Для зарядки встроенного осушителя снимают дыхательный колпак (рис. 6.3), извлекают временную резиновую шайбу, герметизировавшую трансформатор во время транспортировки, в трубку для дыхания в прозрачный колпачок насыпается 300-400 см индикаторного силикагеля.
