Вертикальный и горизонтальный валы ооорудованы маслоплот-ными сальниками, предотвращающими переток масла из трансформатора в KOHTaKTOjp и течь масла из бака контактора. На обоих валах имеются нониусные фланцевые соединения, которые служат


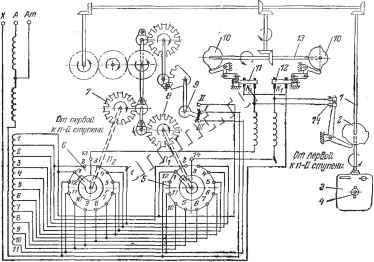

Рис. 9.7. Электрическая и кинематическая схемы устройства РНТ-20-625/35.

1 - вертикальный вал; 2 - двусторонний кулачок; 3 - привод; 4 ~ отверстие для установки ручки; 5 - избиратель правого плеча; 6 - избиратель левого плеча; 7 - мальтийская шестерня левого плеча; в - мальтийская шестерня правого плеча; 9 - предызбиратель; 70 - односторонний кулачок; ii - контакты контактора левого плеча; 12 - контакты контактора правого плеча; J3 - горизонтальный вал; 14 - дугогасительный контакт.

ДЛЯ регулирования строгой последовательности .работы отдельных узлов кинематической схемы. Необходимая последовательность работы электрических контактов при переключении показана на рис. 9.1.

6] Особенности монтажа реакторных устройств РПН

По прибытии к месту назначения проверяют отсутствие внешних повреждений устройства, течи масла из бака контактора и уровень масла в нем. Все обнаруженные повреждения и течи должны быть устранены. Масло должно быть видно в стекле маслоуказателя.

Для оценки состояния изоляции контактора определяют пробивное напряжение масла в баке контактора, которое должно быть не менее 35 кВ. В случае снижения пробивного напряжения масла ниже 35 кВ его не-



обходимо замеиить. Если предполагается длительное хранение трансформатора до начала монтажа, в возду-хоосушителе контактора необходимо заменить силикагель.

Приводные валы контактора и переключателя сочленены между собой после испытаний на заводе-изготовителе и дополнительной регулировки не требуют. В случае наличия повреждения или расчленения приводных валов контактора и переключателя необходимо после устранения повреждения через люки, при слитом масле, проверить, на какой ступени регулирования находится избиратель и в каком положении контактор, установить их в соответствующее положение и сочленить валы. После этого производят сочленение привода устройства, если он не установлен при изготовлении. Перед сочленением .привод необходимо надежно закрепить на баке трансформатора и установить на ту ступень регулирования, в которой находится избиратель. Сочленение валов производят при помощи нониусной муфты. При соединении нониусных муфт необходимо обращать внимание на точное прилегание фланцев муфты друг к другу, отсутствие люфта при установке штифтов, надежную затяжку креплений.

в) Проверка работы перекпючающего устройства

После оборки переключающего устройства измеряют коэффициент трансформации и сопротивление постоянному току обмоток трансформатора, а затем визуально проверяют очередность работы контактора и избирателя, правильную фиксацию подвижных контактов в рабочем положении, работу механических упоров привода регулятора в крайних положениях. Для этого вручную при помощи рукоятки прокручивают устройство по всему диапазону регулирования. Затем снимают диаграмму последовательности работы электрических контактов устройства в зависимости от угла поворота выходного вала привода или круговую диаграмму.

Круговая диаграмма снимается при переключении с одной ранее выбранной ступени регулирования надру гую и в обратном направлении.

На рис. 9.8 даны принципиальная схема снятия круговой диаграммы устройства типа РНТ-20 при помощи сигнальных ламп и типовая круговая диаграмма. Питание .подается со стороны регулируемой обмотки, осталь-




Рис. 9.8. Круговая диаграмма устройства РНТ-20.

а - электрическая схема; б -круговая диаграмма; Kt, К2, КЗ -контакты контактора соответственно левого, правого плеча устройства и дугогасительный; И1, Я2 -контакты избирателя соответственно левого и правого плеча устройства; Л - контакты предызбирателя; ЛС1, ЛС2 - сигнальные лампы; а - угол поворота вала до размыкания главного контакта контактора; Р - угол поворота вала от размыкания главного контакта до размыкания дуго-гаснтельного контакта контактора; у ~ угол поворота вала от размыкания Дугогасителыюго контакта контактора до размыкания контактов избирателя или предызбирателя; 6 - угол поворота вала от размыкания контакта предызбирателя до размыкания контакта избирателя; 8 - угол поворота вала между размыканием и замыканием контактов устройства при переключении Р прямую и обратную сторону.
