ются смотровые окна для наблюдения за манометрами, указывающими давление во вводах. Негерметичные вводы хранят в вертикальном положении.

Вводы 110-330 кВ освобождают от упаковки, ставят в вертикальное положение (рис. ЗЛ,а-в) и хранят установленными на стойках или стеллажах. При установке в стеллаж негерметичных вводов 400-750 кВ

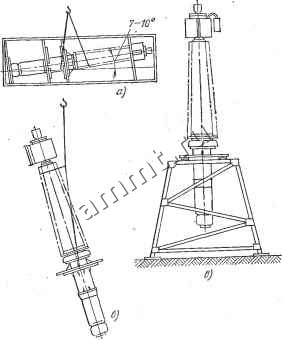

Рис. 3.1. Установка высоковольтных негерметичных вводов напряжением 330 кВ на хранение:

й -выемка из транспортной упаковки; б - строповка для установки в вертикальное положение; в - установка в стойке в вертикальном положении.

ИХ упаковку освобождают от тесовой обшивки, отсоединяют транспортный бачок-расширитель и заглушают отверстие во вводе, соединяющее ввод с транспортным расширителем. Металлическую ферму-упаковку переводят в вертикальное положение и надежно закрепляют.

Ввод зачаливают четырьмя стропами за подъемные приспособления на фланце, освобождают крепящие хомуты, уголки и швеллеры и, приподняв ввод.

вынимают его из упаковки и устанавливают в стеллаж. Для предотвращения от опрокидывания . при подъеме подъемные стропа крепят к вводу веревкой или дополнительным тросом на уровне второго от верха ребра фарфоровой покрышки.

Допускается хранить вводы 400-750 кВ в вертикальном положении в надежно раскрепленных транспортных упаковках. После установки в вертикальное

БМТП

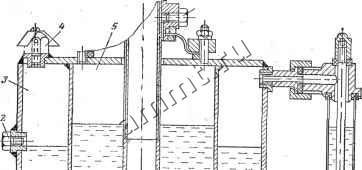

Рис. 3.2. Расширитель ввода типа / - 330/1000.

/ - пробка для слива масла из затвора; 2 - пробка установки уровня масла в затворе; 3-полость затвора; 4-дыхательный ввод; 5 - полость расширителя; б - пробка для доливки масла в расширитель.

положение следует убедиться в отсутствии механических повреждений и течей из ввода, установить нормальный уровень масла в расширителе и наладить дыхание .

Уровень масла в маслоуказателе расширителя при температуре 15-20°С должен составлять примерно 2/3

высоты стекла. Масло из ввода сливают через масло-отборное устройство, а доливают через отверстие в расширителе.

После установки необходимого уровня масла во вводе следует заменить масло в затворе. Для этого через сливное отверстие полностью освобождают затвор от масла, а затем через дыхательное отверстие наполняют его маслом до уровня контрольного отверстия. На рис. 3.2 показаны места расположения отверстий во

вводах типар д- 330/1000. Расположение отверстий в

различных типах вводов может выполняться в других местах на расширителе и указывается в технической документации ввода. В нормальном состоянии отверстия должны быть закрыты и уплотнены пробками.

На время хранения в дыхательное отверстие устанавливают воздухоосушитель с сухим силикагелем или дыхательный ввод.

В период хранения следует установить периодический контроль за уровнем и измерением пробивного напряжения и tg6 масла во вводе, за появлением течей и других неисправностей.

Хранение высоковольтных вводов герметичной конструкции осуществляют в транспортных упаковках в горизонтальном положении под навесом с подсоединенными бачками давления. Краны от бачков давления должны находиться в открытом положении и быть запломбированными. В период хранения контролируют избыточное давление масла во вводе. Допустимые значения давления указывают в технической документации на данный тип вводов.

Маслоподпорные вводы на время транспортировки и хранения снабжены специальным бачком, который закрывает нижнюю часть ввода и позволяет транспортировать и хранить их с маслом. Хранение осуществляют в вертикальном положении в упаковочных ящиках или специальных подставках. Если при проверке обнаружены следы течей масла, следует после устранения неплотностей создать необходимый уровень масла во

вводе. На вводе типа Qzr4z 66/400 это делают следующим образом (см. рис. 4.2). Снимают гайку и экран, отворачивают пробку для слива масла и удаления
