ния мыльного раствора с поверхности салфеткой или чистым сухим трансформаторным маслом, нагретым до температуры 40-50°С, выпускают воздух из оболочки и сворачивают ее в рулон по ширине, подворачивая боковые стороны так, чтобы петли для лодвески оболочки оказались сверху. Связывают оболочку киперной лентой вблизи петель (рис. 10.2,а-в), завязывают узлы ленты на бант, а к петлям подвязывают ленты-стропы (отрезки киперной ленты или шнура длиной 8-10 м каждый).

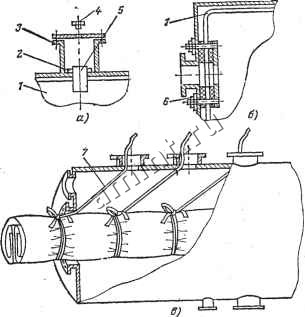

Рис. 10.2. Монтаж эластичной емкости.

а - крепление в патрубке; б - уплотнение в месте установки маслоуказателя; в - заведение эластичной емкости в расширитель; /-эластичная емкость; 2 - палец; 3 - патрубок; 4 - пробка; 5 - петля; 6 - уплотняющий фланец; 7 - лента-строп.

Одновременно проверяют герметичность расширителя путем создания в нем избыточного давления воздуха 25 кПа и мест уплотнений, а также подозреваемых мест неплотностей прибором ТУЗ-5М либо галоидным тече-искателем. При отсутствии этих приборов места неплотностей можно обнаружить при помощи мыльного раствора. Все обнаруженные неплотности устраняют.



Снимают люки для установки и закрепления эластичной емкости и проверяют состояние внутренней поверхности расширителя. Внутренняя поверхность должна быть чистой и не иметь острых кромок, заусениц, могущих повредить эластичную емкость.

Подтягивая концы лент-строп, протянутых через патрубки, заводят эластичную емкость внутрь расширителя так, чтобы отверстие в ней под указатель уровня масла было направлено к люку, и подвешивают ее на петлях за металлические кольца, установленные в патрубках. После этого ленты-стропы и обвязочные ленты удаляют.

На съемный фланец со шпильками надевают резиновую прокладку и в таком состоянии его продевают через отверстие внутрь оболочки, после чего оболочку уплотняют в месте прохода указателя уровня масла (рис. 10.2,6, в). Если длина пленки больше длины расширителя, ее расправляют по длине и в торце складывают в конверт.

При обращении с эластичной емкостью нужно соблюдать следующие предосторожности, чтобы обеспечить ее сохранность:

1. Перед монтажом оболочку следует хранить в развернутом виде на стеллажах, не допуская перегибов, защищать ее от воздействия прямых солнечных лучей, смазочных материалов, бензина, керосина, кислот, щелочей и других веществ и газов, разрушающих резину и ткань, и располагать на расстоянии не менее 1 м от теплоизлучающих аппаратов.

2. При хранении и монтаже следует учитывать изменение механических свойств емкости в зависимости от температуры. Поэтому хранить оболочку нужно при температуре окружающего воздуха от -25 до -1-25°С, не допускать ее деформаций при отрицательной температуре. Перед проведением операций, вызывающих деформацию оболочки, следует предварительно выдержать ее при температуре 15-25°С в течение 24 ч. Устанавливать оболочку в расширитель следует при положительной температуре. В случае необходимости проведения такой работы при отрицательной температуре (до -35°С) оболочку необходимо предварительно выдержать в трансформаторном масле с температурой брлее 0°С в течение не менее 10 сут.



3. После установки эластичной емкости во избежание повреждения нельзя проводить работы, связанные с местным нагревом расширителя (например, сварку).

После закрепления и уплотнения оболочки расширитель устанавливают на подставки высотой не менее 300 мм, предварительно уплотняя верхние патрубки и открывая пробки в них для выпуска воздуха (рис. 10.3).

# /


Рис. 10.3. Схема вытеснения воздуха из расширителя.

/ - стеклянный маслоуказатель; 2 - эластичная емкость; а - патрубок; 4 - манометр; 5 - кран; 6 - источник подачи сжатого воздуха; 7 - трансформаторное масло; 8 - отсечный клапан; S - маслопровод.

К расширителю подсоединяют отсечный клапан в закрытом положении, маслопровод со стеклянной трубкой и воздухопровод с манометром, затем заполняют расширитель чистым сухим маслом с температурой 10°С до 50-70% его объема. Удаляют воздух из отсечного клапана, открывая вручную заслонку клапана на 5- 10 с. При закрытом кране подачи масла в расширитель наполняют гибкую оболочку сухим воздухом до избыточного давления 15 кПа. При этом уровень масла в расширителе поднимается и совместно с пузырьками воздуха масло начнет переливаться через верхние подсоединительные патрубки. Не дожидаясь прекращения перелива масла, уплотняют верхние пробки и выдерживают расширитель в таком состоянии в течение 30 мин. Открывают пробки и после выхода воздуха снова их уплотняют. Снижают давление в оболочке до атмосферного, при этом она в результате удаления воздуха будет прилегать к стенкам расширителя и поверхности масла.
