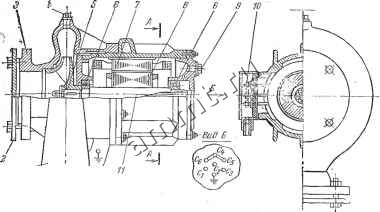

Читальный зал --> Номенклатура силовых трансформаторов На боковой стенке корпуса насоса расположена коробка выводов обмотки статора. На клеммной панели коробки расположены шесть выводов, позволяющих переключить обмотку статора в треугольник и звезду, и один заземляющий вывод. В электронасосах типа ТЭ статор электродвигателя экранирован тонкостенной гильзой, отделяющей обмотку от контакта с перекачиваемым маслом. Основные технические данные применяемых электронасосов приведены в приложении VIII. Ниже приведены  Рис. 8.2. Электронасос типа 5Т-100/8У1. / - напорный патрубок; 2 - ааглушка; S - всасывающий патрубок; 4 - пробка выпуска воздуха; 5 - рабочее колесо насоса; 6 - шарикоподшипник; 7 - статор; 8 - ротор электродвигателя; 9 - пробка вьшуска воздуха; 10 - выводной штырь 1Слеммной плиты; - вал ротора. основные технические данные охлаждающего устройства типа. ДЦ-180/2280-/У1: Теплосъем при превышении температуры масла над температурой окружающего воздуха 35°С, кВт............ 180 Номинальный расход масла, м/ч..... 100 Номинальный расход воздуха, м/ч .... 30 ООО Установленная мощность электродвигателей, кВт 3,5 Внутренний объем для масла, м..... 0,12 Масса, кг........... ИБО Габаритные размеры, мм........ 1276X1000 X 2700 Пластинчатый фильтр представляет собой стальной сварной корпус, внутри которого расположен фильтрующий пакет (рис. 8.3). Фильтрующий пакет состоит из набора прямоугольных пластин, стянутых щпильками; зазор между пластинами составляет 0,28-f-0,5 мм. На корпусе фильтра имеются люк для выемки фильтрующего пакета, пробки для впуска воздуха и слива масла. На корпус фильтра нанесена стрелка, указывающая направление движения масла. Таблица 8.1 Технические данные Типоисполнений пластинчатых фильтров
Фильтры изготовляют четырех типоразмеров для маслопроводов с условным проходом 100, 125, 150, 225 мм. Основные технические данные фильтров приведены в табл. 8.1. Всасывающий и нагнетательный маслопроводы изготовляют из стальных патрубков, которые соединяют между собой при помощи накидных фланцев. На патрубках имеются пробки для выпуска воздуха и слива масла. По способу подключения к баку трансформатора различают три типоисполнения системы охлаждения типа ДЦ: навесное, выносное и групповое. В навесном исполнении охладители крепят непосредственно к баку трансформатора; при выносном исполнении их устанавливают на отдельном фундаменте вблизи трансформатора; при групповом- систему охлаждения комплектуют отдельными групповыми унифицированными охлаждающими устройствами, устанавливаемыми возле трансформатора на фундамент или рельсы.  Рис. 8.3. Пластинчатый фильтр. / - плоский кран; 2 -корпус; 3-пробка технологическая; - - крышка; 5 - фильтрующий пакет-    Рис. 8.4. Групповое охлаждающее устройство (ГОУ-3). Групповое охлаждающее устройство представляет собой единый агрегат, состоящий из трех и более параллельно соединенных самостоятельных устройств и шкафа управления, смонтированных на общей раме (рис. 8.4). Основанием рамы служат всасывающий и нагнетательный коллекторы устройства. Устройство оборудовано поворотными каретками, что позволяет устанавливать его на рельсы. В настоящее время применяются в основном групповые устройства типов ГОУ/3 н ГОУ/4, состоящие соответственно нз трех и четырех самостоятельных охлаждающих устройств. Технические данные этих устройств приведены ниже: Тип гр)Т1Повых охлаждающих устройств ...... Мощность отводящих тепловых потерь при превышении температуры масла над температурой окружающего воздуха 35 С, кВт Номинальный расход масла, мч* Номинальный расход воздуха, м/ч Установленная мощность электродвигателей, кВт*..... Масса, кг ...... Габаритные размеры: длинаХширииаХвысота, мм . 4852Х1980Х ГОУ-3 ГОУ-4
Х3500 6170Х1980Х Х3500 * Данные приведены для случая применения в устройствах маслонасосов типа БТЭ-100/20.
