2. Осушка воздуха одним адсорбером с одновременной подготовкой к работе второго адсорбера. Подготовка адсорбера к работе заключается в сушке адсорбента и последующем охлаждении его до рабочей температуры. Для осушки адсорбента через него пропускают часть сухого, выходящего из рабочего адсорбера воздуха, предварительно нагреваемого воздухонагревателем. Пос-

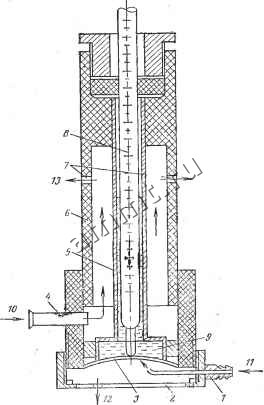

Рис. 7.2. Прибор для измерения точки росы воздуха.

/ - штуцер для ввода испытываемого воздуха (газа); 2 - стеклянное окошко; 3 - полированная пластина; 4 - штуцер для подачи сжатого углекислого газа; 5 -латунный цилиндр; 6 - корпус; 7- отверстие для Л/ выхода углекислого газа; S - термометр; 9 - ацетон; w - подача

углекислого газа; II - ввод испытуемого воздуха (газа); /г -выход . испытуемого воздуха; 13 - выход углекислого газа.

ле прохождения через влажный адсорбент воздух выбрасывается в атмосферу. Для охлаждения адсорбента отключают воздухонагреватель. Затем режимы работы первого и второго адсорберов меняются. Последовательное чередование режимов позволяет обеспечить длительную надежную работу установки.

3. Осушка воздуха с одновременным его нагревом. Часть сухого воздуха из рабочего адсорбера нагревает-



ся в воздухонагревателе и поступает на выход установки. Переключение режимов работы производят вручную при помощи запорно-регулировочной арматуры.

Для работы установку располагают на ровной площадке с твердым покрытием вблизи трансформатора. Установка соединяется с источником сжатого воздуха и баком трансформатора трубопроводом диаметром 50 мм. При первоначальном включении установки или после длительного хранения производят сушку цеолита в одном из адсорберов. Перед началом, а также периодически в процессе работы измеряют температуру точки росы выходящего воздуха. При ухудшении степени осушки выходящего воздуха адсорберы переключают. После отключения установки необходимо ее загерметизировать.

Подавая от установки сухой воздух в бак трансформатора, приступают к разгерметизации. Для сохранения низких значений относительной влажности воздуха в баке следует ограничить по возможности количество открытых одновременно заглушек и люков, не допускать сквозняков в баке. При прекращении работ осуществляют герметизацию бака и создают в баке избыточное давление 10-30 кПа сухим воздухом с температурой точки росы не выше -50°С.

Если по каким-либо причинам необходимо прервать работу и продлить ее в последующие дни, поступают следующим образом. Герметизируют трансформатор, открывают краны и воздухоспускные пробки в верхней части бака и на установленных комплектующих узлах при помощи установки продувают бак сухим воздухом до получения значения точки росы выходящего из пробок и кранов воздуха не выше -45°С. После этого закрывают и уплотняют пробки и краны, а в баке создают давление сухого воздуха 10-30 кПа. Последующую разгерметизацию трансформатора производят, как описано выше.

При применении этого способа за начало разгерметизации принимают вскрытие любой заглушки, за окончание- полную герметизацию и заполнение бака сухим воздухом либо начало вакуумировки. Обшее время разгерметизации не должно превышать более 100 ч.

Этот способ защиты изоляции от увлажнения имеет следующие преимущества:

1. Обеспечивает более эффективную защиту изоляции от увлажнения.



2. Позволяет производить разгерметизацию трансформаторов в несколько приемов, что дает возможность полностью собрать трансформатор (включая систему охлаждения) перед его заполненадм маслом.

3. Не требует предварительного нагрева трансформаторов и не опасен в пожарном отношении.

% 60

>

<

Рис. 7.3. Изменение относительной влажности воздуха в баке трансформатора в процессе разгерметизации.

1 - кривая изменения относительной влажности воздуха в баке трансформатора типа ТДЦ-400000/330, предварительно прогретом до -Ь50°С: 2 - кривая изменения относительной влажности воздуха в бакс трансформатора типа АОДЦТН-333000/750 при использовании установки типа Суховей ; Л - начало разгерметизации бека для установки ввода 750 кВ; В - после установки ввода 750 кВ на уплотняющие прокладки; В - начало разгерметизации бака для установки ввода 330 кВ; Г - после установки ввода 330 кВ на уплотняющие прокладки.

Как наглядный пример эффективности данного способа защиты изоляции от увлажнения, на рис. 7.3 показано изменение относительной влажности воздуха в баке разгерметизированного трансформатора серии ТДЦ-400000/330, который пеюед разгерметизацией был прогрет до температуры -fSOC, при температуре окружающего воздуха -{-2°С и относительной его влажности 81% (кривая /) и в баке трансформатора серии АОДЦТН-ЗЗЗООО/750, в который в период разгерметизации подавался сухой воздух с точкой росы -бОС, при температуре окружающего воздуха~0°С и относительной его влажности 807о (кривая 2).

Допускается для трансформаторов 110-330 кВ мощностью менее 400 MB-А в случае отсутствия воздухоосу-шительной установки работы по разгерметизации производить без подачи в бак сухого воздуха. В таком случае окружающий воздух проникает в бак трансформатора, что вызывает частичное увлажнение изоляции. Поэтому в этом случае для предотвращения значительного
