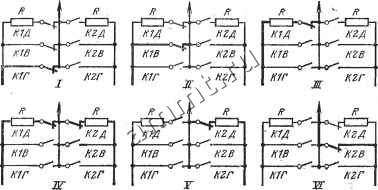

Читальный зал --> Номенклатура силовых трансформаторов Чёрными. СоотеетствуюЩие им токбвёдуЩИе цени называют чеТйьимй и нечетными плечами. В Схемах со сдвигом применяются резисторные устройства РПН. На рис. 9.2 показана последовательность .работы контактов резисторного устройства РПН в процессе переключения с нечетной на четную ступень. Положение I - рабочее. Ток нагрузки протекает по нечетному плечу устройства. Положение П. Подвижный контакт И2 избирателя перешел на следующую отпайку 2. Положение /Я -рабочее. Контактор переключен с нечетного в четное положение. Ток нагрузки протекает по четному плечу устройства.  Рис. 9.3. Последовательность работы контактов контактора типа КНОА. I-VII - положение контактов при переключении; К1Г, К1В, КШ - соответственно главные, вспомогательные и дугогасительные контакты нечетного плеча; КГ, КВ, К2Д - соответственно главные, вспомогательные и дугогасительные контакты четного плеча; К - токоограничивающнй резистор. В резисторных устройствах РПН применяются быстродействующие контакторы, обеспечивающие переключение четного и нечетного плеч устройства без разрыва электрической цепи. Такие контакторы имеют несколько типов контактов, выполняющих различные функции при переключении. Применяемый в отечественных резисторных устройствах РПН контактор типа КНОА имеет главные, вспомогательные и дугогасительные контакты. Главные контакты предназначены для пропускания тока яа-грузки, вспомогательные - для предохранения обгара главных контактов в процессе переключения и дугогасительные - для гашения возникающей в электрической цепи дуги. На рис. 9.3 показана последовательность работы контактов контактора типа КНОА при переключении с нечетного в четное положение. Положение I - рабочее. Ток нагрузки протекает по главным контактам нечетного плеча К1Г. Положение И. Контакты К1Г разомкнуты. Ток яагрузки протекает по вспомогательным контактам К.1В нечетного плеча. Положение III. Контакты KIB разомкнуты. Ток нагрузки протекает по дугогасительным контактам К1Д нечетного плеча. При размыкании контактов К1В возникает электрическая дуга. Положение IV. Замкнуты дугогасительиые контакты четного плеча К2Д. Ток нагрузки протекает по дугогасительным контактам обоих плеч. Протекает циркулирующий ток, который определяется токоограничивающими сопротивлениями и напряжением ступени (положение Мост ). Положение V. Контакты К1Д разомкнуты. Ток нагрузки протекает по дугогасительным контактам четного плеча. При размыкании контактов КЩ возникает электрическая дуга. Положение VI. Замкнуты контакты КШ и К2В. Ток нагрузки протекает по вспомогательным контактам четного плеча. Положение VII - рабочее. Замкнуты контакты К2В, К2Г и К2Д. Ток нагрузки протекает по главным контактам четного плеча. Процесс переключения контактора происходит в течение 50-60 мс. Возникающая при размыкании контактов электрическая дуга гасится в масле контактора в процессе быстрого переключения контактов. Для успешного гашения дуги время от срабатывания разрывающих электрическую цепь контактов до замыкания контаетов ранее обе-сточеиного плеча должно быть не менее установленных для данного контактора норм. Время работы контактов контактора в положении Мост должно быть достаточным для обеспечения переключения без разрыва нагрузочной цепи с учетом износа контактов в процессе переключения. Для расширения диапазона регулирования в трансформаторах применяют схемы с реверсированием регулировочной обмотки н включением грубой ступени регулирования. Регулирование напряжения в этих схемах осуществляют при помощи устройств РПН, имеющих предызбиратели. В трансформаторах, имеющих схему регулирования с реверсированием, главная часть обмотки рассчитана на оминальное напряжение, а регулировочная часть обмотки РО - иа половину диапазона. На рис. 9.4 показано регулирование напряжения с помощью реверсирования регулировочной части обмотки. Положение I. Оно соответствует минимальному значению регулируемого напряжения. Напряжение РО вычитается из напряжения главной части обмотки. Далее при последовательном переключении устройства на крайнюю ступень регулировочная обмотка постепенно выводится из работы. Это приводит к увеличению регулируемого напряжения. Положение II. Устройство РПН переключено на крайнюю ступень регулировочной обмотки. Регулировочная часть обмотки полностью выведена с работы. Регулируемое напряжение соответствует номинальному значению. Положение III. Устройство РПН переключено на восьмую ступень. Ток нагрузки протекает по четному плечу. После этого происходит переключение контактов предызбирателя П н реверсирова- nz иг К1 Ri Rz Н2

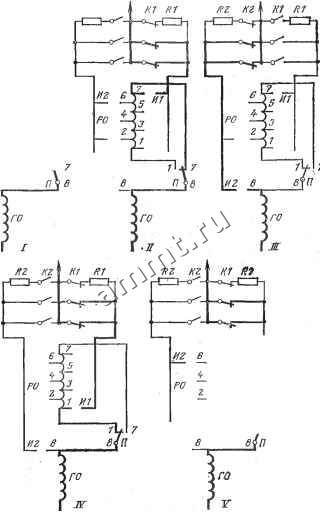

 Рис 9.4. Регулирование напряжения устройством РПН с реверсированием регулировочной обмотки. /-V - положение контактов устройства РПН при переключении; /-8 -ступени регулирования; К1, Ш - контакты соответственно контактора и избирателя нечетного плеча; Ki, Й2 -контакты соответственно контактора н избирателя четного плеча; Я - контакт предызбирателя; />0 - регулировочная С/Вмотка- го-главная оВмотка; R.1 и Л2 - токоограничивающие резисторы.
