Операции по созданию давлейия в оболочке и выпуску воздуха повторяют несколько раз, добиваясь полного прекращения выделения воздуха и плотного прилегания пленки, после чего сливают масло из расширителя до уровня 100 мм от низа. Контроль уровня масла в расширителе при выполнении этих работ осуществляют при помощи стеклянной трубки.

После слива масла через люк для указателя уровня проверяют состояние внутренней поверхности оболочки. Для освещения оболочки применяют низковольтные лампы с защитной сеткой. Оболочка должна плотно прилегать к стенкам расширителя и поверхности масла, не должна иметь перегибов и складок в нижней части, которые могут нарушить работу указателя уровня масла, внутри нее не должно быть масла. Затем устанавливают и закрепляют стрелочный маслоуказатель уровня масла. Конструкция стрелочного маслоуказателя для расширителей с пленочной защитой аналогична конструкции маслоуказателя, описанного в § 6.4, и отличается только более длинным рычагом, который оканчивается не поплавком, а шаровым оконцевателем.

Расширитель устанавливают на баке трансформатора. Подсоединение расширителя к баку трансформатора осуществляют после заполнения последнего сухим дегазированным маслом.

Соединительные патрубки и газовое реле заполняют маслом из трансформатора, выпуская воздух из пробки газового реле.

10.2. МОНТАЖ АЗОТНОЙ ЗАЩИТЫ ИЗОЛЯЦИИ И МАСЛА

Азотная защита заключается в том, что микропустоты в изоляции и масле, образующиеся в результате тщательного удаления из них воздуха, а также надмасляное пространство заполняют сухим азотом и герметизируют от окружающей среды при помощи мягких резервуаров, которые служат для компенсации температурных изменений объема масла в период работы трансформатора (рис. 10.4).

В зависимости от объема расширителя трансформатора установки азотной защиты комплектуют одним (при емкости расширителя до 5000 л) или двумя (при емкости расширителя от 5000 до 10 000 л) мягкими резервуарами. Мягкие резервуары при помощи скоб под-ешены в металлическом шкафу разборной конструкции,

fi котором имеются две двери для обслуживания и пластина для подсоединения его к общему контуру заземления.

В шкафу также размещают воздухоосушитель, предназначенный для защиты надмасляного пространства расширителя от попадания сырого воздуха в случае нарушения герметичности мягких резервуаров.

В отличие от обычных воздухоосушителей, описанных в § 10.3, он не имеет масляного затвора.

Рис. 10.4. Устройство азотной защиты трансформатора.

г - надмасляное пространство расширителя; 2 - шкаф; 3 - мягкий резервуар; 4 - азотоосушитель.

ВидЛ

Монтаж трансформаторов, оборудованных азотной защитой, связан с обеспечением более жестких условий по вакуумной обработке масла и изоляции, азотированию масла, монтажу и подсоединению азотной установки.

Вакуумирование и заливку трансформаторов маслом после установки комплектующих узлов производят при остаточном давлении не более 660 Па. Заливку осуществляют маслом, имеющим остаточное влагосодержание не более 0,001% и газосодержание не более 0,1% объема масла. Заливают масло до уровня 200--300 мм от верхней крышки, снимают разрежение в баке путем подачи в надмасляное пространство сухого азота (ГОСТ 9293-74), создают избыточное давление в баке не более 2,0 кПа и приступают к азотированию масла. Для этого к трансформатору подсоединяют дегазационную уста-

НоБку такии образом, чтобы возможно- было обеспечить циркуляцию масла в баке снизу вверх (рис. 10.5). Включают насосы дегазационной установки и обеспечивают циркуляцию масла в баке, одновременно подавая в дегазатор установки сухой азот из баллона через редуктор, чтобы избыточное давление в баке дегазатора не превышало 2,0 кПа.

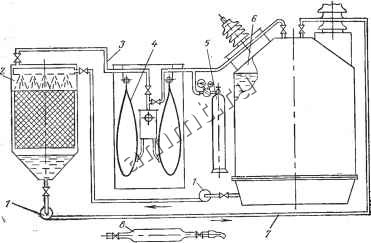

Рис. 10.5. Азотирование масла в трансформаторе с использованием дегазационной установки.

i - маслонасос; 2 -рабочая камера дегазационной установки; 3 -азотопро-вод; 4 - мягкий резервуар; 5 - баллон с азотом; 6 - надмасляное пространство трансформатора; 7 - маслопровод; 8 - устройство для отбора азотированного и дегазированного масла из бака трансформатора.

Создание более высокого давления азота в надмасляной пространстве приведет к неравномерному азотированию масла и перенасыщению масла азотом, что может вызвать неполадки в работе трансформатора. Контроль за давлением азота в надмасляной пространстве и в дегазационной установке осуществляют дифма-нометрами и напорометрами.

При азотировании масла можно использовать мягкие резервуары, которые наполняют азотом и соединяют с надмасляным пространством трансформатора и полостью дегазатора. Применение емкостей обеспечивает достаточное давление при азотировании и гарантирует от превышения давления азота в надмасляной пространстве.
