Ляций Пробой в трансформаторе может быть вызйан низким качеством залитого масла, наличием влаги в изоляции, загрязнением и другими недостатками, контролируемыми при оценке изоляции.

Очередность проведения измерения коэффициента трансформации и определения группы соединений обмоток не установлена.

Ввиду сложности пусконаладочных испытаний, необходимости соответствующего опыта в проведении работ и специального оборудования и приборов такие испытания проводят специализированные наладочные организации или лаборатории. Результаты измерений и испытаний оформляют соответствующими протоколами, прилагаемыми к технической документации по монтажу трансформатора.

Особое внимание при испытаниях следует уделить безопасности проведения работ.

14.2. ИЗМЕРЕНИЕ ПОТЕРЬ ХОЛОСТОГО ХОДА ПРИ МАЛОМ ОДНОФАЗНОМ ВОЗБУЖДЕНИИ

Эти испытания производятся для трансформаторов мощностью 10 ООО кВ-А и более. Потери холостого хода при малом однофазном возбуждении измеряют по схемам, приведенным на рис. 14.1,с. Для трехфазных трансформаторов выполняют три однофазных опыта путем поочередного замыкания накоротко одной из фаз и возбуждения двух других фаз трансформатора.

В первом опыте накоротко замыкают обмотку фазы А и возбуждают фазы В и С. При этом измеряемые потери будут характеризовать потерю энергии на возбуждение фаз В и С магнитопровода. Аналогичные опыты производят при поочередно закорачиваемых других фазах.

Замыкание накоротко обмотки любой фазы можно производить на соответствующих выводах любой из обмоток трансформатора, учитывая при этом действительную схему соединения обмоток трансформатора. При измерении обычно подводят напряжение и закорачивают накоротко одну из фаз на стороне низшего напряжения трансформатора, добиваясь таким образом большего возбуждения магнитной системы.

При испытании измеряют подводимое напряжение и суммарную мощность, потребляемую испытуемым трансформагором и измерительными приборами. Затем



определяют потребление измерительных приборов (Рпр) путем измерения или расчета. Измерение потребления приборов производят по схеме на рис. 14.1,6. Потребление приборов можно определить также по формуле

PpUv+UWw (14.1)

где f/- подводимое переменное напряжение, В; Rv - сопротивление вольтметра. Ом; Rw - сопротивление обмотки напряжения ваттметра, Ом.

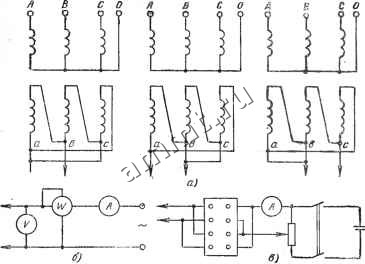

Рис. 14.1. Измерение потерь холостого хода при малом возбуладе-нии с последовательным закорачиванием фаз.

а - схемы последовательного закорачивания фаз: слева направо закорочены соответственно фазы с, Ь, а; б - схема подключения приборов; в - схема подключения питания при размагничивании.

Потери в испытуемом трансформаторе вычисляют по формуле

Яо=Ризм-Рпр. (14.2)

в трехфазных трансформаторах потери, измеряемые по схемам с закорачиванием фаз Л и С, должны быть практически равными, а измеренные по схеме с закорачиванием фазы В - больше последних. Это объясняется различной длиной пути замыкания магнитного потока при возбуждении трансформатора по указанным схемам измерения. При возникновении какого-либо короткозамкнутого ВИТК9 для одного из стержней маг-



нитопровода соотношение потерь, измеренных по этим схемам, изменится, причем появление короткозамкнуто-го витка вызывает увеличение потерь, поэтому дефектной будет та фаза, при закорачивании которой будут измерены наименьшие потери. Это явление используется для оценки состояния трансформаторов.

Полученные результаты оценивают путем сравнения их со значениями, измеренными при изготовлении и приведенными в паспорте трансформатора. Для сравнения результатов измерение потерь производят по схемам и при напряжении, указанном в паспорте трансформатора.

Для трансформаторов на напряжение до 35 кВ включительно измеренные потери для каждой из схем не должны отличаться более чем на 10% значений, полученных при изготовлении. Отношение потерь, измеренных при закорачивании фаз Л и С (Ра/Рс), а также отношение этих потерь к потерям, полученным при закорачивании фазы В{Рб1Ра и Рв/Рс), не должны отличаться в пределах погрешности измерений от таких же отношений, полученных при измерении на заводе.

Для однофазных трансформаторов на напряжение 110 кВ и более полученные потери не должны отличаться более чем на 10% от потерь, измеренных при изготовлении трансформаторов.

Для трехфазных трансформаторов на напряжение 110 кВ и выше соотношение потерь, измеренных по указанным выше схемам {Ра/Рс, Рв/Ра и Рв/Рс), не должно отличаться больше чем на 5% таких же соотношений потерь, полученных при изготовлении.

Если трансформаторы имеют реакторные переключающие устройства, то измерение потерь холостого хода дополнительно производят на промежуточном положении регулятора Мост . Результаты оценивают аналогично путем сравнения их с заводскими значениями на данном положении устройства. На результаты измерений значительное влияние оказывает намагничивание магнитопровода вследствие протекания по обмоткам трансформатора постоянного тока. В этих случаях для измерения потерь трансформаторы размагничивают.

Размагничивание производят путем подачи на обмотки постоянного тока с изменяющейся полярностью. Схема размагничивания трансформатора показана на
