наложена изоляция, а с другой стороны имеется контактная лопатка для подсоединения ко второй составной части отвода. В месте окончания изоляции на прутке имеется конус, предназначенный для центровки отвода в Tpiy6e ввода. На время транспортировки жесткую часть отвода дополнительно раскрепляют. Вторая часть отвода выполнена из гибкого неизолированного кабеля, концы которого впаяны в наконеч-

Л-я повернуто \

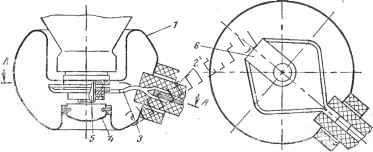

Рис. 7.9. Подсоединение вводов 500 кВ непротяжной конструкции. / - экран ввода; 2 - изолированная часть отвода; 3 -гибкая часть отвода; 4 - крышка; 5 - контактная шпилька ввода; 6 - контактная пластина отвода.

НИКИ. С одной стороны впаивают наконечник для сочленения с лопаткой жесткой части отвода, а с другой - кабельный наконечник для закрепления и уплотнения отвода во вводе. Гибкую часть отвода транспортируют отдельно. Перед установкой вводов производят сочленение частей отвода болтами. После установки вводов проверяют заход изолированной части отвода в экран ввода.

При монтаже вводов 500 кВ непротяжной конструкции установку экрана и подсоединение отводов обмотки производят внутри бака (рис. 7.9). На изолированном отводе обмотки припаяна контактная пластина, подсоединяемая к контактной шпильке ввода. Экран ввода имеет два отверстия: сбоку - для пропускания отвода обмотки и снизу - для закрепления экрана и кабельногв наконечника на вводе.

Для облегчения работы внутри бака рекомендуется перед опусканием ввода произвести контрольную сборку экрана и деталей крепления кабельного наконечника.



Установку вводов производят в следующей последовательности:

1. Через люк подают экран ввода внутрь трансформатора и пропускают через боковое отверстие отвод обмотки. Кабельный наконечник необходимо расположить в экране, как показано на рис. 7.9. 2. Плавно

заводят

нижнюю часть ввода внутрь трансформатора, устанавливают и закрепляют на ней экран. Кабельный наконечник отвода надевают на контактную шпильку, окончательно опускают ввод и уплотняют фланцы.

3. Проверяют положение отвода обмотки, надежно затягивают кабельный наконечник и устанавливают контргайку. Нижнее отверстие закрывают крышкой. Изолированная часть отвода должна свободно заходить в экран на расстояние не менее 25 мм. При меньшем заходе необходимо доизолйровать отвод сухой лакотканью в полуперекрышку на необходимую длину. Толщина слоя накладываемой изоляции должна быть не меньше, чем на изолированном участке отвода. Допускается срезать на расстояние более 25 мм часть заходящей в экран изоляции, если она мешает установке и подсоединению вводов.

Установку вводов постоянного тока напряжением 400-750 кВ производят с использованием специального приспособления (рис. 7.10),


Установка тока на

вводов по-напряжение

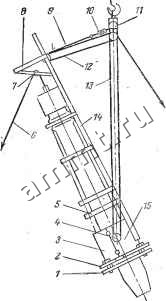

Рис. 7.10. стоявного 400-750 кВ.

1 - фланец ввода; 2 - фланец полуцилиндра; 3 - полуцилиндр; 4 - подъемная бобышка; 5 - хомут; 6 - тросик протяжки отвода; 7- блочок; 8 - упор; 9 - ограничительный трос; 10 - винтовая растяжка; И - траверса; 12 - полиспаст; 13 - подъемный трос; 14 - ферма приспособления; 15 - основной полуцилиндр.



приспособление представляет собой металлическую ферму, к которой крепится устанавливаемый ввод при помощи двух полуцилиндров и металлических хомутов. В верхней части фермы имеются приспособления для создания наклона ввода и протягивания токоведущего кабеля через трубу ввода.

Применение приспособления вызвано большой массой и длиной ввода, значительным смещением центра тяжести ввода вверх от подсоединительного фланца, значительной массой протяжной части отвода, которая достигает 150-250 кг. Приспособление монтируют на выставленном в стойке и подготовленном к установке вводе при помощи крана. При этом из фланца ввода выкручивают подъемные кольца и при помощи болтов прикрепляют к нему в этом месте фланцы полуцилиндров, которые затем соединяют между собой. Верхнюю фарфоровую покрышку ввода при помощи хомутов прикрепляют к ферме.

За имеющиеся на приспособлении подъемные устройства ввод стропят к траверсе, закрепленной на кране. Между траверсой и подъемным приспособлением закрепляют полиспаст и ограничительный трос, длина которого рассчитана на возможность создания определенного угла наклона ввода. Затем ввод вынимают из стойки и при помощи полиспаста выводят его в наклонное положение до натяжения ограничительного троса. В таком положении ввод устанавливают на трансформатор, протягивая через трубу гибкий отвод ручной лебедкой при помощи пропущенного через блочок специального троса.

Изоляционные расстояния от экрана ввода до обмоток, изоляционных перегородок, а также до изоляционных цилиндров должны быть не менее указанных в документации завода-изготовителя. В случае отсутствия специальных указаний эти расстояния должны быть не менее 30 мм - для вводов 500 кВ и 50 мм - для вводов 750 кВ.

е) Монтаж вводов напряжением 110-500 кВ

Для высоковольтного кабельного подключения трансформаторов

Для кабельного подключения трансформаторов применяют маслонаполненные вводы вертикального, наклонного, а также горизонтального исполнения.
