Йа рис. 11.5. Значения tgo изоляции ввода должны соотёётстёо-вать значениям, приведенным в паспорте ввода.

г) Подготовка маелонаполненных высоковольтных вводов на напряжение 110-750 кВ

Рисунок 4.4,G-г поясняет принцип устройства высоковольтных маслонаполненных вводов. На центральную трубу намотана бумажная, пропитанная трансформаторным маслом изоляция и надеты верхняя и нижняя фарфоровые покрышки, соединенные подсоединитель-ной втулкой. Детали ввода стянуты пружинами, расположенными в головке ввода. Фарфоровые покрышки совместно с подсоединительной втулкой и деталями

1 -1>4-


-

r-\-

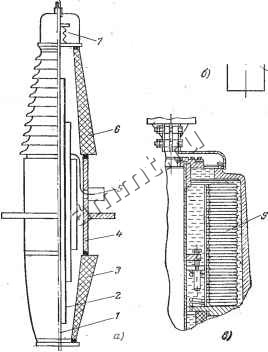

Рис 4.4. Устройство высоковольтных маслонапо-ненных вводов. а - схема устройства ввода; 6 - схема компенсации объемного расширения масла с выносным бачком; в - схема компенсации объемного расширения масла в головке ввода; г - схема работы гидравлического затвора;. / - центральная труба; 2 - уравнительная обкладка; 3 - нижняя фарфоровая покрышка; 4 - соединительная втулка; 5 -вывод измерительной обкладки; 6 - верхняя фарфоровая покрышка; 7 - пружина; 8 - бал. давления; 9 - силь-фонный расширитель.



нижнего и верхнего уплотнений образуют резервуар для заполняющего ввод, масла.

Внешней изоляцией ввода является внешняя развитая поверхность фарфоровых покрышек. Внутренняя изоляция состоит из пропитанной маслом бумаги и заполняющего ввод трансформаторного масла. Бумажная изоляция разделена на слои уравнительными прокладками из фольги. Таким образом, между находящейся под потенциалом центральной трубой и заземленной подсоединительной втулкой образуется группа последовательно включенных конденсаторов, обеспечивающих равномерное распределение напряжения внутри ввода. Последняя обкладка в изоляции имеет отвод, выведенный при помощи изолятора на подсоединительную втулку, предназначенный для измерения tg6 и емкости ввода. При эксплуатации ввода этот отвод должен быть заземлен.

Во многих вводах последний слой бумажной изоляции используют как измерительный конденсатор, который включен последовательно с основной емкостью ввода. Проводник от измерительной обкладки выводят через изолятор на соединительную втулку. Он служит для измерения tg6 и емкости основной изоляции ввода и изоляции измерительного конденсатора. В таких вводах отвод от последней обкладки наглухо подсоединен к соединительной втулке внутри ввода.

Центральная труба служит для соединения деталей ввода и пропускания токоведущего кабеля отвода обмотки трансформатора. Кабельный наконечник отвода закрепляют в верхней части трубы. Такие вводы называют протяжными. В некоторых вводах труба является токоведущим элементом и кабельный наконечник отвода закрепляют в нижней части трубы.

По способу защиты внутренней изоляции ввода от влияния атмосферного воздуха вводы подразделяют на герметичные и негерметичные. В конструкции новых трансформаторов в основном применяются вводы герметичного исполнения. В таких вводах внутренняя изоляция полностью герметизирована от окружающего воздуха. Компенсацию температурных изменений объема масла производят при помощи сильфонных компенсаторов, которые располагают в специальном выносном бачке, соединенном с внутренней полостью ввода, или в головке ввода (рис. 4.4.6, в). Во вводе долж-



но постоянно поддерживаться избыточное давление масла.

Во вводах негерметичной конструкции компенсация температурных изменений объема масла производится в расширителе, расположенном в головке ввода. Для защиты внутренней изоляции ввода от влияния атмосферного воздуха в большинстве конструкций расширителей предусмотрен гидравлический затвор. Гидравлический затвор представляет собой два сообщающихся сосуда, один из которых сообщается с окружающей атмосферой, а второй - с полостью ввода. В качестве запирающей жидкости в гидравлическом затворе используют то же трансформаторное масло, что и во.вводе. Принцип работы гидравлического затвора поясняет рис. 4.4,г. Гидравлический затвор задерживает поступающую с воздухом влагу и загрязнения.

Для контроля за уровнем масла во вводе расширитель оборудован стеклянным маслоуказателём. Соединительная втулка служит, для крепления ввода на трансформаторе. На втулке имеются приспособления для подъема ввода, отверстие для выпуска воздуха из трансформатора, газоотводный патрубок, измерительный вывод от измерительного конденсатора. . Герметичный ввод соединен с бачком давления гибкой трубкой. Для подсоединения трубки на подсоедиг нительной втулке ввода и на бачке давления имеются вентили. В герметичных вводах с сильфонными компенсаторами вентиль, установленный на подсоединительной втулке, предназначен для регулировки давления масла во вводе. Во вводах негерметичной конструкции на . подсоединительной втулке имеется маслоотборное устройство.

Особенности конструктивного исполнения и основные технические данные вводов расшифровываются по условному обозначению типа ввода, состоящему из буквенных и цифровых знаков.

Буквы в числителе обозначают:

1) конструктивное исполнение ввода: Г - герметичное (без обозначения - негерметичные);

2) вид внутренней изоляции: БМ - бумажно-масляная; МБ - масло-барьерная (в новых трансформаторах не применяется);

3) назначение ввода: Т -для трансформаторов; Р - для реакторов; Кб-для кабельного подключения;

4) П - имеющие приспособления для измерения напряжения ввода (вывод от измерительного конденсатора).

Цифры в знаменателе обозначают допустимый угол установки ввода. Последующие цифровые обозначения через дробь указывают номинальное напряжение р числителе и номинальный ток в знд-
