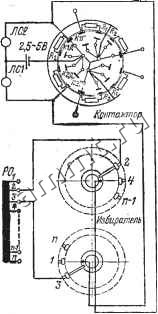

Читальный зал --> Номенклатура силовых трансформаторов Ниже рассматриваются особенности конструкции и монтажа переключающего устройства типа РС-4. Трехфазный механизм контактора представляет собой рычажную систему (рис. 9.15). На рычагах каждой фазы закреплены главный и дугогасительный подвижные контакты, предназначенные для коммутации четного плеча устройства, и соответственно главный и дугогасительный Контакты нечетного плеча. Соответствующие им неподвижные контакты закреплены на нзоляционном цилиндре корпуса контактора. Нагрузочный ток при работе трансформатора проходит через главные контакты, через дугогасительные ток проходит только во время переключения. Подвижная рычажная система механизма контактора приводится в действие посредством пружин. Пока происходит процесс переключения обесточенных контактов избирателя, контактор подготавливается для переключения, аккумулируя энергию в переключающей пружине. По окончании переключения избирателя и после необходимого резервного хода контактор почти мгновенно перебрасывает нагрузку на подготовленное положение (четное или нечетное). При этом переключение контактов контактора происходит в следующей последовательности: закрываются поочередно дугогасительные контакты рабочего и нерабочего пле-чей, закрываются главные контакты подготовленного плеча и открываются главные контакты рабочего плеча. Контактор не имеет выемной части, однако его конструкция позволяет вынимать из корпуса поочередно механизм переключения и другие расположенные в нем составные узлы. Конструкция и принцип работы избирателя устройства типа РС-4 не имеют принципиальных отличий от описанных выше резисторных переключающих (устройств других типов. В маслопровод между корпусом контактора и расширителем устанавливается защитное реле типа RS-1000.  Рис. 9.15. Электрическая схема снятия круговой диаграммы устройства РС-4. ЛС1, ЛС2 -сигнальные лампы; РО - регулировочная обмотка трансформатора; Ri - токоограничивающие сопротивления; К1Г, КШ - главные и дугогасительные контакты четного плеча; К2Г, КгД -главные и дугогасительные контакты нечетного плеча; /, 2, 3, 4..... п-1, - отпайки регулировочной обмотки. Рис. 9.16. Электрическая схема снятия осциллограммы работы контактора устройства РС-4. Ri, Ri - токоограничивающие сопротивления; К1Г. К/Д -главные н дугогасительные контакты четного плеча; К2Г, К2Д - главные и дугогасительиые контакты нечетного плеча; Кг, Rt, Дв -делитель осциллографа. Принцип работы реле RS-1000 аналогичен принципу работы, описанному выше реле типа ORF-25/10. Рабочий механизм реле RS-1000 имеет ртутный опрокидывающийся электрический контакт. В остальном конструкция его не имеет принципиальных отличий от реле ORF-25/10. Реле настраивается на срабатывание при скорости потока масла 0,9 м/с. Максимальный крутящий момент на валу устройства не определяется. Круговая диаграмма и осциллограмма работы устройства снимаются по приведенным на рис. 9.15, 9.16 схемам. Для сборки схем требуется снять крышку корпуса контактора. Оценка результатов, полученных при снятии круговой диаграммы и осциллограммы, производится посредством сравнения их с данными, полученными на заводе и указанными в паспорте данного устройства. В остальном проверка после прибытия, хранение, подготовка к включению, наладка перед включением и ревизия устройств типа РС-4 производятся так же, как и описанных выше устройств.  в] Переключающее устройство типа РНТА-35/320 Устройство не имеет отдельного контактора и состоит из следующих основных частей (рис. 9.17): 1) переключателя тонкого регулирования, выполняющего функции избирателя и контактора устройства; 2) переключателя грубого регулирования, выполняющего функцию предызбирателя устройства; 3) механизма быстродействия, обеспечивающего переключение контактов переключателя тонкого регулирования с заданной скоростью. Переключатель тонкого регулирования имеет подвижную (ротор) и неподвижную (статор) части, заключенные в герметизированном корпусе. На бакелитовом цилиндре ротора закреплены подвижные контакты и токоограничивающие сопротивления. Подвижный контакт состоит из одного главного контакта, двух дугогасительных и одного токосъемного контакта. Подвижный то- косъемный контакт расположен ниже главного контакта и показан на разрезе Б-Б на рис. 9.17. Конструктивно подвижные контакты выполнены в виде катящих роликов, закрепленных в токоведущих корпусах. Ролики дугогасительных контактов имеют металлокерамические покрытия. Главный контакт с дугогасительными соединен через токоограничивающие резисторы, выполненные в виде пружины.  Рис. 9.17. Роторное резисторное переключающее (устройство типа РНТА-35/320. 1 ~ переключатель грубой регулировки; 2 - переключатель тонкой регулировки; 3 - маслосливиой патрубок; -корпус механизма быстродействия: 5 - патрубок к газовому реле; 6 - пробка для выпуска воздуха; 7 - защитная диафрагма; 8 - указатель наличия масла; 9 - указатель положения; 10 - редуктор; 11 - неподвижный контакт; 12 - подвижный контакт; 13 - статор переключателя тонкой регулировки; /4 -ротор переключателя тонкой регулировки; 15 - токоограничивающее сопротивление; 16 - статор переключателя грубой регулировки; 17 - ротор переключателя грубой регулировки; 18 - токс-съемное кольцо.
