ботой производят по манометру, измеряющему давление масла в фильтр-прессе.

В качестве фильтрующего элемента наиболее широкое распространение получил фильтровальный картон (ГОСТ 6722-75). В фильтр-прёссах можно применять и другие виды фильтрующих элементов, например суровую ткань из хлопчатобумажной крученой пряжи (ГОСТ 504-68), фильтровальную капроновую ткань ФК и др. Фильтровальный капрон не должен допускать отрыва волокон при работе фильтр-пресса, загрязняющих очищенное масло.

Промышленность выпускает передвижные рамные фильтр-прессы различных типоисполнений производительностью от 1500 до 3000 л/ч, устройство которых известно широкому кругу читателей.

Конструкция фильтр-пресса имеет следующие недостатки: контакт с окружающим воздухом (негерметичная конструкция), малая производительность, частая замена фильтрующего элемента.

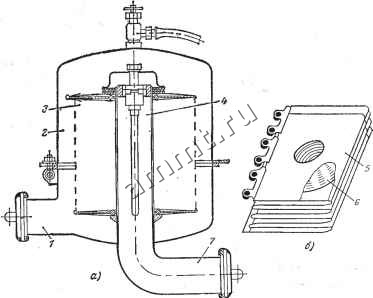

Рис. 5.1. Схема устройства фильтра типа ФГН.

а - устройство фильтра; б - фильтрующий пакет- / - входной патрубок; 2 - корпус; 3 - фильтрующий пакет; 4 - центральная труба; 5 -чехол; б -алюминиевый диск; 7 - выходной патрубок.



в последнее время для очистки от механических примесей масел, предназначенных для заливки в мощные высоковольтные трансформаторы, применяют фильтры герметичной конструкции типа ФГН-30 и ФГН-60, которые выпускаются промышленностью для очистки жидкого топлива.

Устройство и принцип работы фильтра типа ФГН поясняет рис. 5Л,а,б. Фильтр ФГН представляет собой вертикальный цилиндрический сосуд, разнимающийся в нижней части. На центральной трубе, сообщающейся с выходным патрубком, смонтированы фильтрационные пакеты. Фильтрационный пакет состоит из фильтрационного чехла и набора металлических дисков. Чехол изготовлен из нетканого материала. Диски внутри чехла расположены, как показано на рис. 5.1,6.

Таблица 5.2

Технические данные фильтров типа ФГН

Наименование

ФГН-30

ФГН-60

ФГН-120

Пропускная способность, м/ч*

Фильтрационный материал

Нетканый, ТУ 12541-65

Число слоев фильтрационного мате-

риала

5-15

Фильтрационная поверхность,

Тонкость фильтрации, мк

5-15

5-15

Рабочее давление максимальное, кПа

1500

Перепад давления, кПа: в начале работы

максимально допустимый

Габаритные размеры, мм: высота

1000

диаметр корпуса

400-

Диаметр присоединительных патруб-.

ков, мм

Масса, кг

* Пропускная способность для трансформаторного шсла указана примерно.

Для контроля за давлением на фильтре установлен дифференциальный манометр, указывающий избыточное давление жидкости (до и после фильтра), а также разность давлений между ними (перепад давления). На подсоединительных патрубках дифференциального манометра имеется маркировка для правильного его подсоединения к фильтру.



Фильтрация масла в фильтре происходит следующим образом: заполняя внутреннюю полость фильтра, масло, проходя под давлением через чехол, очищается и попадает в канавки алюминиевого диска, откуда по радиальным пазам и через отверстия в центральном кольцевом выступе диска устремляется в пазы центральной трубы и дальше в выхлопной патрубок.

Технические данные фильтров типа ФГН приведены в табл. 5.2.

Для пропускания масла через фильтр используют герметичные маслонасосы типа 5Т или ЦНТ.

5.5. АДСОРБЦИОННЫЙ МЕТОД ОБРАБОТКИ МАСЛА

Процесс очистки масла при помощи адсорбции основан на поглощении воды и других примесей, ухудшающих его эксплуатационные свойства, различными адсорбентами. Для удаления из масла влаги в качестве адсорбента применяются синтетические цеолиты.

Кристаллы цеолита получают в результате реакции, которая происходит при смешивании гидроокисей алюминия А1(0Н)з и кремния (SiOH)4 в сильнощелочной среде. В результате кристаллизации положительно заряженные ионы алюминия и кремния располагаются в глубине пористого алюминосиликатного скелета, а отрицательно заряженные ионы кислорода- на поверхности скелета. На поверхности скелета имеются также положительно заряженные ионы Na, Са, К, способные к ионному обмену. Таким образом, цеолиты являются полярными адсорбентами.

Структура цеолитов и наличие на поверхности пор заряженных ионов кислорода определяют их высокую адсорбентную способность, особенно к полярным молекулам воды.

Каждый вид цеолитов отличается строго определенным размером входных отверстий пор, поэтому они адсорбируют только молекулы веществ, которые могут проникнуть внутрь пор, что определяет их высокую избирательную способность. В связи с этим цеолиты называют молекулярными ситами. Молекулы трансформаторного масла, имеющие сравнительно большие размеры, цеолитами не адсорбируются.

Наша промышленность выпускает два типа цеолитов-А и X, по структуре отличающиеся размерами входных отверстий. Цеолиты типа А имеют средний ди-
