аметр входных отверстий 4,2-IQ- м, а типа X -8- 10-10 м. Первый знак в обозначении марки цеолитов указывает на вид участвующего в ионном обмене элемента, например NaA, СаЛ, СаХ и др.

Сильно развитая пористая поверхность кристаллов цеолитов обеспечивает большую их влагоемкость (18- 20% массы). При низкой концентрации влаги в масле и повышенной температуре цеолиты имеют в несколько раз большую влагоемкость, чем некоторые другие адсорбенты (силикагель, активизированная окись алюминия и др.). Цеолиты выдерживают без потери своих свойств продолжительный нагрев при температуре 300-450°С, что необходимо для их осушки.

По внешнему виду чистый цеолит представляет собой мелкий кристаллический порошок, который неудобен для применения, поэтому из цеолитов с помощью связывающего материала (10-15% глины) изготовля-

Таблица 5.3

Качества синтетических цеолитов

Наименование	Марка цеолита
		1 СаА
Гравиметрическая (насьшная) плот-	0,62	0.65	0,65
ность, г/cм не менее
Номинальный размер по среднему диа-		4,5+0,5
метру, мм		3,6+0,4
		2,0+0,2
Гранулометрический состав при этом
должен отвечать содержанию фрак-
ции номинального размера, % (по
массе), не менее
Индекс механической прочности на раз-
давливание, МПа, не менее
Индекс механической прочности на ис-
пытание, % (по массе), не менее
Водостойкость, % (по массе), не менее
Динамическая активность по парам
воды при проскоковой концентрации,
отвечающей точке росы не выше
-УСС, г/см, не менее, для таблеток
диаметром, мм:
4,5±0,5
3,6±0,4
2,0±0,2
Потери при прокаливании, % (по мас-
се), не более

ют гранулы, которые по своей механической прочности пригодны для применения в промышленных условиях.

Технические сведения о качестве выпускаемых нашей промышленностью синтетических цеолитов приведены в табл. 5.3.

Для сушки трансформаторного масла в основном применяются цеолиты марки NaA. Обработка масла при помощи цеолитов позволяет удалить из него влагу, находящуюся в растворенном состоянии.

На рис. 5.2,а показана технологическая схема цео-литовой установки. Основной составной частью установки является батарея адсорберов. Адсорбер представляет собой полый цилиндр, полностью заполненный цеолитом. В верхней и нижней горловине адсорбера имеются мелкие металлические сетки, которые служат для удержания цеолитов внутри цилиндра. Адсорберы при помощи коллекторов собраны в единую систему. Для очистки масла от механических примесей на входе установки имеется фильтр. В качестве фильтрующего элемента применяются фильтровальная бумага и ткань бельтинг. Такой же фильтр расположен на выходе установки. Он предназначен для задержания крошки цеолита в случае повреждения удерживающей сетки адсорбера. Для контроля за работой в установке имеются манометр и счетчик расхода масла.

При помощи маслонасоса сырое масло через масло-подогреватель и входной фильтр подается на включенные параллельно адсорберы, где происходит его сушка. Осушенное масло через выходной фильтр поступает на выход установки, смонтированной на автоприцепе.

Ниже приведены технические данные -цеолитовой установки:

Производительность, л/ч.......От 1600 до 2500

Количестве адсорберов, шт...... 4

Масса цеолитов в каждом адсорбере, кг . . . 50

Мощность электроподогревателя, кВт ... 45

Размеры фургона, мм..... . 4000X2200X2000

Установка обеспечивает осушку масла до остаточного влагосодержания менее 10 г в 1т.

Перед обработкой масла необходимо тщательно высушить цеолиты. Цеолит осушивается продуванием через адсорберы нагретого до температуры 400-450°С воздуха. Процесс сушки будет закончен, когда температуры на входе и выходе адсорбера сравняются, что указывает на отсутствие выделяемой из адсорбента

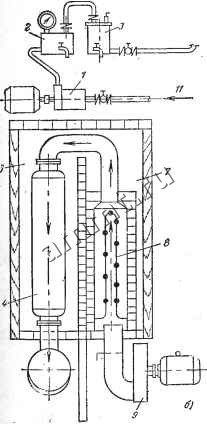

Рис. 5.2. Осушка масла цеолитами.

а - принципиальная схема цео-литовой установки; б - схема устройства печи для сушки цеолитов; / - маслоиасос; 2 - мас-лонагреватель; 3 - фильтр; 4 - адсорбер; 5 -счетчик масла; 6 - сушильная камера; 7 -нагревательная камера; 8 -. спиральные нагреватели; 9 - вентилятор; /О -сухое масло; И- сырое масло.
