вляют высоковольтным регулировочным трансформаторами. Схема включает в себя также аппаратуру управления, контроля и измерения.

Для определения пробивного напряжения масла применяют изготавливаемые промышленностью аппараты типа АИИ-70, АИМ-80 и другие, предназначенные для испытания жидких диэлектриков.

Принципиальная схема аппарата АИМ-80, форма и размеры электродов для определения пробивного напряжения масла показаны на рнс. 5.4,а, б.

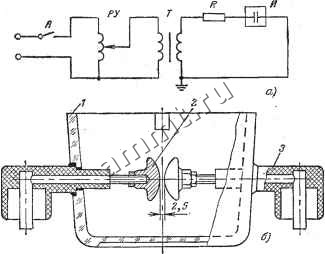

Рис. 5.4. Определение пробивного напряжения масла.

а - принципиальная электрическая схема аппарата АИМ-80; б - сосуд с электродами; А - автоматический выключатель; РУ - регулирующий трансформатор; Т - высоковольтный трансформатор; R - токоограничивающий резистор; И - сосуд с электродами; I - сосуд для масла; 2 - электрод: S - изолятор.

Определение пробивного напряжения масла необходимо проводить в помещении при температуре воздуха 20±5°С и относительной влажности 65+15%. Перед испытанием проба масла должна быть выдержана до тех пор, пока ее температура е сравняется с температурой помещения. При низких температурах испытываемого масла можно получпть заниженные значения пробивного напряжения за счет перехода находящейся в масле влаги из растворенного в эмульгированное состояние. По этой причине при испытаниях горячего масла можно получить необоснованно высокие результаты. Сосуд с электродами должен быть высушен и промыт испытываемым маслом. Определение пробивного напряжения масла производят следующим образом.

Плавно со скоростью 1-2 кВ/с повышают напряжение между находящимися в масле электродами и фиксируют значение напряжения, при котором происходит пробой. Повторяют это испытание



6 раз, ftoCJie чего определяют пробивное напряжение масла как среднее арифметическое из пяти последних значений пробивного напряжения. Результаты первого пробоя при определении пробивного напряжения не учитывают.

Первое испытание пробивного напряжения необходимо производить не ранее чем через 10 мин после заполнения сосуда испытываемым маслом. После каждого пробоя из зазора между электродами и с самих электродов при помощи стеклянной трубки или пластинки, сделанной из материала, не повреждающего поверхность электрода, следует осторожно удалить частицы сажи. Последующие испытания пробивного напряжения необходимо производить ие ранее чем через 5 мни после удаления сажи с электродов.

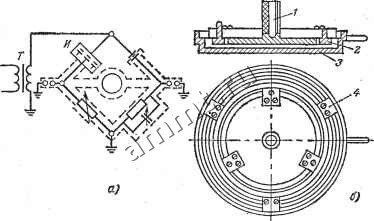

Рис. 5.5. Определение тангенса угла диэлектрических потерь масла.

а - прямая схема моста переменного тока; б - электроды; Т - высоковольтный трансформатор; И - сосуд с измерительными электродами; / - провод к измерительному электроду; 2 - измерительный электрод; 3 - высоковольтный электрод; 4 - изолирующая пластина.

Разброс пробивных напряжений при последовательном пробое пробы масла зависит от степени загрязнения его механическими примесями, особенно волокнами. Разброс пробивных напряжений чистого масла ориентировочно составляет 5-10%, а неочищенного может достигать 30-507о.

Электрическая прочность масла, кВ/мм, вычисляется по формуле (для указанных на рис. 5.4,6 электродов)

. £np=np/CT = 4,12Lfnp,

где i/np- пробивное напряжение, кВ; g - зазор между электродами, равный 2,5 мм; г\ - постоянный коэффициент для сферических электродов, равный 0,975.

Определение tg б масла. Тангенс угла диэлектрических потерь, масла является важнейшей характеристикой эксплуатационных свойств трансформаторного масла. Значение tg б масла в основном определяется химическим составом масла и нормируется для каж-



дой марки масла. Нормируемые значения tg 6 масла приведены в табл. 5.1.

Ухудшение tg б свежих масел в основном происходит при наличии в масле влаги в эмульгированном состоянии.

Измерение tg б масла производят с помощью высоковольтных мостов типа Р-525, Р-5026 и др. Для измерения tg 6 масла применяют специальные электроды, выполненные в виде цилиндрического сосуда. Конструкция сосуда и схема подключения моста для измерения tg б показаны на рнс. 5.5,а, б. Перед измерением сосуд просушивают и тщательно промывают испытываемым маслом. Не допускается перед измерением tg6 производить дополнительную обработку пробы масла (просушивание или фильтрацию). Измерение производят при температуре, заданной в стандарте для испытываемой марки масла (обычно 70 или 90°С).

Проба масла нагревается совместно с сосудом таким образом, чтобы значения их температур были одинаковыми и неизменными в течение 5 мин. Температура считается неизменной, если отклонение от заданной температуры не превышает +2°С. Для измерения tg 6 к электродам сосуда подводят напряжение 2 кВ.

Определение влагосодержания масла. Влага в масле может быть в эмульгированном и растворенном состояниях. Контроль за отсутствием в масле эмульгированной влаги осуществляется испытанием пробы на потрескивание, которые заключаются в нагреве залитого в пробирку испытываемого масла до температуры кипения. Если в масле имеется эмульгированная влага, то будет слышно характерное потресниванне. Нагрев следует производить над бесшумным пламенем, а пробирку постоянно вращать.

Определение количества влага в масле производят по ГОСТ 7822-75. Метод основан иа выделении водорода при взаимодействии находящейся в масле влаги с гидридом кальция. При помощи прибора измеряют количество выделяющегося водорода при взаимодействии гидрида кальция с влагой, растворенной в испытываемой навеске масла, в течение заданного времени (45 мин). По полученным данным строят кривую изменения отношения времени от начала реакции к объему выделившегося газа в течение 45 мин. По номограмме либо по формуле определяют объем выделяющегося водорода, л, соответствующий окончанию реакции:

00= (x/V)\-i/Vh > -

где Ть Т2 -время от начала реакции, соответствующее произвольно выбранным точкам на оси абсцисс графика; (x/V)i; (r/V)2 - отношения, соответствующие ti и Тг, определяются по оси ординат графика.

Затем вычисляют содержание воды, кг/м, по формуле

W=kk,V/V , (5.2)

здесь Vm - объем испытываемого масла, м; k - поправочный коэффициент на отличие давления и температуры от нормальных условий; ki - масса воды на единицу объема выделяющегося водорода, кг/м (Ai=0,804 кг/м).

Коэффициент k находят по формуле , 273

-273+ 0,101
