Читальный зал --> Полупроводниковая схемотехнология При этом мы ограничились рассмотрением только статических ОЗУ, требующих меньших аппаратурных затрат. Основные преимущества динамических ОЗУ проявляются только в системах с очень больпшм объемом памяти, поскольку регенерация данных требует дополнительных затрат и сокращает скорость вычислений. При соединении ОЗУ с модульно-рас-ширяемой микро-ЭВМ необходимо принимать во внимание следующие соображения, которые поясним с помошью рис. 21.17. На этом рисунке изображен блок памяти емкостью 4 Кбайт. Если использовать, например, ОЗУ с организацией 4 К X 1 бит, то к каждой линии данных можно подключить от одного до восьми ОЗУ. Для повышения нагрузочной способности по выходу они, как и микропроцессор, должны подсоединяться к шине через двунаправленный формирователь данных. Последний позволяет изменять направление передачи информации. В режиме чтения, когда R = I, формирователь данных включается в направлении передачи данных на шину. Выбор ячейки ОЗУ, имеющего объем памяти 4 К, производится с помощью разрядов ао - ац адреса, которые через отдельные формирователи соединены с линиями шины адреса. С помощью 16-разрядной шины адреса можно адресовать объем памяти до 2 = 64 К слов. Следовательно, если разделить ОЗУ на зоны объемом 4 К, то количество таких зон будет равно 16. Переключение зон требует дополнительной дешифрации адреса. Для этой цели каждая плата имеет схему сравнения, к которой подключены старшие четыре разряда шины адреса. Они сравниваются с установленным вручную числом Z, которое равно одному из значений от О до 15 и может непосредственно интерпретироваться как номер платы. При этом получается следующее распределение памяти (все числа в шестнадцатеричном коде): Z = 0: Л = OOOO...OFFF Z=l: Л = 1000...1FFF Z = 2: Л = 2000...2FFF Z = F: Л = FOOO...FFFF so X so so X so о r S X 3 I X q X а ю X 11 ; >Л1 >Л1 >Л1 о 5 - >в *Ооо  3 я oo -> - в о о ° s a = < 00 Ю - S Л Л us <5 Ё Q < Q <  S О О Am2SLSZ5Z1 VMA E J5.

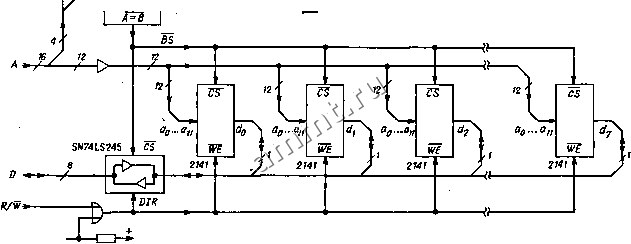

]4 Гrrr Номер платы  Защита от непреднамеренной записи Рис. 21.17. Плата ОЗУ объемом 4 К. Схема сравнения только тогда выдает сигнал равенства BS = О (Board Select), когда соответствующий адрес равен адресу заданной зоны. Кроме того, необходимо обеспечить использование соседних адресов. Это случай, когда VMAE = 1. Для выполнения этого соотношения можно, как показано на рис. 21.17, использовать два свободных разряда схемы сравнения, тогда как в соседних выводах установлена единица. С появлением сигнала выбора платы подключаются соответствующие интегральные схемы запоминающего устройства и формирователь данных. Благодаря логической схеме ИЛИ сигнал RIW в линии RIW можно задержать в положении Считывание . Это дает возможность предохранить зону памяти от непреднамеренной перезаписи, например при отладке новой программы. При выборе запоминающего устройства важную роль играет время выборки, величина которого существенно влияет на стоимость. На рис. 21.18 приведена временная диаграмма выходного сигнала микропроцессора 6802 в режиме считывания. При определении временных соотношений принято, что частота тактовых импульсов £ системы равна 1 МГц. Микропроцессор считывает получаемые из ОЗУ данные по отрицательному фронту тактового импульса £. Для этого данные должны быть установлены за 150 НС перед появлением отрицательного фронта. Указанный момент времени обозначен на рис. 21.18. Исходя из этого и учитывая время задержки выход- ного сигнала микропроцессора, можно определить максимальное время надежной выборки данных из ОЗУ. Адреса устанавливаются в течение 320 не после окончания отрицательного фронта тактового импульса Е. Сигнал выбора кристалла появляется через 500 не после окончания отрицательного фронта тактового импульса Е, так как он определяется сигналом VMA Е. Поэтому ОЗУ должно установить данные не позднее чем через 530 не после установления адреса и через 350 не после подачи сигнала выбора кристалла. Второе условие в большинстве случаев выполняет- ся просто поскольку время выбора кристалла многих ОЗУ значительно меньше времени выборки адреса. Микромощные запоминающие устройства ОЪУ, выполненные на базе КМОП-технологии, характеризуются тем, что в состоянии покоя, т.е. при постоянных входных сигналах, потребляют ток в пределах микроампер. Следовательно, в этом состоянии длительное время их можно питать от батареи; при этом получается функциональный аналог ПЗУ, который в отличие от репрограммируемых ПЗУ (РПЗУ) обеспечивает более простую процедуру программирования и стирания информации. Для использования этих преимуществ ОЗУ, выполненных по КМОП-технологии, WA-E SOOhc i-acccs J. ~ 3S0HC 530HC 1000 HC 150нс 70hc Рис. 21.18. Временная диаграмма процесса считывания информации микропроцессором МС 6802 при тактовой частоте системы, равной 1 МГц. toYQ-BfCMM umuia, Г{)5-врем> предус-таноми, 1д-время хранения, Гассдооц-время выборки адреса, ffg-время выбора гристалла.
