Отсюда следует, что действительно коэффициент передачи фильтра постоянен и равен единице. Приравняв коэффициенты последнего выражения к коэффициентам, передаточной функции (13.38), получим

rc = ajlnfg.

Для низких частот граничное значение группового времени задержки может быть получено из выражения (13.40):

Фазовый фильтр первого порядка, схема которого приведена на рис. 13.34, может быть с успехом использован как широкополосный фазовращатель. Изменяя сопротивление r, можно установить необходимую величину фазового сдвига в диапазоне от О до -180°, не меняя амплитуду выходного сигнала. Величину фазового сдвига можно оценить по формуле

ф = -2arctg(coRC).

13.10.3. РЕАЛИЗАЦИЯ ФАЗОВОГО ФИЛЬТРА ВТОРОГО ПОРЯДКА

Фазовый фильтр второго порядка может быть реализован, например, на принципе вычитания выходного напряжения полосового фильтра из входного напряжения. В этом случае передаточная функция схемы будет иметь следующий вид:

A{F) = 1 -

(AMP

1 + Ш)Р + р -

1 + [(1 -A)/Q]P + P 1 + Ш)Р + Р

Отсюда видно, что при А, = 1 передаточная функция соответствует фазовому фильтру. Эта передаточная функция, однако, нормирована относительно резонансной частоты селективного фильтра. Для того чтобы нормировать её относительно частоты среза фазового фильтра, произведем следующую подстановку:

% = К.

в результате чего получим

F = ф, = рр/о), = pp.

Теперь передаточная функция фазового фильтра будет иметь следующий вид:

А(Р)

1 -(Р/ Р+ РР 1 н- (P/Q)P -f Рр2

Отсюда с учетом выражения (13.38) получим

ах = P/Q и bi = р Параметры фильтра будут равны

А, = 2, /, =/,/iA;, е = ]/bja, = е .

Рассмотрим вариант реализации фазового фильтра с применением полосового фильтра по схеме рис. 13.27. Для того чтобы добротности схемы были относительно малыми, из схемы полосового фильтра исключается резистор 3 и коэффициент передачи устанавливается с помощью резистора R/a (рис. 13.35). Передаточная функция схемы равна

А(Р)

1 Н- (21 - аКг)Сс),Р -Ь RiR;,CXf 1 Н- 2R,Co),P ¥ RiRjCXP


i Рис. 13.35. Фазовый 2, фильтр второго порядка.



Приравняв коэффициенты последнего выражения к коэффициентам передаточной функции (13.38), получим формулы для расчета схемы:

Rl = aJ4nfgC, R2 = bjnffai,- а =

= a\ibi = т\.

Из анализа передаточной функции следует, что схема на рис. 13.35 может иметь и другое применение. Так, при

21 - = О получим заграждающий фильтр.

13.11. ПЕРЕСТРАИВАЕМЫЙ УНИВЕРСАЛЬНЫЙ ФИЛЬТР

Из выщеизложенного следует, что передаточная функция произвольного фильтра второго порядка в общем виде может быть представлена в следующем виде:

Со + CiP + сР

А(Р)-

Передаточные функции описанных выще фильтров различного вида могут быть получены из формулы (13.41) при следующих значениях параметров: фильтр нижних частот = = О

фильтр верхних частот dg = di =0 полосовой фильтр dg = d2 = О заграждающий фильтр di = О, = 2 фазовый фильтр do - Сд, di= - Cj,

2 = с2

Коэффициенты числителя могут иметь произвольные знаки, тогда как коэффициенты знаменателя в любом случае должны быть положительными, что следует из условий устойчивости схемы. Добротность полюсов определяется коэффициентами знаменателя:

ei = l ci. (13.42)

В предыдущих разделах для каждого из рассмотренных фильтров приводилась специальная, как можно более простая, принципиальная схема. Иногда, однако, возникает необходимость построения такой единой схемы фильтра, с помощью которой была бы возможна реализация всех ранее описанных фильтров, а также любых других видов фильтров, соответствующих соотношению (13.41), с произвольными коэффициентами числителя. Этим требованиям удовлетворяет схема, приведенная на рис. 13.36. Ее основное достоинство состоит в том, что каждый коэффициент передаточной функции может быть установлен независимо от других. Кроме того, для настройки каждого коэффициента используется только один элемент схемы. Передаточная функция схемы имеет следующий вид:

А(Р)

-. (13.43)

+ liWxP + lyxP Здесь Юо-нормированная частота, а т = = RC-постоянная времени обоих интеграторов. Коэффициенты /Cj и I, определяются соотношениями сопротивлений и поэтому всегда положительньь При не-

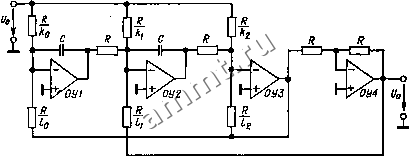

Рис. 13.36. Универсальный фильтр второго порядка с независимо настраиваемыми коэффициентами.



обходимости изменения знака коэффициентов числителя следует применить дополнительный усилитель для инвертирования входного напряжения фильтра и добавить соответствующий резистор.

Для реализации фильтров более высокого порядка можно увеличить число соответствующих интеграторов в схеме. Однако для этой цели гораздо удобнее использовать последовательное соединение универсальных фильтров второго порядка.

Рассмотрим пример числового расчета схемы фильтра. Необходимо получить характеристики фазового фильтра второго порядка с максимальной шириной полосы группового времени задержки, равной на низких частотах 1 мс. Из табл. 13.9 получаем = 1,6278, = 0,8832 и Г,.о = . = 0,5181. На основании формулы (13.9а) рассчитаем частоту среза

/, = Tg,o/tgro = 0,5181/1 мс = 518,1 Гц. -

Выберем т = 1 мс и приравняем коэффициенты выражений (13.43) и (13.38) для соо = 2к/д = 3,26 кГц; запишем расчетные соотношения:

0 ~ ~ 1

= fei = ai/ШоТ = 0,v00, 2 = 2 = bj(xf = 0,0833.

Столь малое значение коэффициента /j неудобно при реализации фильтра. Его значение должно увеличиваться при уменьше-

нии т в большей степени, чем значения других коэффициентов. Поэтому выберем X = 0,3 мс. В результате получим

1о = ко = 1, /1 = fei = 1,67, 1г = к1 = = 0,926.

В некоторых случаях желательно, чтобы резонансную частоту, добротносп> и коэффициент передачи на резонансной частоте в селективном фильтре можно было настраивать независимо друг от друга. Как показывает сравнение выражений (13.43) и (13.24), для установки заданного значения добротности без изменения коэффициента передачи фильтра необходимо одновременно перестраивать коэффициенты и ki. На рис. 13.37 приведена схема фильтра, удовлетворяющая этим требованиям.

Интересной особенностью схемы является то, что она в зависимости от того, какой выход используется, работает одновременно как селективный, заграждающий, фазовый фильтр и фильтр верхних частот. Для расчета характеристик фильтра запишем соотношения между напряжениями схемы:

[7 =

-U3/prc.


R? R Г С


\-1>


9%


Рис 13.37. Универсальный фильтр второго порядка с назависимо настраиваемыми характеристика ми.
