11.4. СХЕМЫ ИНТЕГРИРОВАНИЯ

Наиболее важное значение для аналоговых вычислителей имеет применение операционных усилителей для реализации операций интегрирования. В общем случае интегратор описывается выражением

иМ = K\Ug{i)di+ t/ (t = 0). . о

11.4.1. ИНВЕРТИРУЮЩИЙ ИНТЕГРАТОР

Интегратор на рис. 11.6 построен на основе инвертирующего усилителя, в котором резистор обратной связи заменен конденсатором С. В этом случае выходное напряжение описывается выражением

i. = - = -[bc(tVf+e ],

где Qq-величина заряда, которая была на конденсаторе к моменту начала интегрирования (с = 0). Учитывая, что Iq = - UJR, можно записать

КС n

Если входной сигнал представляет собой переменное напряжение, изменяющееся по косинусоидальноМу закону, т.е. = = Ug cos cot, то формула для выходного напряжения будет иметь следующий вид:

и At) = -

ие cos Oitdt+ UaO

Как видно из этого выражения, амплитуда выходного сигнала обратно пропорциональна круговой частоте ю. Амплитудно-частотная характеристика в логарифмическом масштабе имеет вид прямой с наклоном -6 дБ на октаву. Это является простым критерием, с помошью которого можно определить, является ли схема интегратором.

Такая амплитудно-частотная характеристика интегратора может быть получена непосредственно при использовании символического представления реактивных сопротивлений в виде комплексных чисел:

Постоянный член Uo определяет начальное условие интегрирования: L/ q = = Ua{t = 0) = Qo/C. С помощью специальных мер можно реализовать любые начальные условия.

Рассмотрим два особых случая. Если входное напряжение постоянно, то изменение выходного сигнала описывается формулой

и.= -{UJRQt+Uo,

т.е. выходной сигнал линейно возрастает со временем. Поэтому рассмотренная схема оказывается пригодной для формирования пилообразного напряжения.

А = и а/и е = - iZjo/R) = - (1/7С0ЯС).

(11.8)

Отсюда можно получить соотношение для расчета амплитуды выходного сигнала:

UJUe = U I = 1/wRC.

Оценивая стабильность схемы, следует отметить, что в противоположность ранее рассмотренным схемам отрицательная обратная связь в этом случае вызывает фазовый сдвиг, т.е. коэффициент обратной связи будет комплексным:

Го 9.

Т i 1

Рис. 11.6. Инвертирующий интегратор.

Вшолное иапряжеяие U. = - (1/RC)J UAt)dt + Uo-

Ue = 0

jcoRC 1 + JdiRC

(11.9)

Для высоких частот fe 1 и его фазовый

сдвиг будет нулевым. В этой частотной области к схеме предъявляются те же требования, что и к инвертирующему усилите-

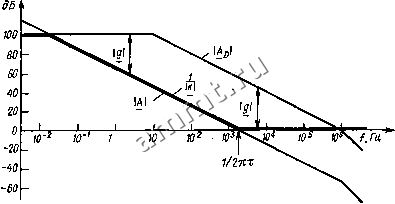

Рис. 11.7. Частотная характеристика коэффициента усиления цепи обратной связи д.

лю с отрицательной обратной связью (см. гл. 7). Поэтому здесь также следует ввести коррекцию частотной характеристики. Для этого, как правило, используют усилитель с внутренней коррекцией, включенный по схеме интегратора.

Типичная частотная характеристика, необходимая для~реализации операции интегрирования, приведена на рис. 11.7. Постоянная интегрирования х = RC принята равной 100 МКС. Из рис. 11.7 видно, что при этом максимальное усиление цепи обратной связи составит \ д \ = \ кАо\~ 600, т.е.

будет обеспечена точность интегрирования У\д\х 0,2%. В отличие от инвертирующе-гоилителя эта точность уменьшается не только для высоких, но и для низких частот.

При использовании реального операционного усилителя следует учитывать входной ток 1в при отсутствии сигнала и смещение нуля усилителя (наличие напряжения Uq), поскольку влияние этих параметров увеличивается со временем. При установке нулевого входного напряжения Ug через конденсатор будет течь ток, обусловленный наличием указанных источников погрешностей:

1с = (Uo/R) + Ib.

Вследствие этого будет изменяться выходное напряжение:

dUJdt = 1/CliUJR) + 1в1 (11.10)

При токе 1в, равном 1 мкА, выходное напряжение будет увеличиваться на 1 В каждую секунду, если С = 1 мкФ. Из уравнения (11.10) следует, что при заданной постоянной времени вклад входного тока при отсутствии сигнала будет тем меньше, чем большее значение емкости С используется в интеграторе. Вклад Uq остается постоянным. Однако величина емкости конденсатора С не может быть выбрана произвольно большой. Поэтому значение его емкости следует выбирать так, чтобы влияние 1в не превысило влияние Uq. Для этого необходимо, чтобы выполнялось условие

1в < Uo/R = UqC/t.

Если нужно с помощью конденсатора емкостью 1 мкФ получить постоянную интегрирования т, равную 1 с, то необходимо использовать операционный усилитель, напряжение Uq которого не должно превышать 1 мВ, а входной ток при отсутствии сигнала должен быть не более

Ig = (1 мкФ 1 мВ)/1 с = 1 нА.

Рис. 11.8. Интегратор с компенсацией тока покоя.

Операционный усилитель с биполярными транзисторами на входе вряд ли будет иметь такое низкое значение тока при отсутствии сигнала. Поэтому остается единственный выход-компенсировать этот ток (рис. 11.8). Величина сопротивления должна быть того же порядка, что и сопротивление R. Падение напряжения на этом сопротивлении будет равно RIb- Если и, = О, то вследствие того что Vx Vp, через сопротивление R будет течь ток

/ = V/R = IgR/R = Ig.

При этом ток через конденсатор С будет равен нулю. Теперь остается скомпенсировать таким же образом небольшой сдвиг входных токов, соответствующий сдвигу входного напряжения, с помощью незначительного изменения сопротивления R. Не-скомпенсированным остается лишь дрейф сдвига входных токов, который для операционных усилителей на биполярных транзисторах может быть достаточно большим. Поэтому лучше всего применить операционный усилитель с полевыми транзисторами на входе, для которого входной ток при отсутствии сигнала настолько мал, что нет необходимости в компенсации.

Еще один источник погрешности интегратора-ток утечки конденсатора обратной связи. У электролитических конденсаторов ток утечки порядка микроампер, поэтому их использование в интеграторах недопустимо. Можно рекомендовать для этих целей металлобумажные конденсаторы, однако их использование при емкости свыше 10 мкФ крайне неудобно.

11.4.2. ЗАДАНИЕ НАЧАЛЬНЫХ УСЛОВИЙ

Интегратор только тогда удобен, когда напряжение [/ (t = 0) на его выходе можно задавать независимо от входного напряжения. Это можно получить с помощью дополнительных цепей, показанных на схеме рис. 11.9. Схема позволяет останавливать процесс интегрирования и задавать необходимые начальные условия.

Когда ключ Sj замкнут, а разомкнут, эта схема работает так же, как цепь, изображенная на рис. 11.6: интегрируется на-

пряжение Ul. Если же теперь ключ Si разомкнуть, то зарядный ток при идеальном интеграторе будет равен нулю, а выходное напряжение сохранит значение, соответствующее моменту выключений. Этот режим используется при прерывании интегрирования, когда на выходе интегратора необходимо поддерживать постоянное значение напряжения. Для задания начальных

Рис. 11.9. Интегратор с тремя режимами работы: интегрированием, выдержкой и заданием начальных условий.

Начальные условия: = 0) = - (R R2)t/2.

условий следует разомкнуть ключ Si и замкнуть ключ $2. В этом режиме интегратор работает как инвертирующий усилитель с выходным напряжением

t7 = -(R/R2)U2.

Это напряжение устанавливается, однако, с определенной задержкой, величина которой определяется постоянной времени RnC.

На рис. 11.10 приведена схема интегратора с электронной реализацией переключателей режимов работы. Полевые транзисторы Ti и Т2 выполняют роль ключей Si и S2 на схеме рис. 11.9. Транзисторы будут открыты при наличии соответствующих управляющих напряжений, больших нуля. Если управляющие напряжения отрицательны, транзисторы будут заперты. Более подробно функции переключателей на полевых транзисторах, а также роль диодов Dl - будут описаны в гл. 17.

Повторитель ОУ 2 предназначен для уменьшения постоянной времени установки начальных значений интегратора: вместо RC она будет равна гораздо меньшему значению ЯохоткрС.
