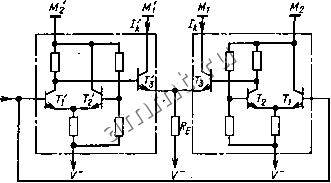

Читальный зал --> Полупроводниковая схемотехнология  выражением - 0,9 В (24.14) Если на входе z низкий уровень напряжения, то = 0. С двумя ЭСЛ-кристалла-ми можно построить подобным образом очень быстрый 4-разрядный ЦА-преобра-зователь, в котором внешние эмиттерные резисторы Re для соседних разрядов отличаются по величине в два раза. Подобная схема представлена на рис. 24.13. Чтобы потенциал на выводе не становился отрицательным, в схему введен резистивный делитель для создания положительного потенциала покоя Vq. Таким образом, получаем выходное напряжение 17, = Ко - Rih. (24.15) Здесь Rj-сопротивление резистивного делителя. Путем суммирования четырех составляющих тока с учетом формулы (24.14) зователей цифровая входная информация Рис. 24.12. Реализация дифференциальных усилителей-переключателей тока на основе стандартных ЭСЛ-вж-тилей. получаем Ua=Vo- - - 0.9 В)(82з + 422 + 2zi + Zo). Время установления составляет только несколько наносекунд, выходное напряжение 2,5 В на нагрузке 75 Ом. Точность значительно повышается, если внешний резистор заменить источником постоянного тока. По этому принципу работает 8-разрядный ЦА-преобразователь МС 10318 фирмы Motorola. 24.3. ЦА-ПРЕОБРАЗОВАТЕЛИ ДЛЯ СПЕЦИАЛЬНЫХ ПРИМЕНЕНИЙ 24.3.2. ОБРАБОТКА ЧИСЕЛ, ИМЕЮЩИХ ЗНАК До сих пор при описании ЦА-преобра- 2500м -5.2В £. 5000м Ць Чь 1кОм -S.2B 2 г том Г 1 -5,2В -5,2В Рис. 24.13. Чегырехразряц-ный ЦА-преобразователь на основе двух ЭСЛ-ИС. Можно использовать, например, вентиль МС 10101. Рис. 24.14. ЦА-преобразователь для чисел в двоичном дополнительном коде. ii - в ките , - 128 Z < 127.  Число 8 двоичном дополнительном коде представлялась в виде чисел, не имеющих знака. Обработка чисел со знаком имеет определенные особенности. Обычно двоичные числа с любым знаком представляются с использованием дополнительного двоичного разряда (см. разд. 19.5.6). Таким образом с помощью восьми разрядов можно представить числа в диапазоне от -128 до -I-127. При вводе чисел в ЦА-преобразователи путем прибавления 128 сдвигают этот диапазон чисел до 0-255. Числа, больпше 128, при этом считаются положительными, а числа, меньшие 128,-отрицательными. Среднее значение 128 соответствует нулю. Такое представление чисел, имеющих знак, через положительные числа называется сдвигом двоичного представления. Прибавление 128 можно очень просто связать с отрицанием знакового разряда. Чтобы теперь получить выходное напряжение с правильным знаком, необходимо осуществить обратный сдвиг путем вычитания Xl%lis. Как показано на рис. 24.14, этот компенсационный ток формируется с помощью усилителя ОУ 1 и резистора из опорного напряжения. По- этому суммарный ток 1 - 128/iB = - 128 25? kыlшя (24.16) Некоторые значения этого тока представлены в табл. 24.1. Если используется ЦА-преобразователь, способный работать и с положительным, и с отрицательным опорным напряжением, то можно пог строить четырехквадрантный перемножающий ЦА-преобразователь. Недостаток описанного способа состоит в том, что выходное напряжение нуля имеет большую величину. Этим объясняется низкая стабильность нуля , которая в значительной степени определяется разницей температурных коэффициентов ЦА-преобразователя и резистора R,- Чтобы повысить стабильность, нужно обеспечить формирование компенсационного тока непосредственно в ЦА-преобра-зователе. Для этой цели очень удобен ЦА-преобразователь с трехпозиционными ключами. В нем, как правило, общая точка ключа подсоединяется ко второму выходу. Подключив затем следующий суммирую- Таблица 24.1 Связь между цифровыми и аналоговыми величинами

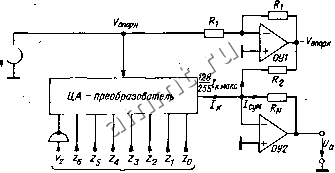

опорн ЦА - преобразователь  ►2-1-) Рис. 24.15. ЦА-преобразователь для чисел в двоичном дополнительном коде с улучшенной стабильностью нуля. -2%- f° Z при -128 < Z 127. Число в дополнительном двоичном коде щий усилитель, получаем выходной ток Ч - 4макс ~ h- Этот ток с помощью усилителя ОУ 1 (рис. 24.15) увеличивается на единицу lsb = (1/255)/макс и инвертируется. Затем с помощью суммирующего усилителя ОУ 2 получаем получаем выходное напряжение опорн Z Rl Z Используя этот простой способ деления, -h + = 2(/*--/.мако) (24 Умножающий ЦА -преабразова -тель Уа 1 Это выражение аналогично формуле (24.16). Если пренебречь малым членом Jlsb> то в отличие от предьщущей схемы абсолютная величина резистора 2 не будет играть роли; резисторы должны быть лищь идентичны по величине. 24.3.2. ЦА-ПРЕОБРАЗОВАТЕЛЬ ДЛЯ ДЕЛЕНИЯ В разд. 24.2.1 мы видели, что ЦА-преобразователь с КМОП-ключами может применяться для умножения аналогового входного напряжения на заданное число. Такой преобразователь может быть использован и для деления входного аналогового напряжения на заданное числот Для этого его охватывают, как показано на рис. 24.16, цепью отрицательной обратаой связи, использующей операционный усилитель. Опорное напряжение Р ор выбирают таким, что h= -UJRi. С учетом уравнения преобразования h - (опорн/w) .17) Ue I Рис. 24.16. ЦА-преобразователь для деления. Я, Z часто можно избежать примеисиия аналогового или цифрового деления, всегда связанных, если требуется большая точность, с серьезными трудностями. 24.3.3. ЦА-ПРЕОБРАЗОВАТЕЛЬ КАК ГЕНЕРАТОР ФУНКЦИЙ В обычных ЦА-преобразователях выходное напряжение [/ пропорционально заданному числу Z: [/ = aZ. Если обеспечить возможность реализации любой зависимости [/д = f(Z), то можно прежде всего представить в цифровой функциональной схеме функцию X = /(Z) (см. разд. 19.7) и ввести число X в обычный ЦА-преобразователь. При отсутствии жестких требований к точности решения представляется значительно более простая возможность реализации подобного устройства. На входы
