делителя напряжения Rj, Rj, как показано на рис. 16.18, подключаются непосредственно к нагрузке. Клемма общей точки усилителя также через отдельный провод подключается к нагрузке и служит в качестве отрицательного измерительного вывода S .

16.3.7. ЛАБОРАТОРНЫЕ ИСТОЧНИКИ ПИТАНИЯ

У описанных выше стабилизаторов напряжения выходное напряжение может регулироваться в пределах определенного диапазона 17 > t/опорн- Уровень же ограничения тока служит только для защиты стабилизатора и поэтому жестко фиксируется на одном значении / а .

В лабораторных источниках питания требуется, чтобы выходное напряжение стабилизатора и уровень предельного тока могли плавно регулироваться от нуля до максимальной величины. Схема, удовле-

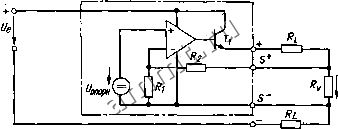

Uq Рис. 16.18. Стабилизатор напряжения с измерительными выводами, подключаемыми непосредственно к нагрузке.

творяющая такому требованию, приведена на рис. 16.19. Регулирование выходного напряжения осуществляется операционным усилителем ОУ 1 в инвертирующем включении. Выходное напряжение схемы определяется выражением

t/ = - {RJRi)U,.o,.

Оно пропорционально сопротивлению регулируемого резистора Rj- Регулировка выходного напряжения также может осуществляться изменением уровня опорного напряжения t/опорн i- Ток нагрузки стабилизатора течет от положительного полюса изолированного от земли источника нестабилизированного напряжения Uj через выходной каскад стабилизатора, выполненный по схеме Дарлингтона на составном транзисторе 7i, Г/, через нагрузку и далее через токоизмерительный резистор Rj к отрицательному полюсу источника.

Падение напряжения на Rg пропорционально выходному току /ц. Инвертирую-


Рис. 16.19. Источник питания с прецизионной установкой уровня ограничения тока.

){опорн1. апред- дд tonopH2-



щий усилитель, выполненный на базе операционного усилителя ОУ 2, сравнивает это напряжение со вторым опорным напряжением 1/опорн2- Пока выполняется соотношение

hS опорн2

потенциал на неинвертирующем входе ОУ 2 остается положительным. При этом операционный усилитель находится в области насыщения с положительным выходным напряжением и диод D заперт. В этом состоянии схема ограничения тока не влияет на работу стабилизатора напряжения. Когда выходной ток достигает предельного значения

о пред

потенциал Ур2 становится равным нулю. Выходное напряжение операционного усилителя ОУ 2 падает, и диод D открывается. Это обусловливает снижение напряжения на базе составного транзистора, т.е. происходит включение схемы ограничения тока. Чтобы скомпенсировать снижение выходного напряжения, выходное напряжение операционного усилителя ОУ 1 повышается до максимального уровня. Однако это не может повлиять на работу схемы ограничения тока, так как операционный усилитель ОУ 2 благодаря открытому диоду D имеет преимущественное влияние на величину выходного напряжения.

Разность токов двух делителей напряжения Ry, R2 и R3, R4, создает на сопротивлении резистора Rg дополнительное падение напряжения. Эти делители можно, однако, сделать достаточно высокоомны-ки, с тем чтобы они практически не искажали результат измерения- тока.

16.3.8. ОКОНЕЧНЫЙ КАСКАД ЛАБОРАТОРНОГО

ИСТОЧНИКА ПИТАНИЯ С БОЛЬШОЙ ВЫХОДНОЙ МОЩНОСТЬЮ

в сетевых источниках питания, выходное напряжение которых может регулироваться от нулевого до максимального зна-.

чения, на выходных транзисторах может рассеиваться значительная мощность. Действительно, для того чтобы можно было получить максимальную величину выходного напряжения [/дмакс. нестабилизирован-ное входное напряжение С/ должно превышать и макс- Мощность, рассеивасмая выходным транзистором Ту, будет иметь максимальную величину, когда при малом выходном напряжении стабилизатора будет протекать наибольший ток нагрузки омакс- Величина рассеиваемой стабилизатором мощности составляет при этом примерно С/дмац(. 4икс и равна максимальной мощности, которую источник может отдать в нагрузку. При мощностях рассеяния, превышающих 100 Вт, для охлаждения радиаторов выходных транзисторов приходится ставить вентилятор. Чтобы избежать этих дополнительных затрат, мощность, рассеиваемую в стабилизаторе, стараются по возможности снижать. Для этого весь необходимый диапазон выходного напряжения разбивают на несколько граничащих друг с другом поддиапазонов и одновременно с переключением этих поддиапазонов переключают также уровни нестабилизированного напряжения 1/. Это позволяет достичь снижения напряжения на выходном транзисторе Ту.

Существует также возможность электронного переключения нестабилизирован-, ного напряжения Ujj, разделенного на два поддиапазона. На рис. 16.20 представлена схема такого стабилизатора [16.3]. При малых напряжениях на входе операционного усилителя Vg транзистор закрыт.


Рис. 16.20. Электронное переключение напряжения питания стабилизатора.



a диод Dl открыт. Потенциал коллектора транзистора Ti составляет около VaL-в таком режиме работы мощность рассеяния

Эта мощность при выходном напряжении, равном нулю, составляет половину мощности, которую рассеял бы стабилизатор без деления входного напряжения.

Если потенциал превысит величину Vjti. + 2Ub£, то транзистор 7 откроется и потенциал коллектора транзистора будет возрастать с ростом Кдо величины

Vi = V,~ 2Ube -Vd2~V,-2 в.

Диод Dl при этом окажется закрытым, и ток нагрузки будет сниматься с двух последовательно включенных источников напряжения по liVu Напряжение коллектор-эмиттер транзистора упадет при этом до величины

UcEi = Fi - [/ = (F, - 2 в) -- (F, - 3 в - 1,4 в) к 2,4 в.

Общая мощность рассеяния в таком режиме работы составит

р = р +р = 2,4 в/, +

+ ([/,- 17,-2,4в)/, = (с/-с/,)/,

Зависимость мощности рассеяния стабилизатора от выходного напряжения приведена на рис. 16.21.


Диод D2 служит для защиты транзистора Т2 от обратного падения напряжения на эмиттерном переходе при низких значениях выходного напряжения.

16.4. ПОЛУЧЕНИЕ ОПОРНОГО НАПРЯЖЕНИЯ

в любой схеме стабилизатора требуется наличие опорного напряжения, с которым сравнивается величина выходного напряжения. Стабильность выходного напряжения не может быть выше стабильности опорного напряжения. в настоящем разделе еще раз рассмотрены некоторые аспекты формирования опорного напряжения.

16.4.1. ФОРМИРОВАТЕЛИ ОПОРНОГО НАПРЯЖЕНИЯ НА СТАБИЛИТРОНАХ

Простейший метод получения опорного напряжения состоит в том, что нестабилизированное входное напряжение подключается через ограничивающее сопротивление к стабилитрону. На рис. 16.22 показана схема такого включения стабилитрона. Качество стабилизации оценивается следующим коэффициентом:

G = At/,/AC/o op .

Оно носит название коэффициент стаби-лизахщи и часто измеряется в децибелах. Для схемы на рис. 16.22 коэффициент стабилизации составляет от 10 до 100.

g = 1 -н Rjrz X R/rz-

в этой формуле Гг-дифференциальное сопротивление стабилитрона. Оно приблизительно обратно пропорционально проте-

и,/2


опорн

X 1

Рис. 16.21. Кривая изменения мощности рассеяния транзисторов Г, и Т2.

Рис. 16.22. Стабилизация напряжения при помощи стабилитрона.
