Читальный зал --> Лентопротяжные механизмы растра. Иногда целесообразно включить отклоняющие катушкн виднкона через согласующие трансформаторы. Для гашения обратного дода луча можно использовать выбросы напряжения в цепях генераторов рззверткн во время обратного хода. Для получения хорошего соотношекнн сигнал/шум сопротивление нагрузки передающей трубки выбирают большим (около 50 ком). Это приводит к завалу высших частот видеосигнала иа выходе передающей трубки. Чтобы компенсировать завал, в предварите.тьном усилителе применяется каскад коррекция, осуществ.1ЯЮЩий подьем частотной характеристики в области высоких частот в 30-40 раз по сравнению с низкими частотами. Кроме того, выходной каскад усилителя выпачняется по схеме катодного повторителя для согласования с коаксиальным кабелем. Подробные конструктивные данные любительской портативной телевизионной установки можно найти в 128]. Передача телевизионных сигналов на большое расстояние в рассматриваемой системе затруднена из-за сложности канала связи, требующего дополнительной линии я коаксиального кабеля для передачи пилообразного тока строчной развертки. Чтобы передать форму пилообразного тока строчной развертки без искажений, требуется согласовать нагрузку с волновым сопротивленнем кабеля во всем спектре частот пилообразных колебаний. Для этого применяется контур постоянного сопротивления (рис. ХП1.230), включаемый в качестве элемента нагрузки выходного каскада. Параметры контура выбираются из условия Рис. ХП1.230, Схема контура постоянпсго сопротивления. Телевизионная система с синхрогенератором позволяет существенно упростить канал связи и увеличить дальность телевизионной передачи. Схема простейшего синхрогенератора для системы с прогрессивной разверткой н его функциональная связь с остальнычн узлами видеотракта передающего устройства представлена на рис. ХП1.231. Для формирования сигналов кадровой развертки используется напряжение сети Л гц, которое ограничивается диодом Дь дифференцируется депочкой С], R2 и используется в качестве управляющего напряжения для отпирания разрядной лампы Лу на время обратного хода кадровой развертки. Пилообразно-импульсное напряжение поступает на сетку выходного каскада на лампе </7г, в каюдную цепь ко юрой включены кадроьые отклоняющие катушки вндакона. Потенциометр R предназначен для регулиров-кн линейности. В катодную цепь разрядной лампы Л\ включено сопротивление Ri, на котором при отпирании лампы во время обратного хода кадровой развертки возникают положительные импульсы. Эти импульсы подаются на катод вндикона для гашения луча во время обратного хода и замешиваются в видеосигнал для синхронизации телевизионного приемника. Генератор сигналов строчной частоты на лампах Лз, Л\ представляет собой несимметричный мультивибратор с катодж ! связью, левый (по схеме) триод которого выполняет функции разрядного каскада, а правый является выходным каскадом строчной развертки. Обратная связь ссэдвет-ся с помощью конденсатора С7. Для позышеиия стабильности работы мультивибратора в сеточную цепь его левого триода включен резонансный контур LtC. Частоту мультивибратора можно реглировать с полгощью потенщгометра r, изменяющего пачожительное смещение на сетке левого триода. Зарядный конденсатор Се заряжается в течение большей части периода колебаний мультивибратора, соответствующего прямому ходу развертки. Импульсы, возникающие на аноде лампы Л, когда она открывается в период обратЕШго хода, используются для гашения луча передающей трубки. Это напряжение имеет пилообразную составляющую, поэтому для замешивания в видеосигнал используется другой импульс, снимаемый из катода триода Л*,

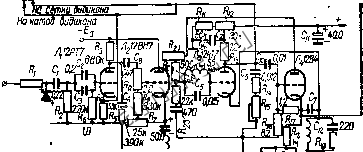

fwedamma  Нафобив тлоняюте ? 12,7 ш Рис. ХП1.231, Схема сннхр1*генератора для системы с прогрессивной разверткой, примененная в промышленной установке 60В фирмы $Didge/>. который остается открытым во время прямого хода развертки. Этот сигнал нсполгауется в приемном устройстве для синхронизации н гашения луча приемной трубки. Отклоняющие катушкн, так же как и в схеме формирования кадровых сигналов, включены в катодную цепь лампы Лз. В катодную цепь лампы Л\ включена фокусирующая катушка передающей трубки. В качестве приемного устройства может быть использован стандартный телетнзор. При этом возможна передача сигнала как на видеочастоте, так и на высокой частоте. В первом случае выходной каскад видеоусилителя передающего устройства связывается непосредственно с видеоусилителем приемника при помощи коаксиального кабеля. Во втором случае видеосигнал используется для шдуляцни высокочастотного генератора {см. гл. X! § 7), излучакицего колебания в эфир на частоте одного из телевизионных каналов. Телевизионная система д.Л1 п)едачн объшпыж изображений. Объш-ное восприятие изображений цредметсш возникает вследствие того, что мы рассматриваем предметы двумя глазами. Прн этом изображения, возникающие в левом и правом глазу, отличаются одно от другого вследствие 308 Телееиденае пространственного смещения двух точек наблюдеиня. Сравнение этих изображений в мозгу создает впечатление объемности. Таким образом, для создания объемных изображений необходимо передавать два изображения отдельно для левого н правого глаза. Для этого можно использовать две телевизионные системы. Стереоизображение можно получить и при помощи одной телевизионной системы, если воспользоваться стереоскопической насадкой, выпускаемой для малоформатных фотоаппаратов Киев или Зоркий . Такая насадка при одевании на объектив передающей камеры расщепляет изображение на два н на экране приемной трубки образуются два расположенные рядом изображения. Для наблюдения этих изображений может быть использован стереоскоп, входящий в комплект стереона-садкн. § 16. телевизионный трансляционный узел Телевизионный трансляционный узел предназначен для питания от одного прне.чного устройства с мощным выходным усилителем большого числа абонентских устройств [17]. Внедрение телевизионных радиотрансляционных узлов дает определенные экономические преимущества, так как часть элементов телевизионного приемника переносится на телевизионный узел и становится поэтому обшей для большого чиста абонентских устройств. Само абонентское устройство при этом очень сильно упрощается по сравнению с обычным телевизором. В зависимости от числа обслуживаемых абонентских устройств телевизионные узлы можно ориентировочно разделить на трн группы: 1) малые узлы (с числом абонентов до 10); 2) средние узлы (с числом абонентов 10-100); 3) большие узлы (с числом абонентов свыше 100). В малых телевизионных узлах используется обычный телевизионный приемник, а абонентские устройства являются по сути отводами от телевизора, подобными отводам дополнительных громкоговорителей от обычного радиоприемника. В телевизионных узлах второй группы, кроме обычного приемника, аппаратура узла должна иметь дополнительные усилительные устройства. Большие телевизионные узлы создаются с учетом значительного упрощения абонентского устройства. Три варианта блок-схем телевизионных узлов, предстаапены на рнс. ХП1.232, Х1П.234 н X1I1.23S. На рис. XIH.232 дана схема телевизионного узла с обычным телевизионным приемником. Для связи с абонентским устройством используются две линии. 1. Линия сигналов звукового сопровождения, подключающая к выходу УНЧ приемника звукового сопровождения дополнительные динамики, размещенные в абонентских устройствах. Эта линия ничем не отличается от обычной радиотрансляционной. 2. Линия сигналов изображения. Эта линия должна пропустить широкую полосу видеосигнала (4-6 Мгц), поэтому выполняется из высокочастотного кабеля. Обычно для этой деля применяют коаксиальный кабель с волновым сопротивлением 50-200 ом. Высокочастотный кабель должен бшъ согласован (т. е. нагружен на волновое сопрстивление) с обоих концов, иначе возникнут многократные отражения, которые приве к искажению изображения иа приемных трубках.
