0,18; o6wTKa 11 - 6 шгпшн к обмотка 111 - 32 витка такого же провода. Обмотка IV соджит 1Й мтков провода марки ПЭЛПЮ 0,12.

Схема двухтактного генератора лампового магнитофона Днепр-11 приведена на рис. XIV.36. Генератор обеспечивает ток стирания 220 ма и ток подмагнЕЧйвания 0,6 ма при частоте 50 кгц. Величина тока подмагничивания устанавливается подстроечным конденсатором. Трансформатор генератора намотан на пластмассовом каркасе диаметром ]1 MMf в который помещен стержень из феррита марки 600НН диаметром 8 мм и длиной 30 мм- Смотка I содержит 235 + 235 витков провода марки ПЭВ-1 0,12; обмотка I] - 40 -г 40 витков провода марки ПЭЛ 0,29; обмотка III-90 витков провода марки ПЭЛ 0,29 и обмотка IV - 1500 мтков провода марки ПЭЛ 0,1.

Схема однотактного ген ер атора высокой частоты на травшсторе приведена на рис. X1V.37. Такие генераторы обычно используются в порта-

Ь-250


Рис. X1V.36. Схема двухтактного гекератора высокой частоты на электронной лампе.

Рнс. X1V.37. Схема однотактного генератора высокой частоты на -.рзнзисторе.

тивных магнитофонах, предназначенных для целей репортажа. Генератор, схема которого показана на рис. XIV.37, применен в магнитофоне Ре-портер-3 и используется только для подмагкичивання -чентьт. Частота колебаний составляет 35 кгц. Трансформатор генератора собран на броневом сердечнике тина ОБ-ЗО из феррита. Обмотка 1 содеряит 110 + ПО вит1юв провода марки ПЭЛ 0,12; обмотка П - 600 витков провода марки ПЭЛ 0,2.

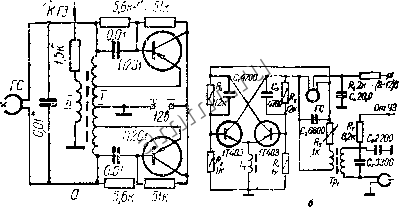

На рнс. XIV.38 приведены схемы двухтактных генераторов высокой частоты на транзисторах. Генератор с автотрансформаторной обратной связью (рис. XIV. 38, а) обеспечивает па частоте 40 кгц стирающий ток 50 ма при индуктивности стирающей головкн 1,5 дггм и ток подмагничивания 5 ма при индуктивности записывающей головки 8-Ю мгн. Вместо транзисторов типа П201 могут быть использованы транзисторы типов П25 и П26. Трансформатор генератора может быть выполнен на броневом сердечнике диаметром 28-30 мм из феррита марки 600НН. При этом обмотка I должна содержать 30 + 50 + 50 -г 30 витков провода марки ПЗЛ 0,25, а обмотка II - 100 витков провода марки ПЭЛ 0,18.

Генератор высокой частоты, схема которого приведена яа рис. XIV. 38, б, представляет собой симметричный мультиюбратор с юлательным контуром, шде.тяющим первую гармонику колебаний. Контур состоит из конденсатора Сз, стирающей головки ГС н цепи пергачяой олотки трансформатора Грь Для улучшенияформы и повьш1ения стабильности амплн-



туда! колебаний в цепь эчиттеров включена катушка Li. Цепь подаагничи-ъшяя связана с ген(зтори через трансформатор Tpi. Регулировка тсжа подмагничивания производится резистором R. Генератор обеспечивает ва

частоте 70 кгц ток стирания 70-90 ма при инд>ктивкости стирающей головкн 0,5 мгн и ток подмагничивания до 2 ма при индуктивности записывающей головки 60 мгн (иа частоте 100О гц).

Трансформатор Tpi можно изготовить на броневом сердечнике диа-


Рнс. XIV.38. Схемы двухтактных генераторов высокой частоты натраязис-

Tt)ax.

метром 8 мм из феррита марки 600НН. ГЪи этом первичная обмотка должна содержать 180 внтков провода марки FSB-l 0,Ш, а вторичная - 400 внтков такого же провода. Катушка It содержит 300 витков провода марки ПЭВ-! 0,1 и сердечник из феррита марки 10(Х>НМ диаметром 3 ли и длиной 15 мл.

Для двухтактных генераторов стедует выбирать транзисторы с разбросом коэффициента усиления по току р не батее 10%.

§ 12. ИНДИКАТОРЫ УРОВНЯ ЗАПИСИ

Bj 1Ч)емя заннсн необходимо следить за тем, чтобы ее уровень ие пре-выша.1 мзкс1[чально допустимого зиачення для даьшои ленты и ие был слиш-коч мал. Чем меньше уровень записи, тем меньше отношенне сигнал /шум прн воспроизведении.

В качестве опорной величины при измерении уровня записи служит запись установочного уровня на измерительной ленте (см. § 3 этой главы). При измерении сразиизаются напряжение на выходе канала воспроизведения при воспроизведении записи на данной ленте и записи установочного уровня на измерительной ленте. Поскадьку коэф1жцнент усиления в канале воспроизаеде£1Ия изменяется с течением времени очень мало, достэточно одан раз измерить выходное напряжение при воспронзведеннн контрольной ленты ( прокалибровать канал воспроизведения) с тем, чтобы потом длительное время польдоваться каналом для измерения уровня и процессе записи. Измеритель выходного напряжения, специально предусматриваемый в магнитофоне для этой цеди, называют индикатором Уровня.



404 Магншпная аапись

В магнитофонах, не имеющих сквозного канала запись - воспроизведение, уровень записи определяется косвенньш путем. Индикатор уровня изме[иет в этом случае напряжение сигнала, подводимое к цени записывающей головкн.

Основные параметры индикаторов уровня ,записи. Время интеграции - время, за которое показания индикатора нарастают после включения сигнала до 80% от установившегося значения. При подаче на вход индикатора импульсного сигнала с длительностью, равной времени интеграции, его амплитуда будет измерена инд1Екатором с погрешностью -200.

Время срабатывания - время передвижения стрелки указателя иа полную шкалу.

Время обратного хода (к нулевому отсчету) - время, в течение которого показания индикатора уменьшаются в 20 раз после отключения подводамого наиряжения сигна.ча.

Чувствительность - напряжение сигнала на входе, соответствующее максимальному показанию индакатора.

Частотная характеристика - зависимость чувствительности от частоты подводимого сигнала.

Диапазон измерений - отношение напряжений подводимого сигнала, соответствующих максимальному и минимальному различимому показаниям.

Входное с опротивление - сопротивление входа индикатора для подаодимого сигнала.

Требования, предъявляемые к индикаторам урюня записн, определяются назначением магнитофона. Основные требовании из.10жены в стандартах. Согласно ГОСТ 12392-66 время интеграции индикаторов уроштн записн бытовых магнитофонов должно быть в пределах 160-350 мсек (номинальное значение 250 мсек), время обратного хода - в пределах 0,5-1,5 сек (номинальное значение 1,5 сек), г неравномерности частотной характеристики не должна превышать ±Ъ дб.

Время срабатывания индикатора может достигать 200 мсек, так как глаз человека не успевает реагировать быстрее.

Чувствительность индикатора должна соответствовать максимальному уровню записи на ленте данного типа. При пониженной чувствительности возрастают нелинейные искажения сигнала ири записи, а при повышенной уменьшается отношение сигнал,шум.

Завал частотной характеристики индикатора за пределами диапазона частот 80-8000 гц практически не сказывается яа результатах контроля уровня записи.

Диапазон нз.мерекий уровней должен быть достаточно большим. Для любительской записи он должен быть не менее 12-18 дб.

Входное сопротивление индвкатора должно быть достаточно большим, так как в противном случае индикатор может вносить искажения в записываемый сигнал.

Схемы нндикат(фов уровня записи для ламповых магнитофонов. 5 ламповых магнитофонах применяются индикаторы уровня записи с электронно-оптическими и стрелочными указателями. В бытовых магнитофонах используются как правило индикаторы с электронно-оптическими указателями. Схемы таких индикаторов уровня записи приведены на рис. X1V.39. Схема на рис. XIV.39, а содержит входной делитель напряжения, детектор н электронно-оптический указатель. Делитель R\R2 повышает входное сопротивление индикатора и дает возможность регулировать
