-J зш

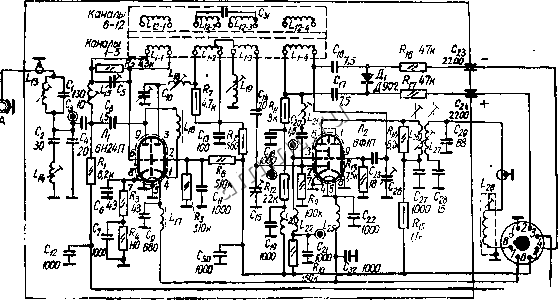

На рнс. XIII.94 приведена схема унифицированного двенадцатика-нального переключателя телевизнонных каналов - ПТК, в котором входной усилитель по каскодной схеме соэн на лачпе 6Н14П, а преобразователь (смеситель и гетеродин) на лампе 6Ф1П.

Частотная характеристика блока ПТК приведена на рис. ХП1.95-Форма характернстякн может отклоняться от изображенной на рисунке, однако кривая дожна располагаться в заштрихованной части рисунка.

Блок ПТК предназначается для телевизоров с промежуточи( частотой изображения 34,25 Мгц и звка 27,75 Мгц.

Обмоточные данные катушек блока ПТК приведены в тайт. ХП1 8. Катшхи I., }, Lj выполнены на каркасам из бакелизнрованной

бумаги диаметром 5,5 мм и настраиваются латунными сердечниками диаметром 4 мм. Катушки f-j.gi, Lj.gg наматываются на каркасах диаметром 9 мм н настраиваются .чатуиными сердечниками диаметром 6 мм.

На рис ХП1.Э6 приведена принципиальная схема блока ПТК-7, предназначенного для унифицированных телевизоров с промежуточной частотой изображения 38,0 Мгц и звукового сопрсяождения - 31,5 Мгц. Усилитель высокой частоты собран по каскодной схеме, В блоке ПТК-7 широко применен печатный монтаж.

Таблща XIIL9

Данные катушек бжжа ПТК-7

6.5 Шц

ffecijuiQg Явсущая частота уастта

Рис. XUI 95 Частотная ристика блока ПТК.

характе-

Обозначеиие на пршцнпи-альной схеме

Марка и да в метр провода

Диаметр каркаса, мя

Ко.иче-

СТБО витков

Тип сердечника

11 £-19

5 £8

ПЭВТЛ-I 0.5J ПЭВТЛ-J 0.41 ПЭВТЛ-1 0.51 ПЭВТЛ-Г 0,51 ПЭВТЛ-1 0,41 ПЭК-0-5

аэк-0.5

ПЭВТЛ-1 ПЭВТЛ-1

пэвтл-i

ПЭВТЛ-1 ПЭВТЛ-1 ПЭВТЛ-1 ПЭВТЛ-1 ПЭВТЛ-1 ПЭВТЛ-1

0,51 0,51 0,51 0,18 0,18 0,41 0,23 0,18 0,31

2,8 7,0 2,8 2,8 1.9 2,8 3,5 3,0 2,8 2,8 2,8 2,8 1.9 7,0 7.0 9,0

12 7 3

18 3 2

21 4 1

40 40 27 30 12 16

Латунь Л-62 4,5 мм

Ф-600 Ф-600

Ф-600 Ф-600 Ф-600 Латунь Л-62 Латунь Л-62 Сталь А-10




Рис. ХИ1.96. Принципиальная схема блока ПТК-7.



Часть ИЕ1дуктивностей также выполнена печатным способом.

Для подстройки частоты гетеродина используется полупроводниковый диод типа Д1, подключенный к части контура гетеродина. Поскольку емкость диода зависит от вечичины постоянного обратного напряжения, приложенного к нему, легко осуществить дистанционную и автоматическую регулировку частоты гетеродина.

Намоточные данные катушек и дросселей, выполненных обычным способом, приведены в табл. VHI.S.

Высокочастотные блоки на транзисторах- Схема высокочастотного блока (УВЧ н преобразователя) для 1 канала, примененная в телевизоре

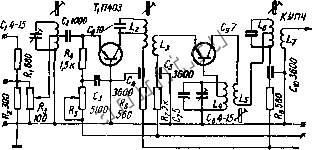

Рис. XIII.97. Схема входного устройства, применяемая в телевизоре Кристалл .

Кристалл , приведена на рис. ХП1.97. Рабочий ток эмиттера УВЧ устанавливается равным 3-5 ма. Изменяется положитечьное смещение на эмиттере транзистора Ti при помощи резистора R. Уси.тение каскада около 5.

Все катушки намотаны на каркасах диаметром 8 мм высотой 20 мм. Катушка Ц содержит 9 витков провода марки ПЭЛШО 0,2 с отводом от 3-го внтка, считан от заземленного конца; катушка La - 9 витков провода ГОЛШО 0,2 с отводом от 3-го внтка; катушка L3 - 3 витка провода ПЭЛШО 0,2 наматывается поверх катушки £.2; катушка Lt - 5 витков посеребренного провода диаметром 1,2 мм с шагом на.чотки 1,5 мм н отводом на основание транзистора от 1,5 витка, считая от заземленного конца; катушка £5 ~ Зв1ггка провода ПЭЛШО 0.12 наматывается между витками катушки Li; катушка Lg- 15 витков провода ПЭЛШО 0,12 с отводом от 5-го витка, катушка L7 - 5 витков пржода ПЭЛШО 0,12 наматывается поверх катушки Lfl. Чувствительность телевизора еКристачл с описанным УВЧ составляет 300 мкв.

На рис. ХП1.98 приведена схема полупроводникового переключателя телевизионных каналов (ПТКП), вышлпенного на транзисторах типа ГТ313Б [12]. Усилитель высокой частоты (Г) собран по cxejte с общим эмиттером. На входе каскада наряду с обычными полосовыми фильтрами включены режекторные контуры Litd и LaCiCg, предназначенные для подавления помех на промежуточной частоте телевизора. Катушка Li и емкость С7 образуют цепь нейтрализации каскада. Напряжение АРУ подается на базу Тъ

В преобразовательном каскаде (Га) выходной резонансный контур LjjCjfl настроен на среднюю полосу пропускания УПЧ (35 Мгц). Гетеро-
